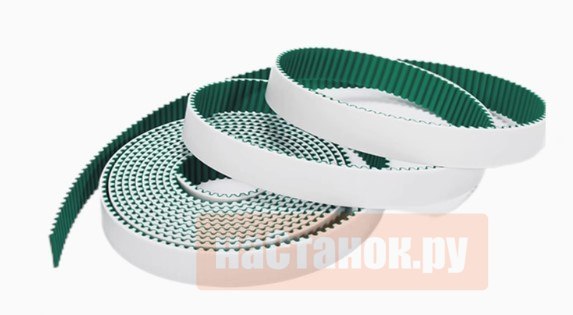

Зубчатый ремень HTD3M-15 PU с металлическим кордом и армированием тканью

Детальный обзор зубчатого полиуретанового ремня HTD 3M-15

HTD 3M-15 — это высококачественный синхронный зубчатый ремень, разработанный для applications, требующих высокой точности, мощности и надежности. Его ключевая особенность — сочетание прочности стального корда и гибкости, износостойкости полиуретана.

🔍 Ключевые характеристики:

Параметр / Значение / Описание
Шаг (Pitch):3 мм (обозначение «3M»)
Ширина (Width): 15 мм
Толщина ремня: ~2.4 мм
Высота зуба: ~1.17 мм
Материал:полиуретан (PU) с армирующим кордом (обычно стальной трос или высокопрочное стекловолокно/полиэстер)
Рабочий диапазон температур: от -30 °C до +85 °C / от -20 °C до +120 °C (зависит от конкретного производителя и состава полиуретана)

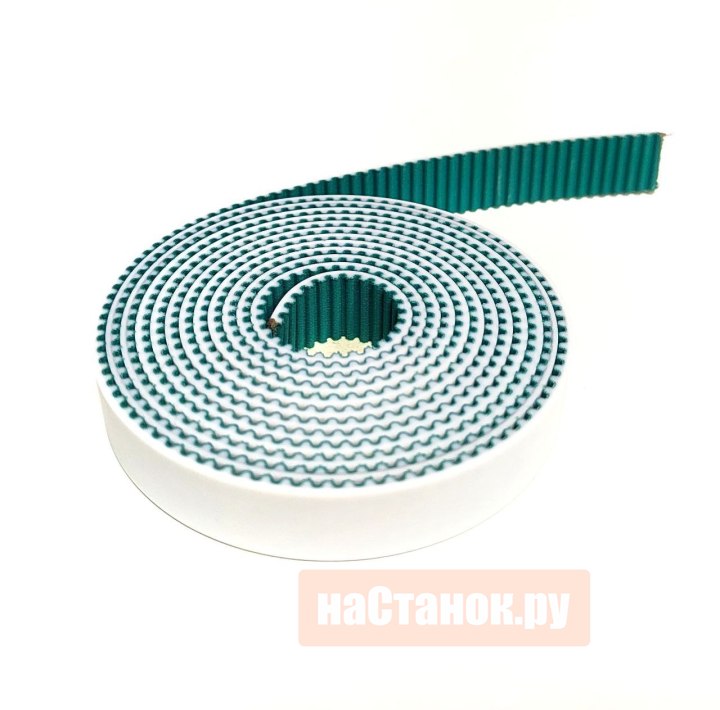

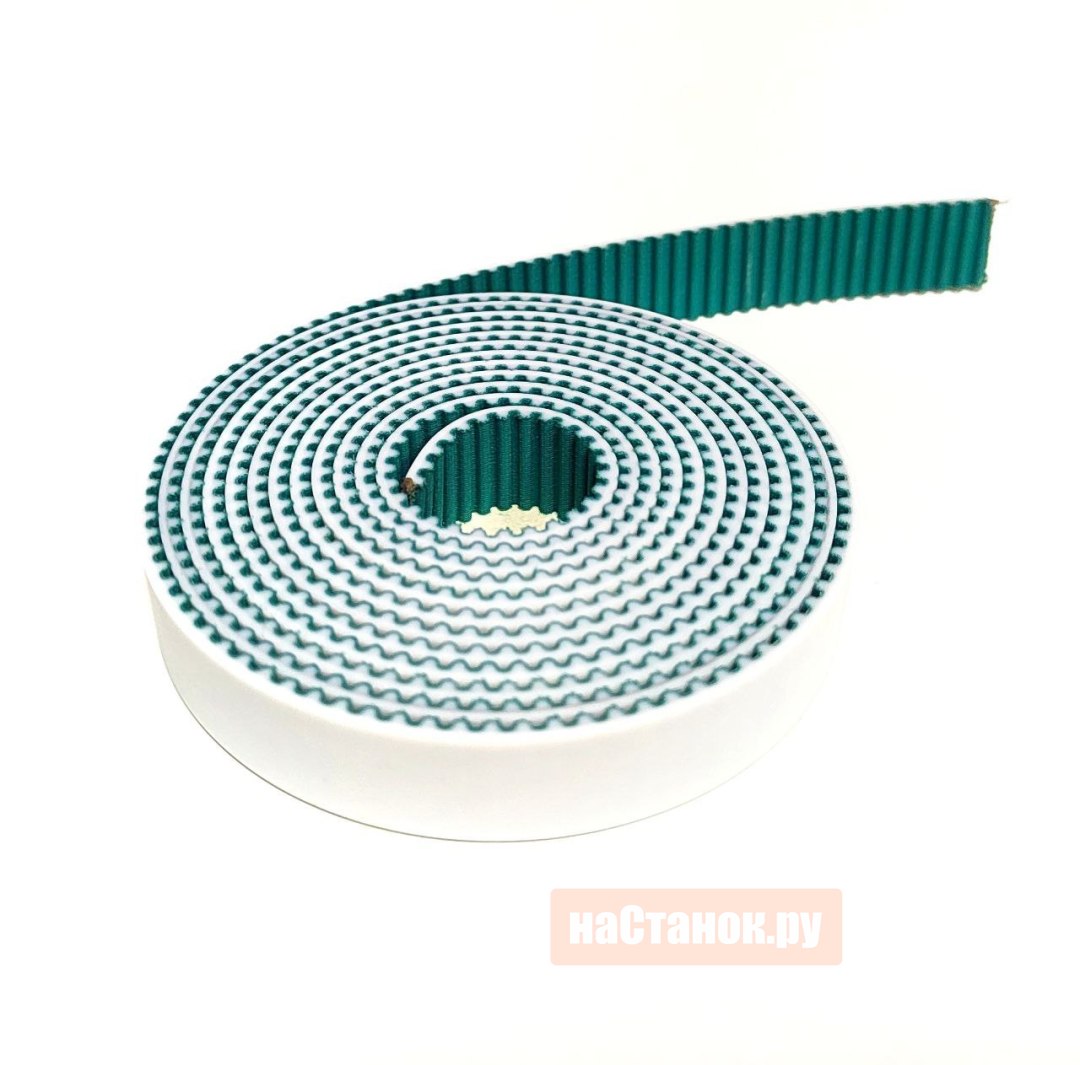

Форма поставки: бухта (открытый конец) длиной 5 метров. Возможна сварка в бесконечную (замкнутую) ленту нужной длины.

💪 Преимущества и особенности:

Высокая точность и синхронность: Полное отсутствие проскальзывания обеспечивает точное позиционирование, критически важное для станков с ЧПУ и 3D-принтеров.
Передача высокого крутящего момента: Профиль HTD и прочный корд предназначены для работы под значительными нагрузками.
Долговечность и износостойкость: Устойчив к истиранию, растяжению, воздействию масел, смазок, озона, УФ-излучения и многих химических веществ (кислот, щелочей).
Низкий уровень шума и вибраций: Работает значительно тише цепных и зубчатых передач.
Не требует обслуживания: В отличие от цепей, не нуждается в смазке.
Гибкость и универсальность: Подходит для приводов с малыми диаметрами шкивов и может использоваться в системах с натяжными роликами.
Устойчивость к внешней среде: Может применяться в условиях высокой влажности, запыленности и в тропическом климате.

🛠 Области применения:

Ремень HTD 3M-15 является отраслевым стандартом для оборудования, где важна точность и надежность:

1.Аддитивные технологии и обработка:
3D-принтеры (приводы осей X, Y, Z, экструдера)
ЧПУ-станки (фрезерные, гравировальные)
Лазерные граверы и резаки

2.Промышленное оборудование:
Текстильные, упаковочные, полиграфические машины.
Различные приводы конвейеров и механизмов позиционирования.

3.Робототехника и автоматизация:
Приводы манипуляторов, линейные модули, сервоприводы с высокой динамикой.

4.Медицинская и лабораторная техника:
Требует бесшумной, чистой (без смазки) и точной передачи движения.

5.Прочие области:
Горнодобывающая, нефтехимическая промышленность (благодаря стойкости к агрессивным средам).

⚠️ Важные примечания

Профиль HTD vs. GT: существует более современный профиль GT (Gates Tooth), который имеет модифицированную форму зуба и часто превосходит HTD по нагрузочной способности и точности. при выборе стоит уточнить, какая геометрия требуется для вашего оборудования.
Совместимость: для идеальной работы необходимо использовать ремень и шкивы с одинаковым профилем и шагом.
Натяжение:правильное натяжение имеет решающее значение для долгого срока службы и отсутствия проскальзывания.

Вывод: Зубчатый ремень HTD 3M-15 — это надежное, точное и универсальное решение для широкого спектра приводных задач в современном машиностроении, автоматизации и любительском творчестве (например, в DIY-станках).
