Индуктивный датчик LJ12A3-4-Z/BX (NPN NO) - нормально открытый
Характеристики
-
ТипNPN
-
Питание6 В - 36 В
-
Контакты3
-
НормальноОткрытый (NO)
-
Креплениеконтргайки 2шт
-
Габаритные размерыФ12 мм х 62 мм
-
МатериалМеталл
Описание
Видеообзор

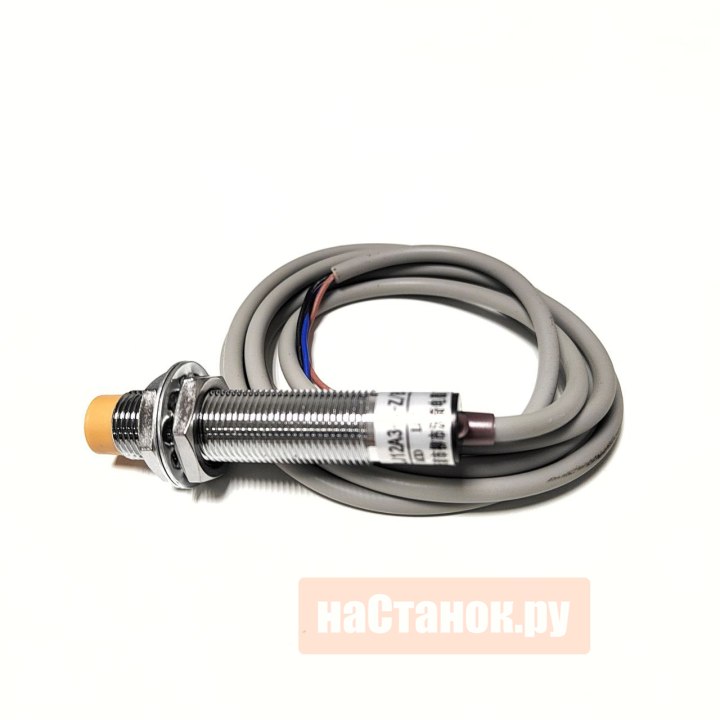

Индуктивный датчик LJ12A3-4-Z/BX (NPN NO) — это бесконтактный выключатель, предназначенный для обнаружения металлических объектов в промышленных и автоматизированных системах.
Основные характеристики:
- Тип выхода: NPN, нормально открытый (NO)
- Рабочее напряжение: 6–36 В DC
- Максимальный ток нагрузки: 300 мА
- Расстояние срабатывания: до 4 мм (для стали)
- Обнаруживаемые материалы: сталь, алюминий, медь, бронза, свинец и др.
- Частота переключения: до 1 кГц (зависит от условий)
- Класс защиты: IP67 (пыле- и влагозащищённый)
- Температурный диапазон: -25°C ... +70°C
Подключение (3 провода):
- Коричневый (Brown): +V (питание 6–36 В)
- Синий (Blue): GND (земля)
- Чёрный (Black): Выходной сигнал (NPN, открытый коллектор)
Принцип работы:
- В нормальном состоянии (нет металла) выходной транзистор открыт, и сигнальный провод (чёрный) подтянут к земле (логический "0").
- При обнаружении металла транзистор закрывается, и на выходе появляется напряжение (логическая "1").
Габариты и монтаж:
- Диаметр корпуса: 12 мм
- Длина корпуса: ~52–62 мм (в разных источниках)
- Длина кабеля: 110 см
- Крепление: в комплекте гайка и шайба для монтажа в отверстие ⌀12 мм
Применение:
- Контроль положения металлических деталей
- Концевые выключатели в станках ЧПУ
- Сигнализация наличия/отсутствия металла
- Управление реле, ПЛК (PLC) и другими устройствами автоматизации
Особенности:
- NPN-выход совместим с большинством контроллеров (например, Arduino через дополнительную обвязку).
- Нормально открытый (NO) — выход активен при обнаружении металла.
- Защита от переполюсовки питания.
