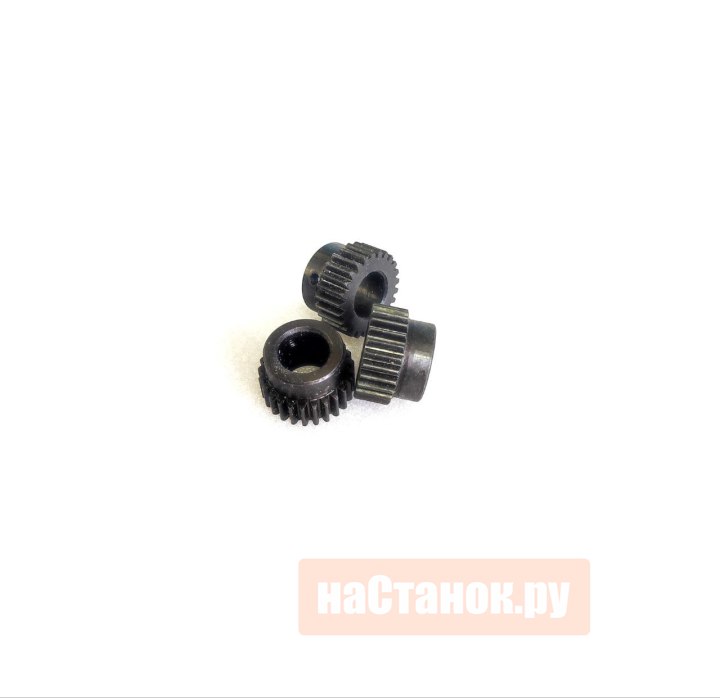

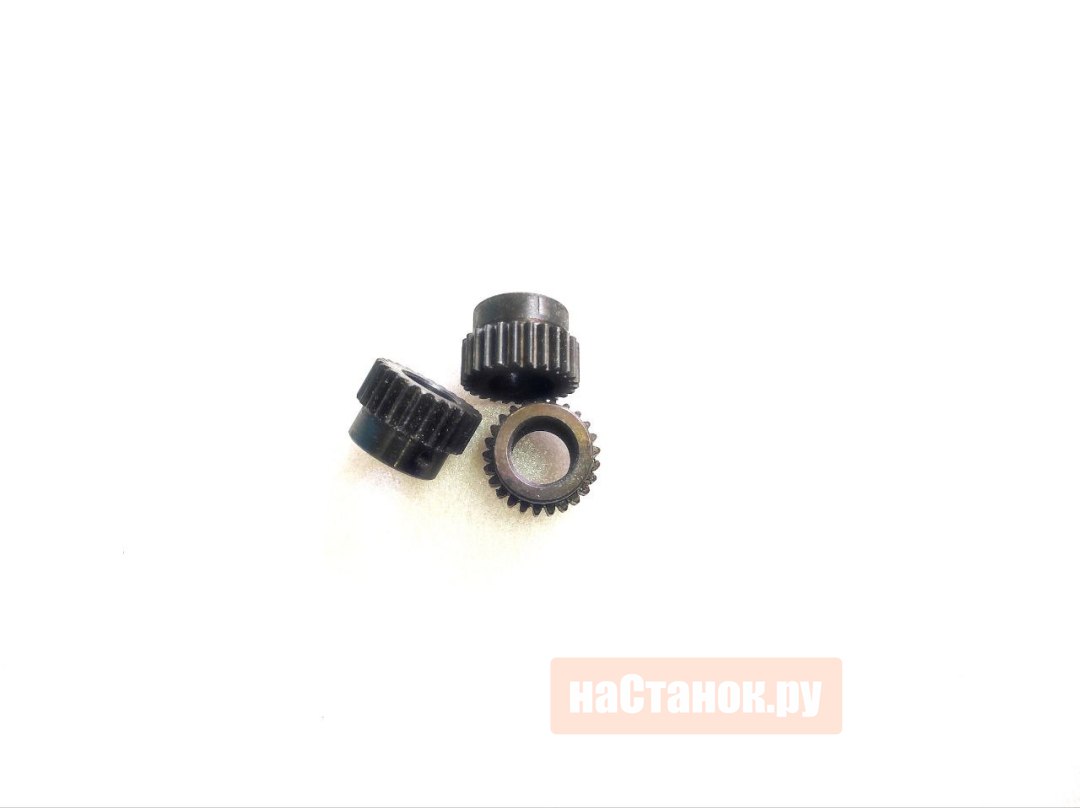

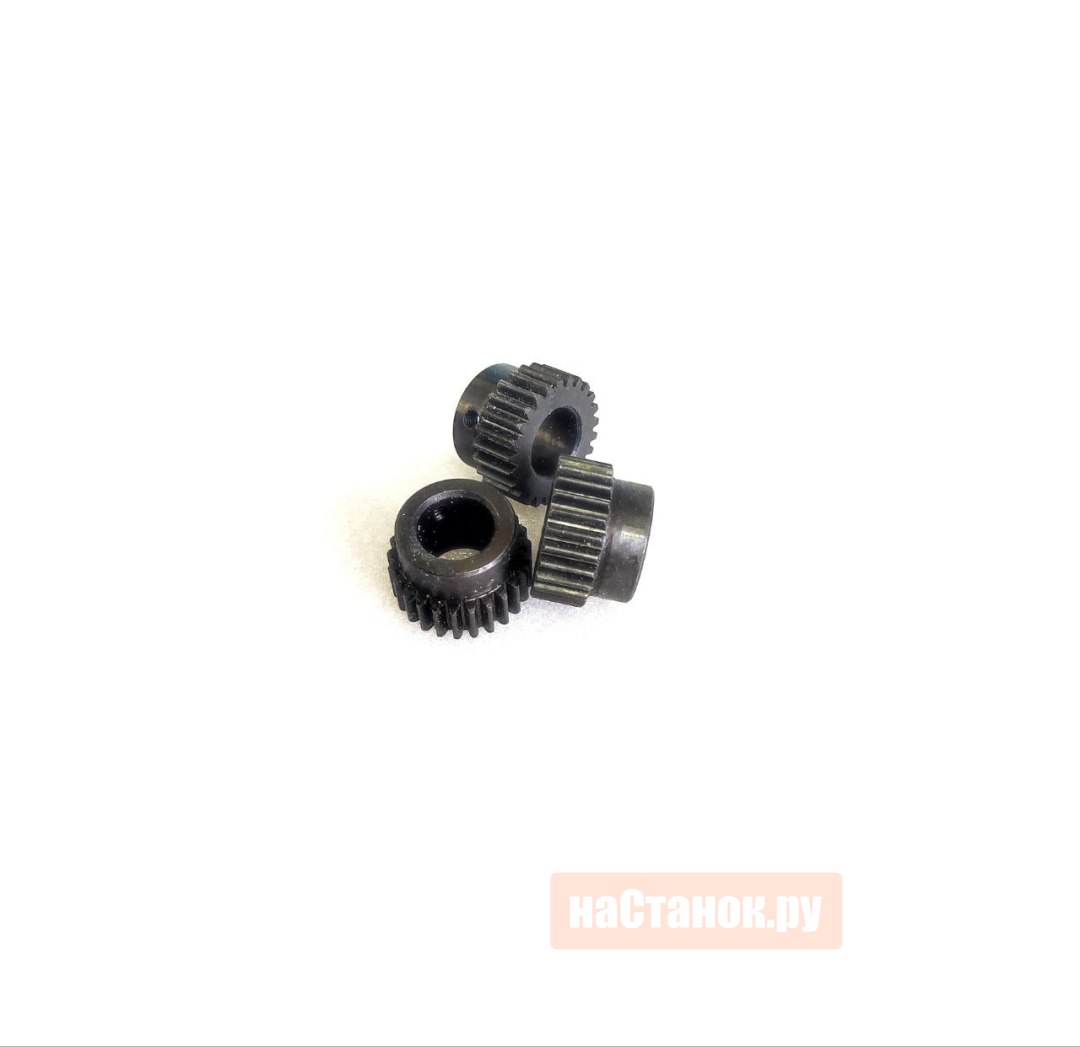

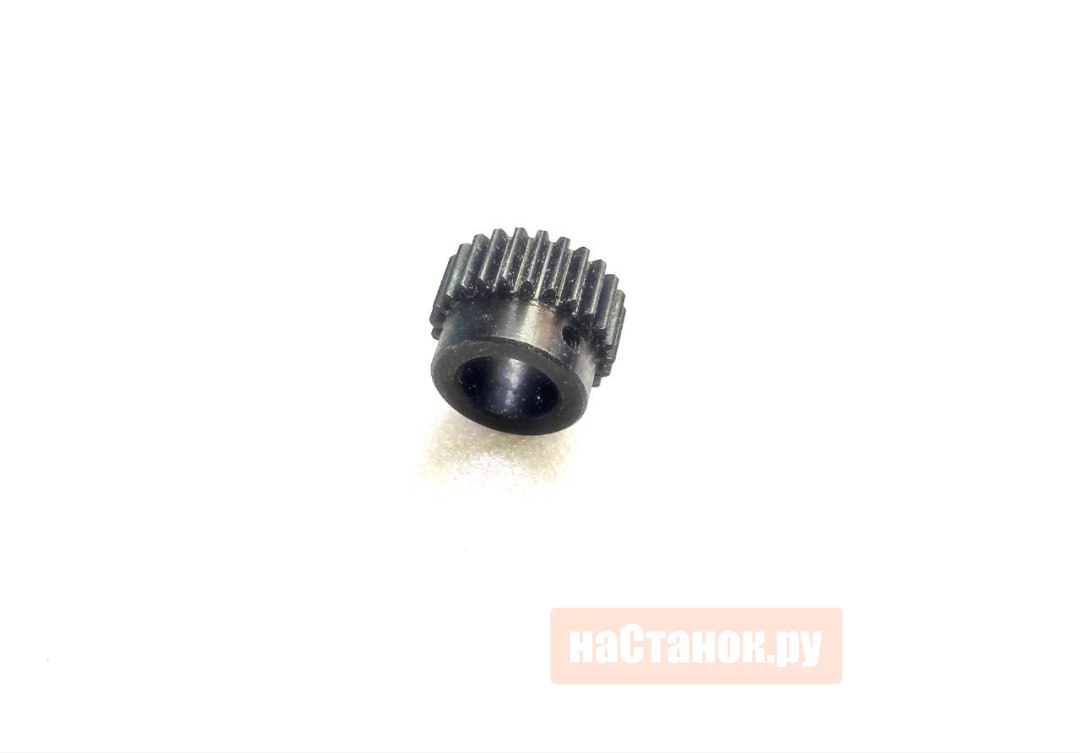

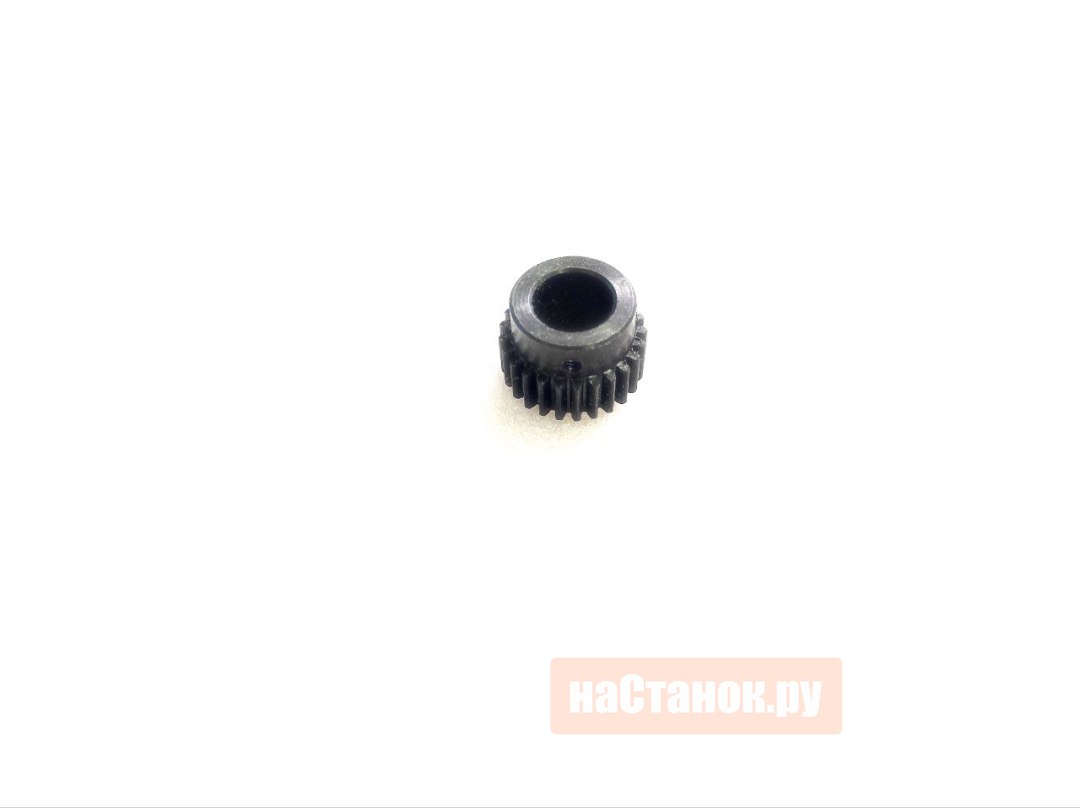

Шестерни на вал ф14 для зубчатой рейки

Шестерни с посадочным отверстием 14 мм действительно являются востребованным компонентом для привода в станках ЧПУ, редукторах и различных механизмах. Основные параметры выбора были вами верно определены. Ниже представлена структурированная информация, дополненная данными из поисковых результатов, а также практические рекомендации по выбору и креплению.

Основные технические параметры (Обобщение)

Модуль зуба (m): Ключевой параметр зацепления.
m1.0: Для легконагруженных механизмов, требующих высокой точности позиционирования.
m1.5: Оптимальный баланс прочности и точности. Часто используется в станках ЧПУ средней руки. Например, существует коническая шестерня с модулем 1.5 на вал 14 мм .
m2.0 и выше: Для тяжелых нагрузок, где приоритет — прочность зуба.
Тип зубьев:
Прямозубые: Просты, технологичны, не создают осевых нагрузок.
Косозубые: Более плавная и тихая работа, выше нагрузочная способность, но требуют установки упорных подшипников из-за возникновения осевой силы.
Материал:
Сталь 45: Самый распространенный вариант. Часто подвергается закалке ТВЧ для повышения износостойкости .
Нержавеющая сталь: Для пищевых или химических производств.
Полимеры (капролон, нейлон):Для малошумных передач, работающих без смазки или с недостаточной смазкой.

Дополнительные аспекты и нюансы

Шпоночное соединение: стандарты и посадки. Как верно отмечено в исходном запросе, для вала 14 мм стандартной является шпонка 5x5 (ширина \( b \) x высота \( h \)) по ГОСТ 23360-78. Глубина паза на валу (\( t_1 \)) и в ступице (\( t_2 \)) также стандартизированы. Выбор посадки (зазора или натяга) зависит от типа соединения . Например, для направляющей шпонки (подвижное соединение) паз в ступице может выполняться с полем допуска D10 .
Нестандартные решения. В поисковых результатах встречаются примеры крепления шестерен с помощью цилиндрических штифтов (вместо шпонки), устанавливаемых поперек соединения . Это решение может быть технологичным в единичном производстве, но сложно в ремонте и расчете.
Важность посадки. Вне зависимости от типа крепления (особенно для шпонки), для передачи знакопеременных нагрузок и предотвращения фреттинг-коррозии шестерню рекомендуется устанавливать на вал с натягом (например, посадка H7/p6). Шпонка в таком случае работает как страховочный элемент .

Рекомендации по выбору

1.Для большинства задач (станки, редукторы): Оптимальным выбором будет стальная прямозубая шестерня с модулем 1.5 и шпоночным пазом 5 мм. Это обеспечит проверенную временем надежность при средних нагрузках.
2.Для высокоточных применений (ЧПУ, сервоприводы): Стоит рассмотреть вариант с зажимной муфтой. Это решение дороже, но оно исключает люфты и мертвый ход, что критично для точности позиционирования.
3.Для простых или временных механизмов: Если нагрузки невелики, а вал двигателя гладкий (без шпоночного паза), можно использовать фиксацию установочными винтами. Для повышения надежности рекомендуется сделать на валу лыску под винт и использовать фиксатор резьбы .
