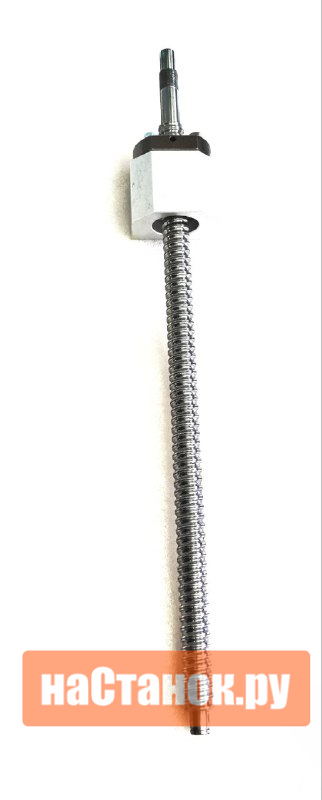

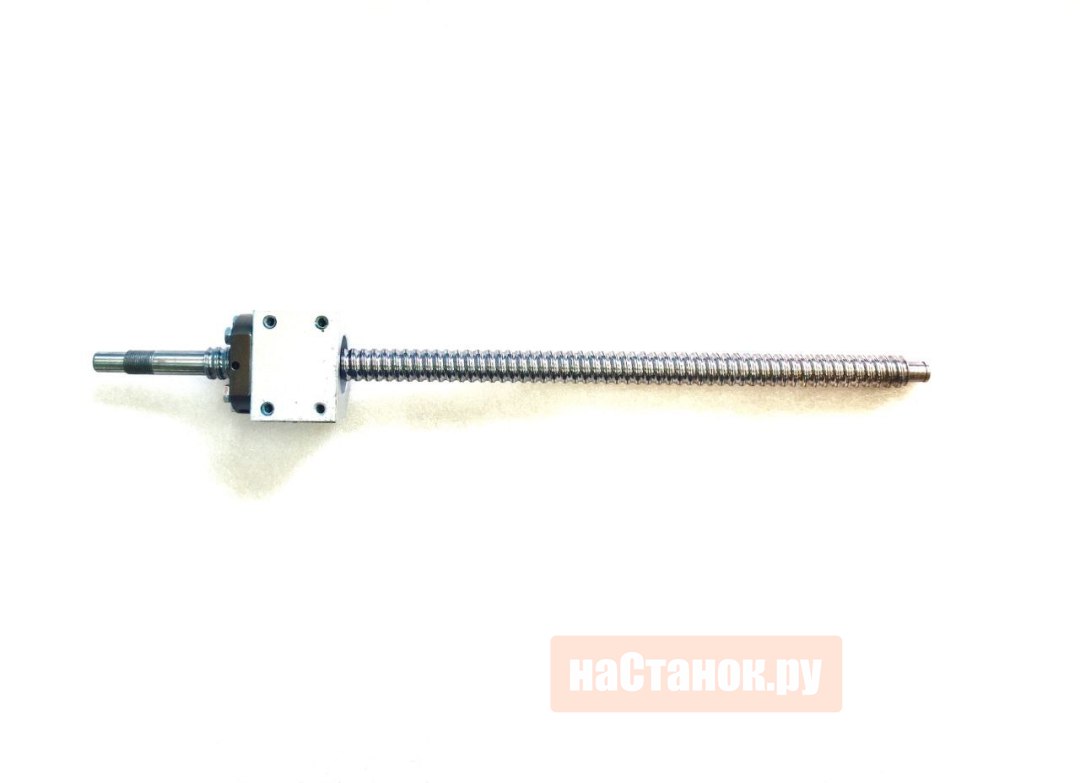

Винт ШВП 1605 400мм с гайкой и обработанными концами под опоры

ШВП типоразмера 1605 длиной 400 мм — это стандартный и широко распространённый компонент для станков с ЧПУ, 3D-принтеров и различных систем автоматизации. Ниже представлены его основные характеристики, особенности выбора и доступные варианты исполнения, основанные на информации из специализированных источников.

Основные характеристики и параметры

Параметр /Значение / Описание и примечания

Типоразмер | 1605 | Расшифровывается как диаметр винта 16 мм и шаг резьбы 5 мм .
Общая длина (L) | 400 мм | Это полная длина винта от торца до торца. Важно не путать с рабочей длиной хода .
Диаметр винта (d1) | 16 мм | Номинальный наружный диаметр резьбы винта .
Шаг (Lead) | 5 мм | Расстояние, на которое сместится гайка за один полный оборот винта .
Динамическая нагрузка (Ca) | ~7.6 кН | Базовая динамическая грузоподъемность (может незначительно варьироваться у разных производителей) .
Статическая нагрузка (Coa) | ~12.1 - 17.6 кН | Базовая статическая грузоподъемность. Данные разнятся: 12.1 кН у SBC , 17.6 кН у Phidgets .
Класс точности | C7 | Наиболее распространенный класс для большинства любительских и многих промышленных задач ЧПУ. Обеспечивает погрешность позиционирования около 0.05 мм на 300 мм хода .
Тип гайки | Одинарная фланцевая | Стандартное исполнение гайки, например, как в моделях SFU1605, с фланцем для крепления к каретке или столу станка .
Подходящие опоры | BK12 / BF12 или FF12 / FK12 | Стандартные типы опор для монтажа винта. BK12 (фиксирующая) и BF12 (плавающая) — наиболее часто упоминаемый комплект .

Варианты исполнения винта: с обработкой концов и без

При выборе ШВП критически важно обратить внимание на состояние концов винта. От этого зависит сложность его установки.

Винт с обработанными концами (готов к установке)
Описание: Это наиболее популярный и удобный вариант. Концы винта уже проточены на токарном станке до стандартных диаметров (обычно 10 мм под опоры BF12 и 12 мм под BK12) и имеют посадочные места под подшипники и гайки крепления .
Преимущества: Не требует дополнительной механической обработки. После покупки винт и опоры (приобретаются отдельно или в комплекте) сразу готовы к монтажу на станок.
Особенность: При общей длине винта 400 мм, из-за проточенных концов, максимальная рабочая длина хода гайки будет меньше — как правило, не более 300–330 мм . Уточняйте этот параметр при покупке.

Винт без обработки концов ("сырой" вал)
Описание: Представляет собой отрезок каленого вала длиной 400 мм с накатанной резьбой по всей длине.
Требования:Требует самостоятельной токарной обработки концов для установки подшипников. Это сложный процесс, так как вал каленый и требует специфической обработки.

Где применяется

ШВП 1605-400 мм является универсальным узлом и широко используется в:

Фрезерных и лазерных станках с ЧПУ .
3D-принтерах .
Координатных столах и системах линейного перемещения .
Различных устройствах автоматизации, где требуется высокая точность и плавность хода .

Что учесть при покупке

1.Рабочий ход: Всегда уточняйте, какая именно длина указана в описании товара — общая длина винта или длина рабочего хода . Для винта длиной 400 мм с обработанными концами реальный ход гайки составит около 300-330 мм.
2.Комплектация: ШВП может продаваться как отдельно (винт + гайка), так и в комплекте с опорами (BK12/BF12), муфтой и крепежом .
3.Производитель: Характеристики, особенно грузоподъемность, могут незначительно отличаться у разных брендов. Например, динамическая нагрузка может составлять 7.5 кН или 7.6 кН . Статические показатели варьируются ещё сильнее (от 12.1 кН до 17.6 кН ).
4.Назначение:Класс точности C7 является стандартным для подавляющего большинства задач деревообработки, фрезеровки пластиков и мягких металлов. Если вам требуется сверхвысокая точность (прецизионные станки), обратите внимание на ШВП класса C5 и выше .

Если вы планируете использовать этот винт в конкретном станке, могу помочь подобрать подходящие опоры или рассчитать нагрузку для вашего проекта.
