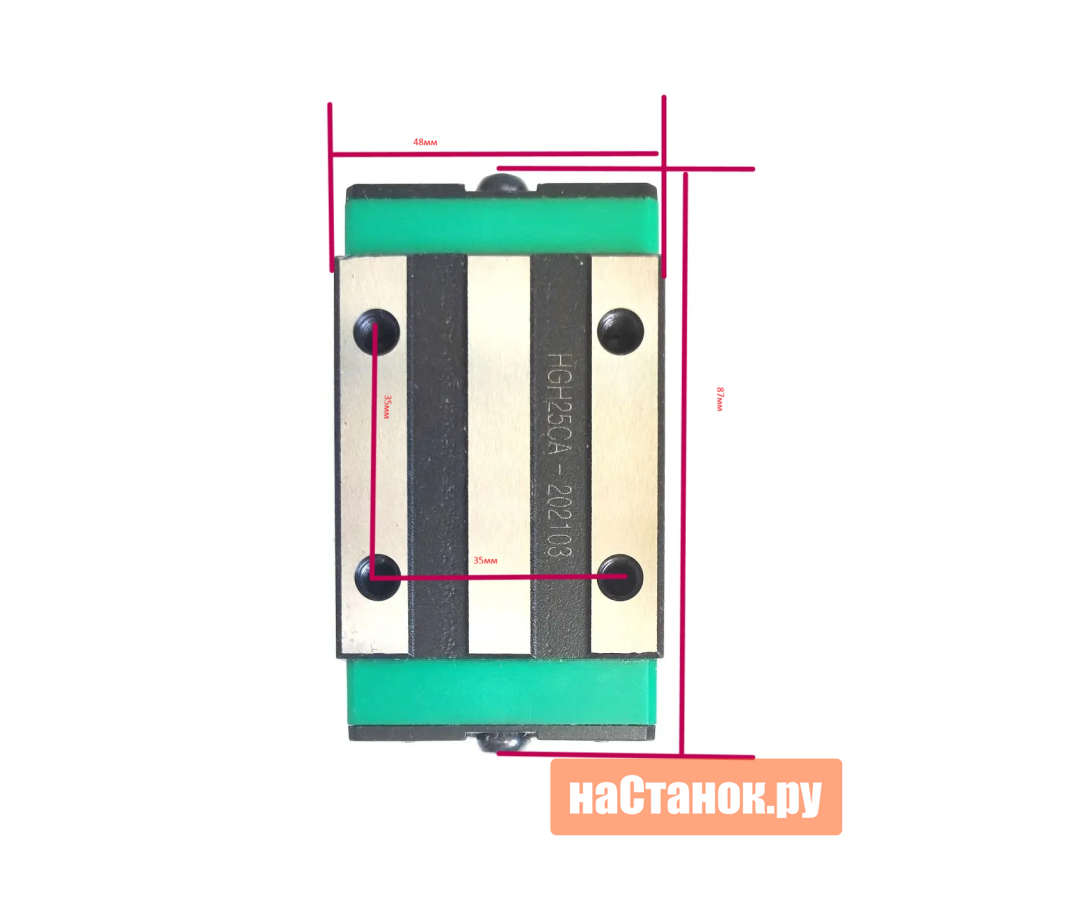

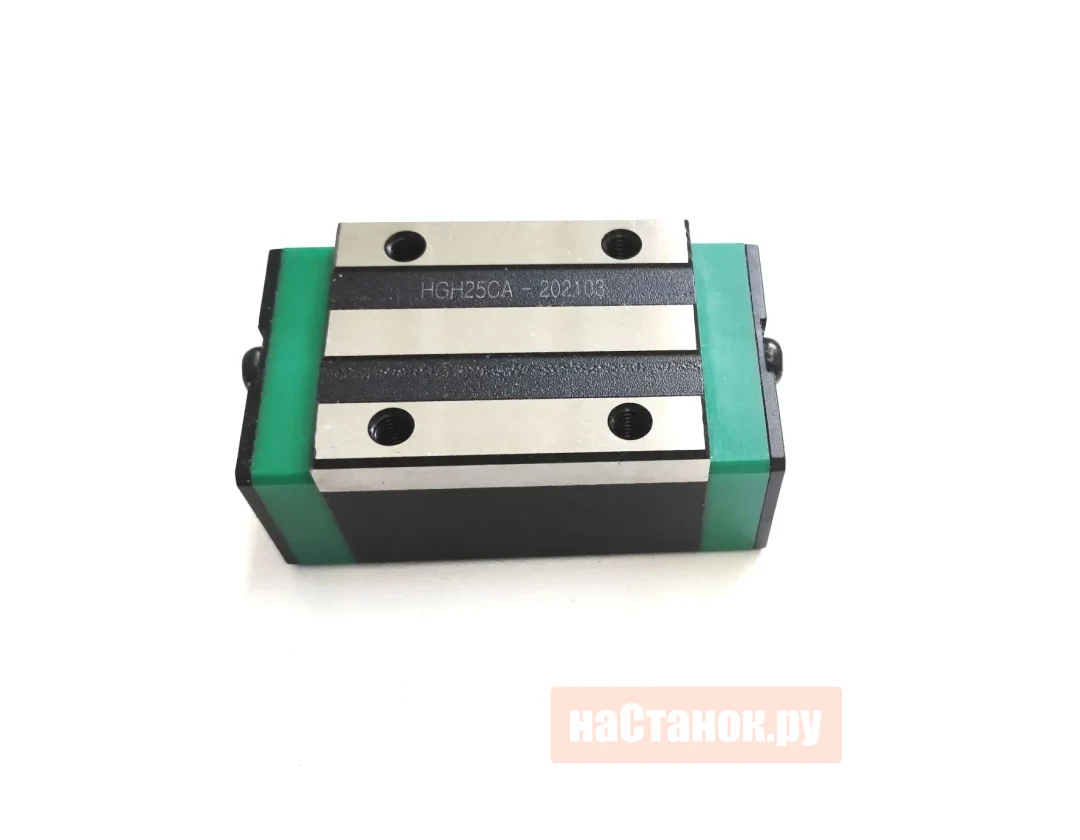

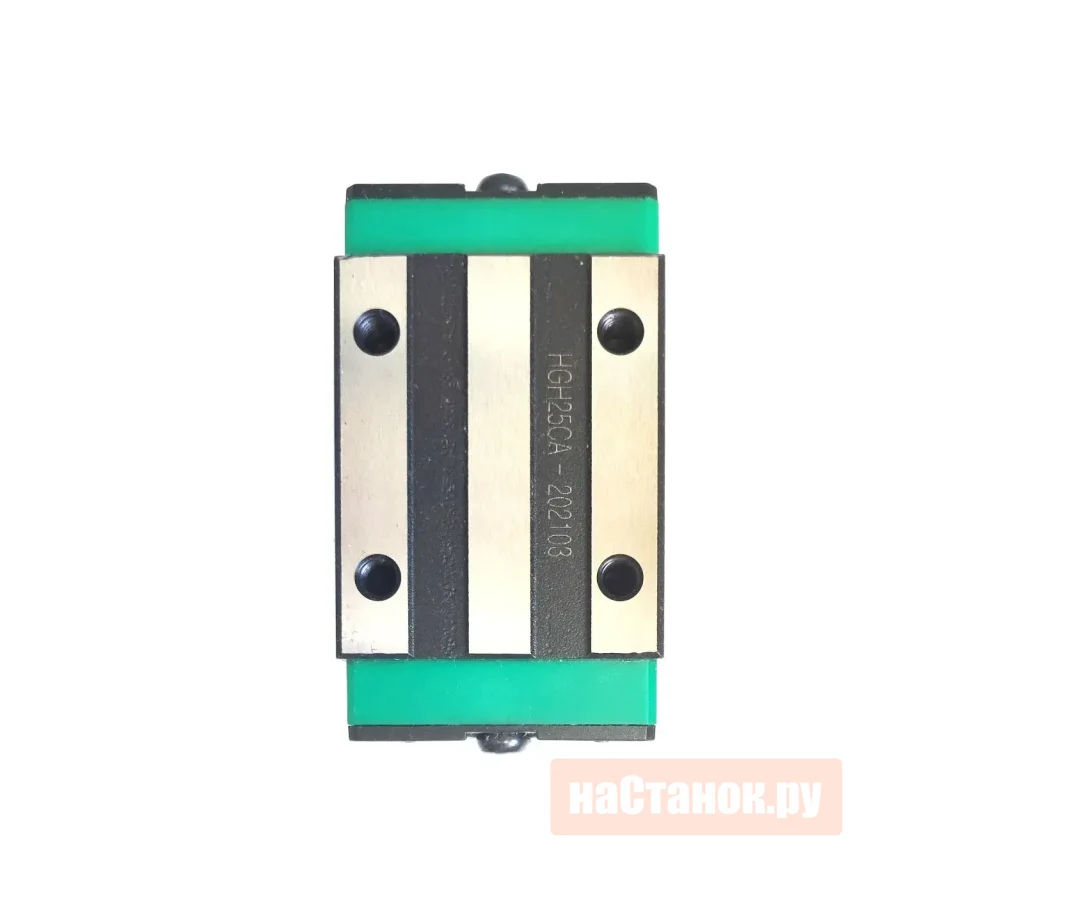

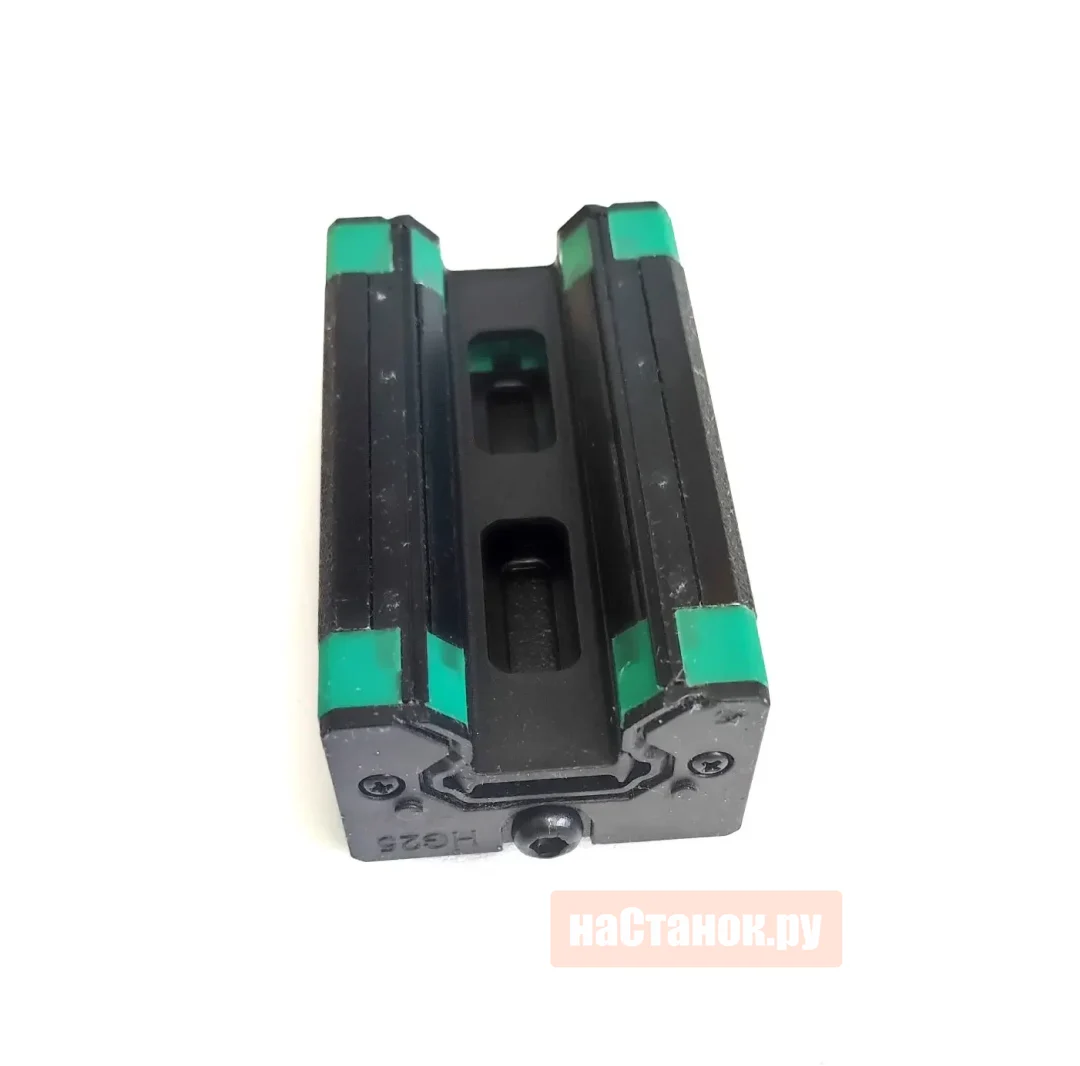

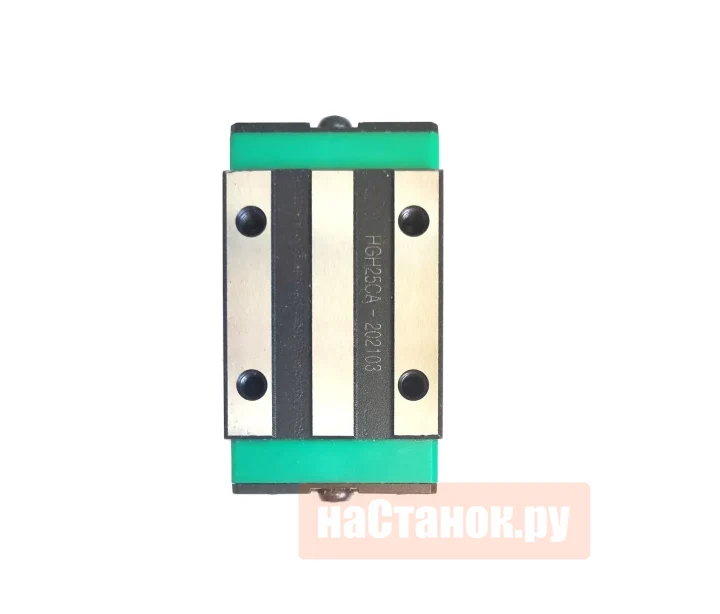

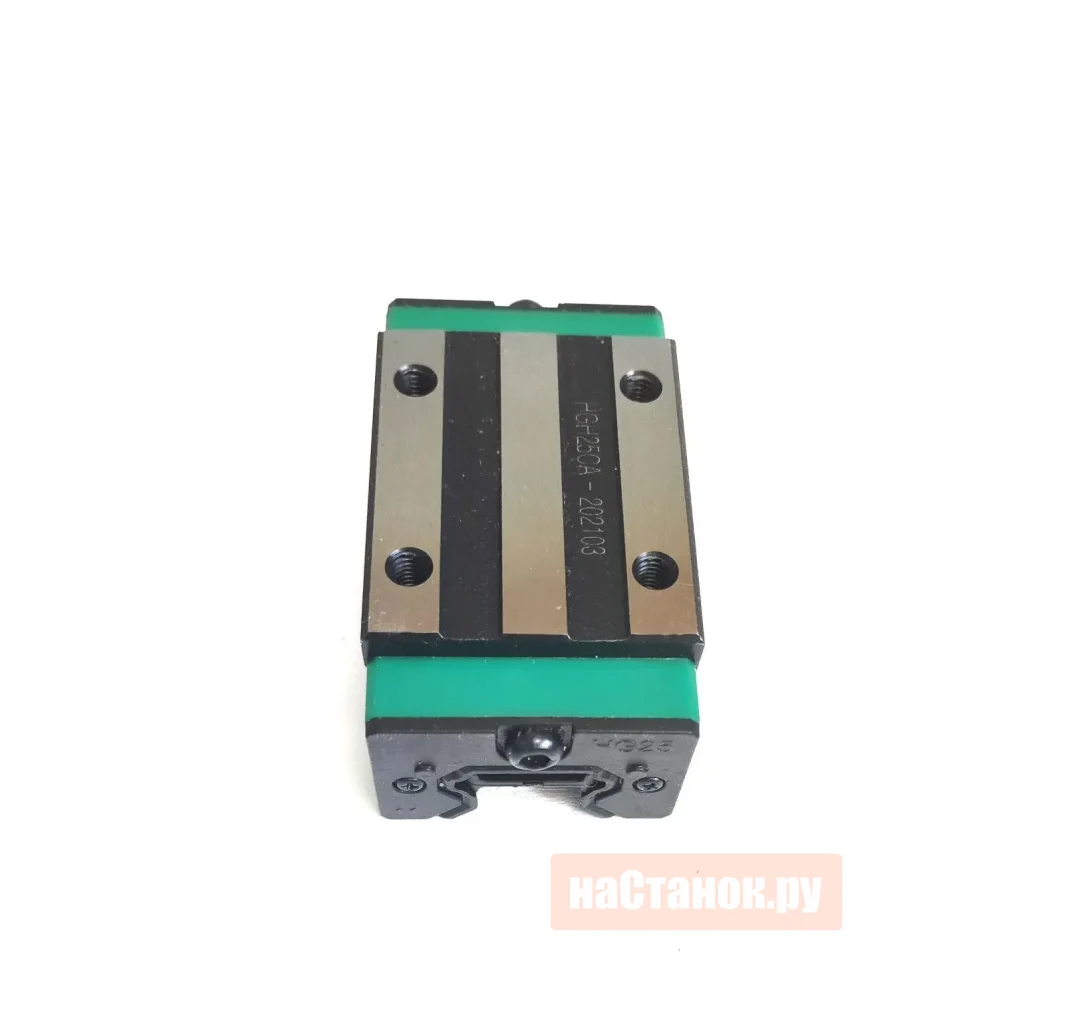

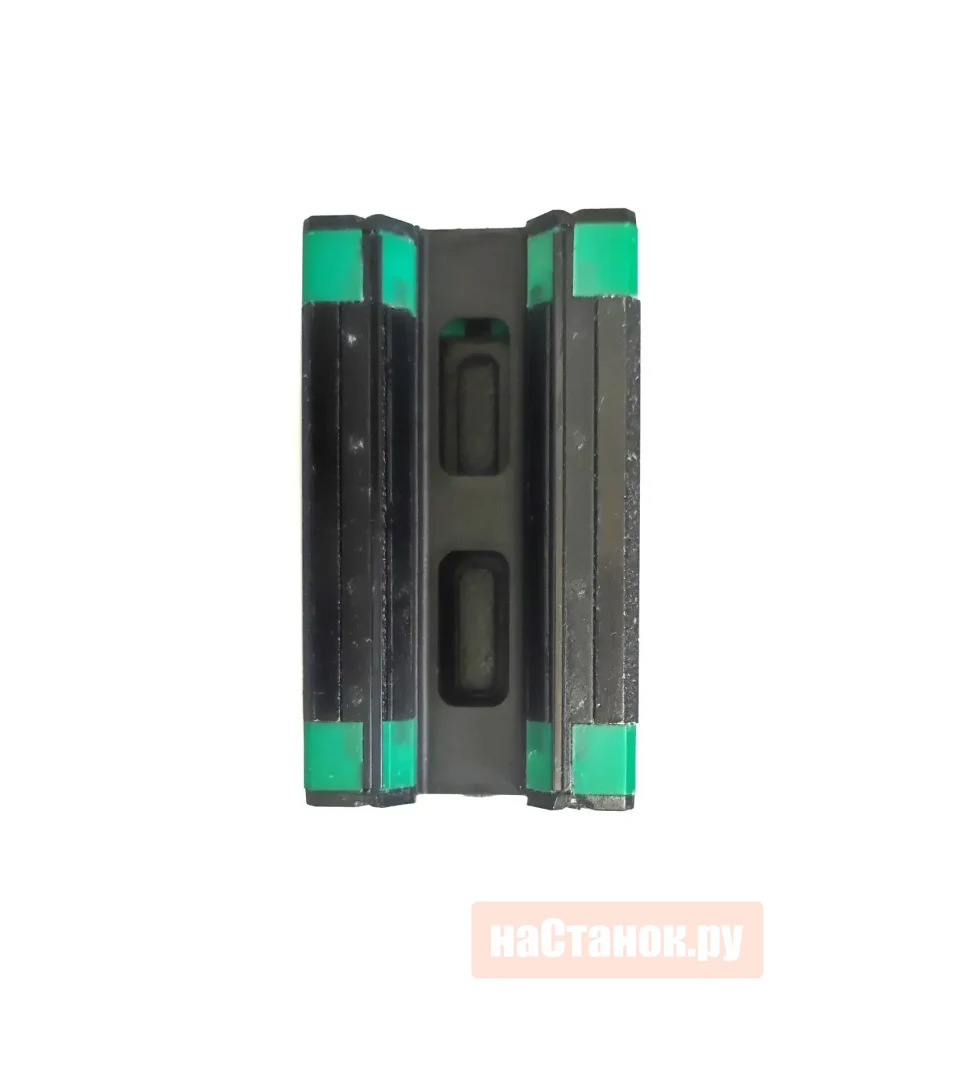

Линейный подшипник HGH25CA (подшипник)

Подробное описание по обеим популярным модификациям — HGH25CA (узкая, высокая) и HGW25CC (широкая, фланцевая).

1. Важное уточнение по весу
HGH25CA (без фланца) — реальный вес ~0.6–0.7 кг (у разных производителей от 0.55 до 0.75 кг). 900 г
HGW25CC (фланцевая) — весит около 0.85–0.95 кг.

2. Ключевое различие в монтаже, о котором забывают новички
> «A: Крепление болтов только сверху (в теле каретки нарезана резьба M6)»

Это критично! В отличие от фланцевой версии (где болты проходят сквозь фланец), у HGH25CA резьба находится внутри самой каретки.
Следствие: Вы не можете притянуть её болтами к плите сверху, просто просверлив отверстия. Вам нужно либо:
Купить специальные винты с плоской головкой под потай (DIN 7991 / ISO 10642), которые утопают в плите и заходят в резьбу каретки.
Либо сверлить в плите не сквозные отверстия, а ступенчатые (зенковать) под головку винта.
Ошибка: Если просто засунуть болт с цилиндрической головкой DIN 912 — головка упрется в плиту, и каретка не сядет на место.

3. Зачем нужен именно узкий профиль (HGH)?
Вы верно заметили — экономия места. Но есть ещё один плюс:
Момент инерции: При одинаковой нагрузке на ось Z (сверлильное усилие), узкая каретка позволяет разместить две направляющие ближе друг к другу. Это уменьшает плечо рычага и снижает риск перекоса кареток на рельсах.

4. Подводные камни китайских копий (страна производства — Китай)
Поскольку оригинал (Hiwin, TBI Motion) тоже делают в Китае/Тайване, проблема не в стране, а вкачестве копии.
Закалка дорожек: У дешевых NoName-кареток сталь мягче. Ресурс падает в 3-5 раз. Разница в цене обычно означает, что внутри стоят шарики разного размера (подгонка «на коленке»).
Преднатяг: У HGH25CA часто бывает «нулевой зазор» или «легкий натяг» (C1/C2). Для фрезера по металлу нужен преднатяг (C2-Preload). Если взять с зазором — будет биение при фрезеровке.

5. Практический совет по сборке
При монтаже HGH25CA на ось Z фрезера:
1. Прикрутите каретки к плите (той, что движется по вертикали).
2.Наденьте рельсы на каретки (это скользящая посадка, обычно тугая).
3. Только после этого прикручивайте рельсы к балке (оси Y).
4. Иначе, если сначала закрепить рельсы, надеть на них каретки с уже прикрученной плитой будет очень трудно — потребуется идеальное совпадение межосевых расстояний.

Главные выводы: HGH25CA — узкая, резьба в теле, легче и дешевле, но сложнее в монтаже. HGW25CC — фланцевая, сквозные отверстия, проще установка, но шире и тяжелее.
