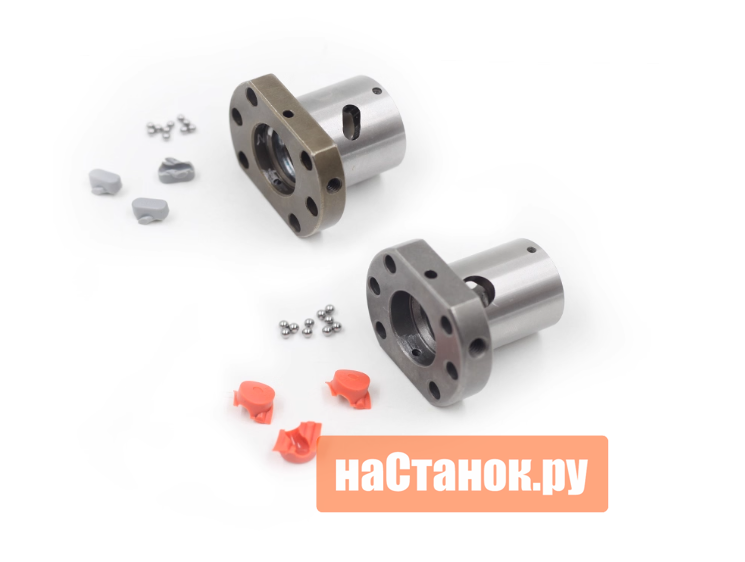

Гайка SFU2010

Сводная информация о шарико-винтовой гайке SFU2010

1. Основное назначение и суть
Гайка SFU2010 — это ключевой элемент шарико-винтовой передачи (ШВП), который служит для преобразования вращательного движения в поступательное с высоким КПД (до 98%), точностью и минимальным трением.

2. Ключевые параметры (Маркировка)
Диаметр винта: 20 мм (цифра "20" в маркировке)
Шаг резьбы: 10 мм (цифра "10" в маркировке)
Тип гайки: Одинарная (одна единица корпуса)
Число заходов винта: 2

3. Технические характеристики
Класс точности: C7 (соответствует стандарту JIS). Это высокий класс точности, подходящий для большинства станков с ЧПУ и 3D-принтеров.
Динамическая грузоподъемность: 1400 кгс. Показывает, какую нагрузку может выдерживать гайка в движении.
Осевая жесткость: 35 кгс/мкм. Высокий показатель, означающий минимальную деформацию под нагрузкой, что критично для точности позиционирования.
Диаметр шариков: 3,175 мм.
Диаметр корпуса гайки: 36 мм.
Стандарт фланца:DIN 69051 B (ISO 3408). Обеспечивает совместимость с различными крепежными элементами.

4. Преимущества и особенности
Высокий КПД: Благодаря качению шариков потери на трение минимальны.
Плавность хода и низкий уровень шума.
Низкий стартовый момент: Легкость начала движения.
Высокая повторяемость и точность позиционирования.
Долгий срок службы при правильной эксплуатации.

5. Области применения
Оборудование, требующее высокоточной линейной подачи:
Станки с ЧПУ (фрезерные, токарные, гравировальные)
D-принтеры и ЧПУ-плоттеры
Промышленные роботы и актуаторы
Измерительные машины и сканеры
Модули линейного перемещения

Важное примечание: Гайка SFU2010 всегда работает в паре с соответствующим шарико-винтовым винтом (ШВП) с диаметром 20 мм и шагом 10 мм. Для полноценной работы также необходим комплект шариков правильного диаметра и, часто, возвратный канал (или предварительный натяг в других моделях) для замыкания циркуляции шариков.
