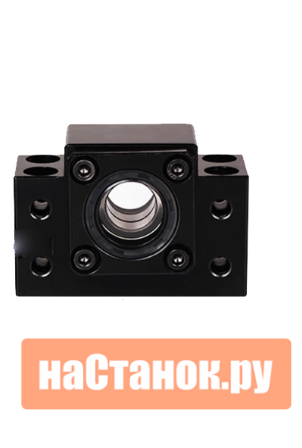

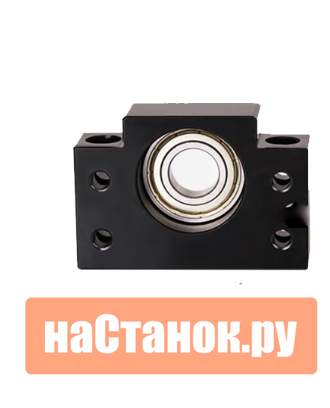

Блок подшипника BF15

Это классический представитель так называемых **"плавающих" (или "нефиксирующих") опор** для шарико-винтовых передач (ШВП)

Детальный разбор опоры BF15 :

1. Назначение и роль в системе:
Тип опоры: Плавающая (Floating). Обозначение "BF" — это общепринятый стандарт (часто от японских производителей like HIWIN, THK), где "B" — это тип корпуса (квадратный), а "F" — Floating (плавающий).
Роль в паре: В системе привода с ШВП всегда используются два типа опор:
Фиксирующая опора (например, BK15): Жестко закрепляет винт как в радиальном, так и в осевом направлении. Она воспринимает основную осевую нагрузку.
Плавающая опора (например, BF15): Позволяет винту свободно расширяться или сжиматься по длине при изменении температуры, предотвращая возникновение опасных осевых напряжений. Она фиксирует винт только в радиальном направлении.

2. Ключевые характеристики:

Посадочный диаметр вала (винта): 15 мм. Это главный размер, по которому выбирается опора.
Используемый подшипник:6002ZZ. Это стандартный радиальный шарикоподшипник:
`60` — серия (легкая).
 `02` — посадочный диаметр 15 мм (внутренний) x 32 мм (внешний).
 `ZZ` — двухсторонняя металлическая защитная крышка (защита от пыли, не является герметизацией для жидкостей).
Тип подшипника: Радиальный. Он не предназначен для восприятия значительных осевых нагрузок. Его задача — обеспечить плавное вращение и центровку вала.
Комплектация: Корпус, подшипник (вставлен в корпус), стопорное кольцо (для фиксации подшипника в корпусе). Фиксирующая гайка обычно идет в комплекте для крепления самого винта внутри подшипника.

3. Преимущества и области применения :

Высокая точность: Обеспечивает стабильное вращение без биений, что критично для станков с ЧПУ, где позиционирование должно быть точным до микрона.
Надежность при нагрузках: Корпусная конструкция надежно защищает подшипник от воздействия среды.
Компенсация теплового расширения: Главная "фишка" плавающей опоры, которая предотвращает заклинивание винта при нагреве.
Широкая распространенность: Стандартный узел, легко найти на рынке запасные части или аналог.

Итог: Ваше описание абсолютно точное и полное. BF15 — это плавающая подшипниковая опора для вала ШВП диаметром 15 мм, использующая радиальный подшипник 6002ZZ, и она является неотъемлемой частью высокоточных приводных систем.
