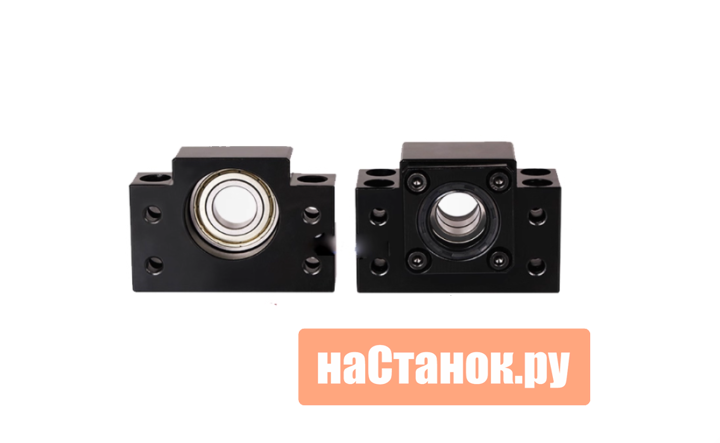

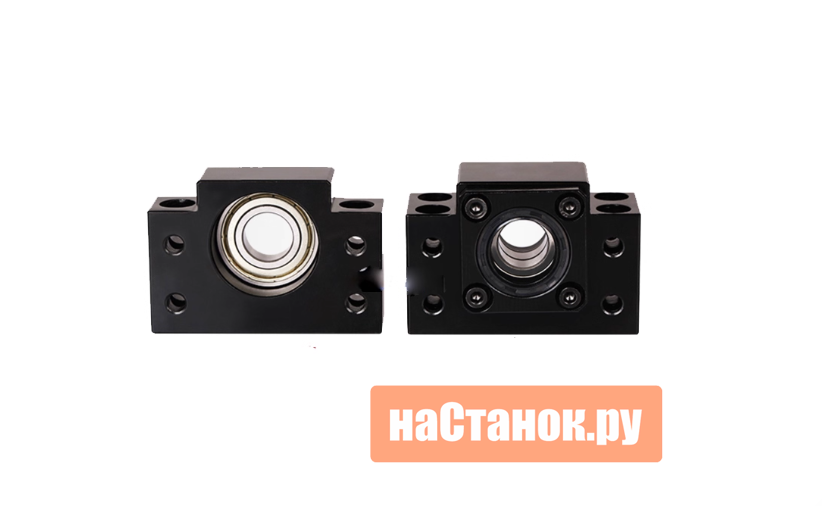

Блок подшипника BK15

Полное описание подшипниковой опоры BK15

1. Общее назначение и принцип работы

Это фиксирующая подшипниковая опора (блок) серии BK15 для шарико-винтовых передач (ШВП). Ее основная задача — жёстко закрепить и поддерживать вращающийся винт, обеспечивая его осевую стабильность и воспринимая возникающие нагрузки.

Фиксация: Опора жёстко фиксирует винт в радиальном направлении (чтобы он не смещался в стороны).
Осевой натяг: Создает предварительный осевой натяг, который устраняет люфт и повышает жёсткость и точность всей передачи.

2. Ключевые характеристики и маркировка

Маркировка "BK15":
"B" — обозначение серии или типа опоры (фиксирующий блок).
"K" — код размера опорного блока.
"15" —внутренний диаметр подшипников в блоке, который соответствует номинальному диаметру винта ШВП (15 мм).
Класс точности "C5": Указывает на высокий класс точности изготовления (по стандарту JIS). Это означает минимальные отклонения в размерах и биения, что критично для высокоточного оборудования.
Материал:Корпус изготавливается из стали.

3. Конструкция и комплектующие

Опора является сборным узлом и включает:

Опорный блок (корпус):Стальная деталь, которая защищает внутренние компоненты и служит для крепления всей опоры к станине или другому элементу машины.
Подшипники: Внутри установлены два подшипника.
Базовая версия:2 x 7002A — это радиальные шарикоподшипники.
Усовершенствованная версия (например, серия TAC): Могут использоваться радиально-упорные подшипники с большим углом контакта. Это значительно повышает грузоподъёмность и жёсткость именно в осевом направлении, что является основным назначением опоры.
Фиксирующая гайка: Специальная гайка с резьбой M15x1.0, которая зажимает подшипники внутри корпуса, обеспечивая необходимый натяг и фиксацию.

4. Технические параметры и совместимость

Диаметр винта ШВП:15 мм (соответствует маркировке).
Совместимость с шагом винта: Указывается для винтов 2005 (шаг 5 мм) или 2010 (шаг 10 мм). Это важный параметр при подборе опоры под конкретный винт.
Резьба фиксирующей гайки:M15x1.0.

5. Область применения

Опора BK15 используется в оборудовании, где предъявляются высокие требования к точности, жёсткости и нагрузке:

Станки с ЧПУ (фрезерные, токарные, гравировальные)
Промышленные роботы и манипуляторы
3D-принтеры (особенно промышленного класса)
Экструдеры
Прессы и другое точное автоматизированное оборудование

Итог:

BK15 — это не просто корпус с подшипниками, а готовый высокоточный узел, предназначенный для жёсткой фиксации винта ШВП диаметром 15 мм. Его ключевые преимущества — высокая точность (класс C5) и способность воспринимать значительные осевые нагрузки, особенно в версиях с радиально-упорными подшипниками. Это делает его стандартным и надежным решением для современного промышленного оборудования.
