Система охлаждения для станка (змеевидная трубка)

Системы охлаждения станков со змеевиком: полный обзор

1. Система охлаждения шпинделя (Внутреннее охлаждение)

Эта система предназначена для отвода тепла от самого шпинделя — сердцевины станка, которая сильно нагревается во время работы.

Назначение:
Отвод тепла от обмотки электродвигателя и подшипников шпинделя.
Предотвращение перегрева и тепловой деформации, что продлевает срок службы шпинделя и поддерживает точность станка.

Принцип работы и конструкция:
Змеевик (теплообменник): Трубка, свернутая в спираль или змейку, располагается в корпусе шпинделя или в непосредственной близости от него.
Теплообмен: Через змеевик циркулирует охлаждающая жидкость (вода, тосол). Она забирает тепло от нагретых деталей через стенки трубки и уносит его.
Преимущество: Змеевик обеспечивает эффективный теплообмен в ограниченном объеме пространства.

Критерии выбора и особенности:
Мощность: Должен соответствовать тепловой нагрузке от шпинделя.
Материал: Должен быть химически стойким к теплоносителю (тосолу, ингибиторам коррозии).
Герметичность: Критически важна для предотвращения утечек жидкости на электрооборудование и дорогостоящие компоненты.
Типы змеевиков:
Трубчатые радиаторы (как в холодильнике) — жесткие, для стационарного монтажа.
Гибкие трубки (резина, пластик) — для сложной траектории прокладки.

2. Система подачи СОЖ/воздуха в зону резания (Внешнее охлаждение)

Это та самая система с гибкими "руками", которую чаще всего видят на станках. Её цель — охлаждение не станка, а инструмента и заготовки непосредственно в точке контакта.

Назначение:
Отвод тепла из зоны резания: Непосредственное охлаждение режущего инструмента (фрезы, сверла) и заготовки.
Удаление стружки: Поток жидкости или воздуха вымывает стружку, предотвращая ее налипание и повторный прорез.
Улучшение качества обработки: Предотвращает деформацию заготовки от перегрева и увеличивает стойкость инструмента.

Конструкция и принцип работы:

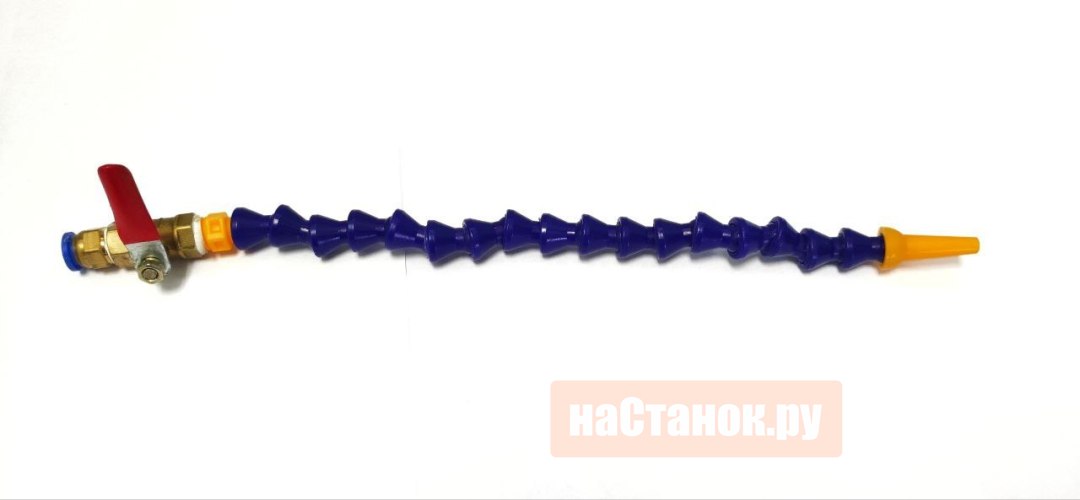

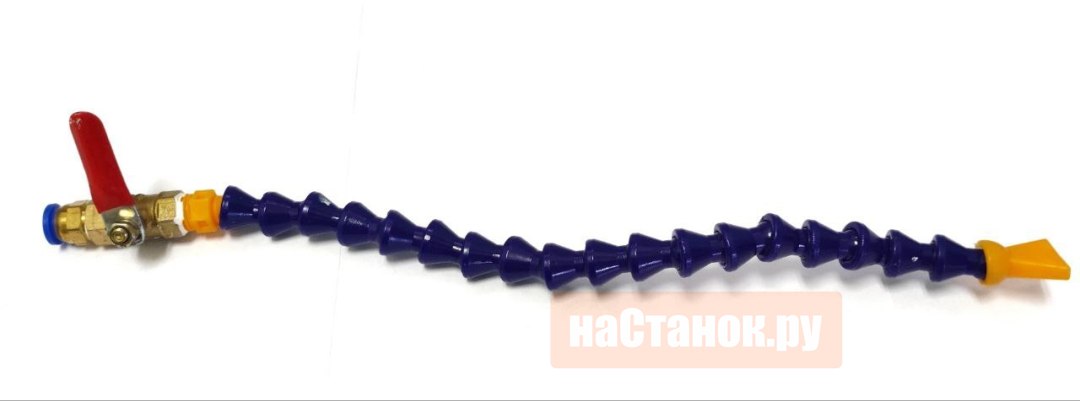

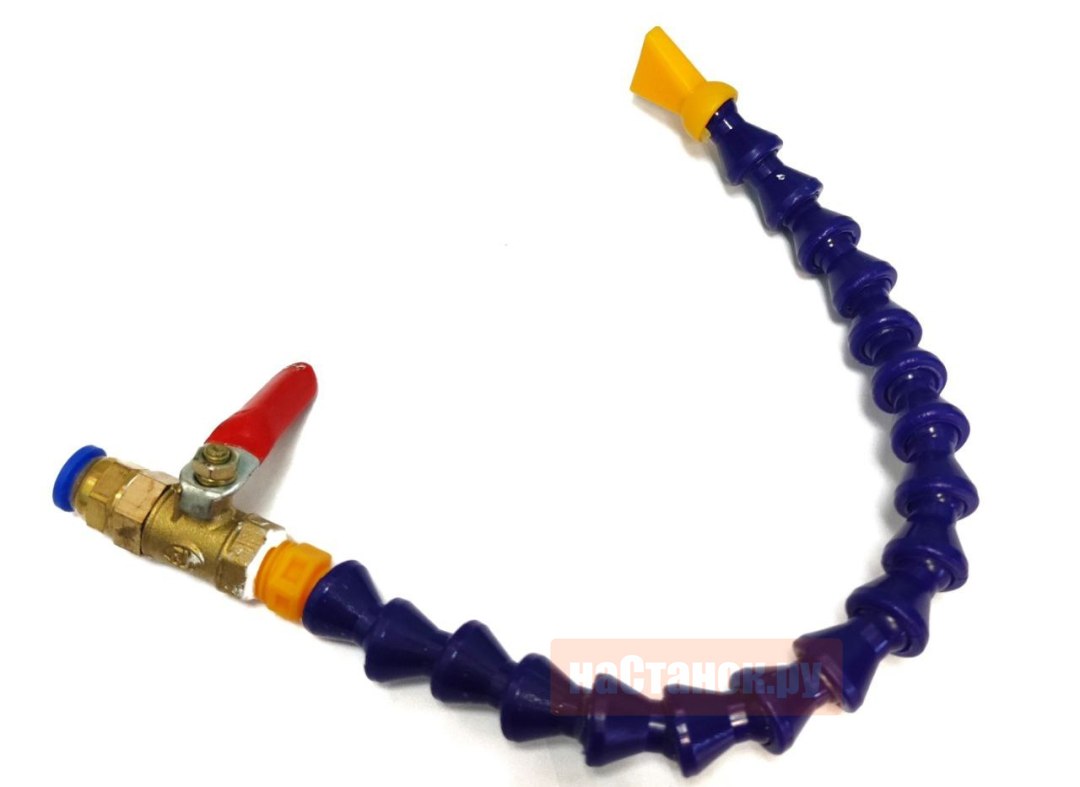

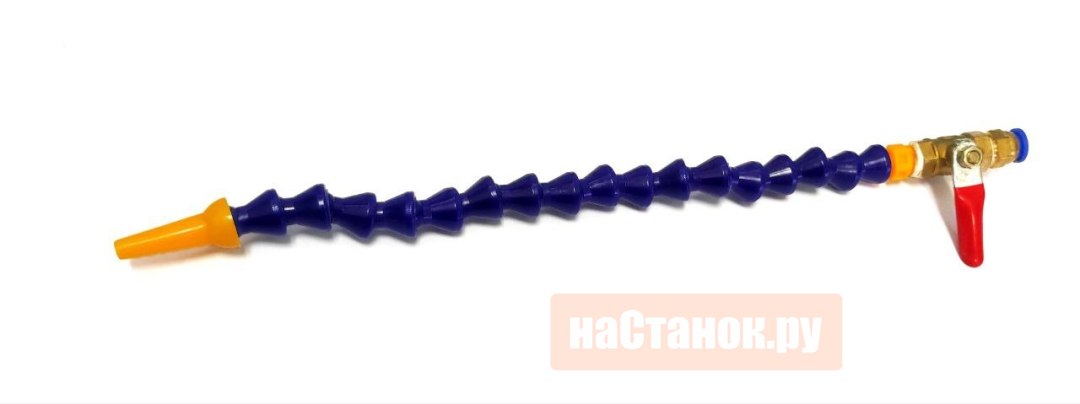

Ключевой элемент:Гибкая сегментная трубка (например, Loc-Line)**. Состоит из множества шаровых сочленений, которые можно легко сгибать и фиксировать в нужном положении.
Форсунка (сопло): Устанавливается на конце трубки для формирования точной струи (плоской, круглой и т.д.).
Крепление: Чаще всего на магнитном основании для быстрой установки и перенастройки.
Регулировка: Имеет встроенный кран или клапан для контроля расхода.

Преимущества:
Точность направления: Можно направить струю точно под нужным углом в нужную точку.
Гибкость и простота: Магнитное крепление и шарнирные сегменты позволяют перенастраивать систему за секунды.
Универсальность: Подходит для подачи смазочно-охлаждающей жидкости (СОЖ) или сжатого воздуха для обдува.
