Винт ШВП SFU1204 250 мм

🔧 Комплект шарико-винтовой передачи SFU1204: обзор и технические характеристики

📦 1. Состав комплекта
Комплект включает следующие компоненты:

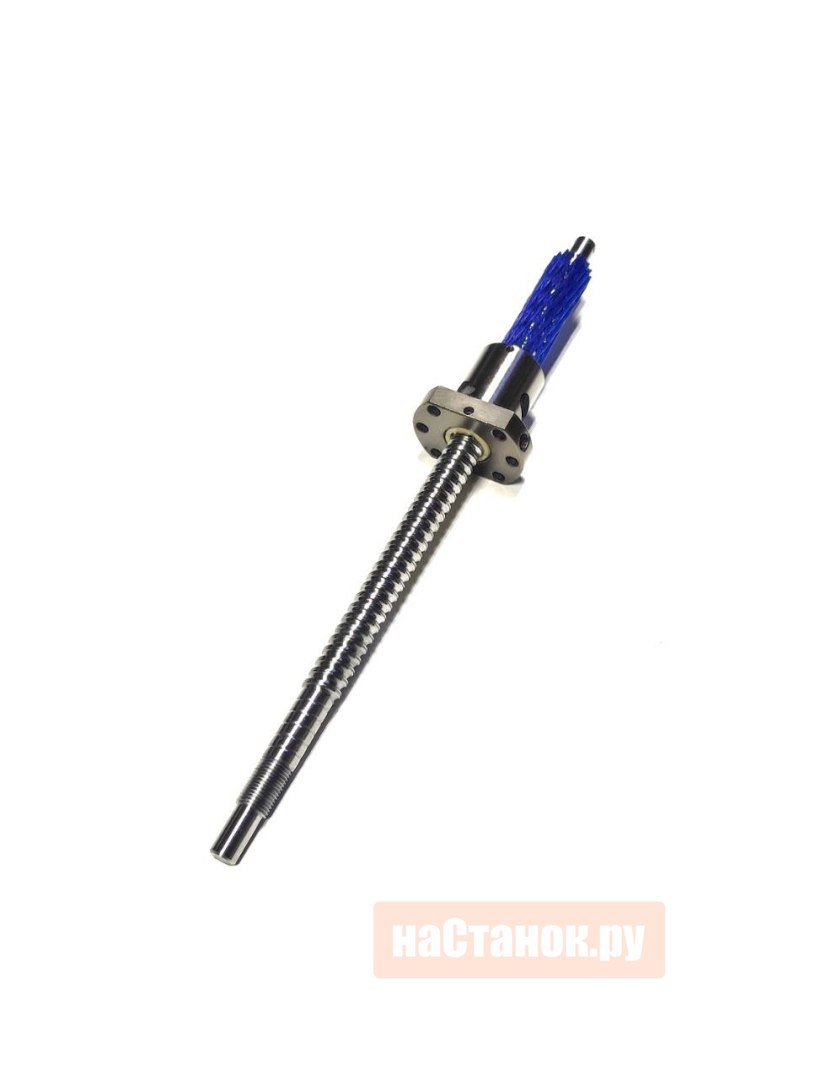

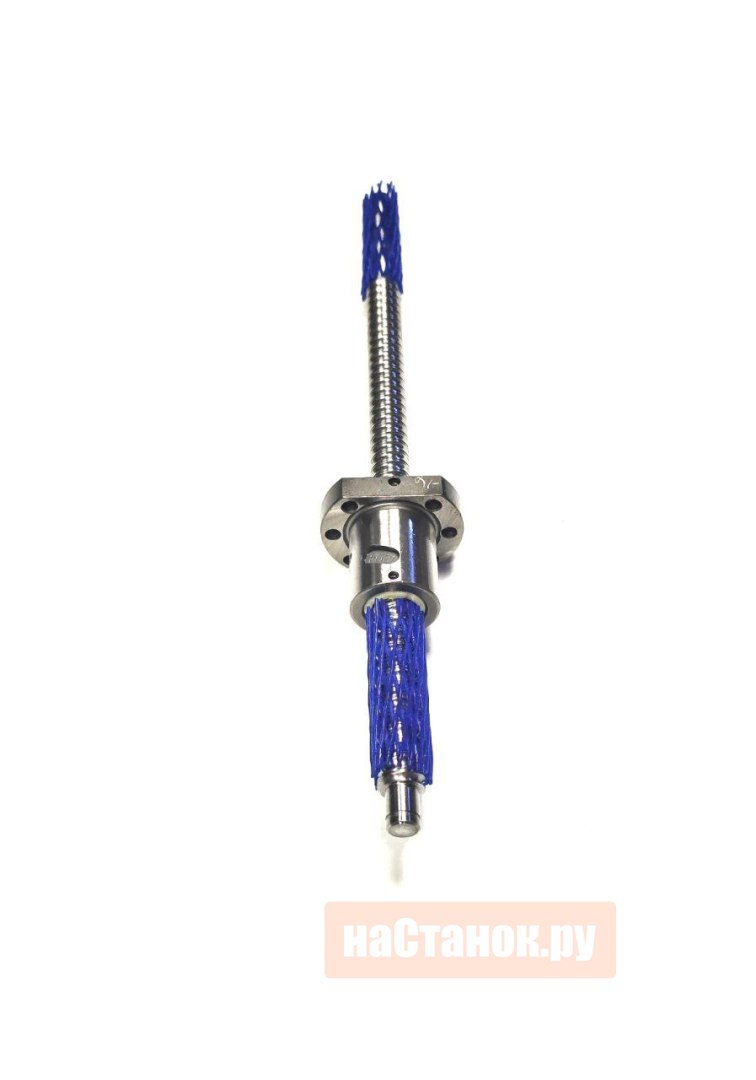

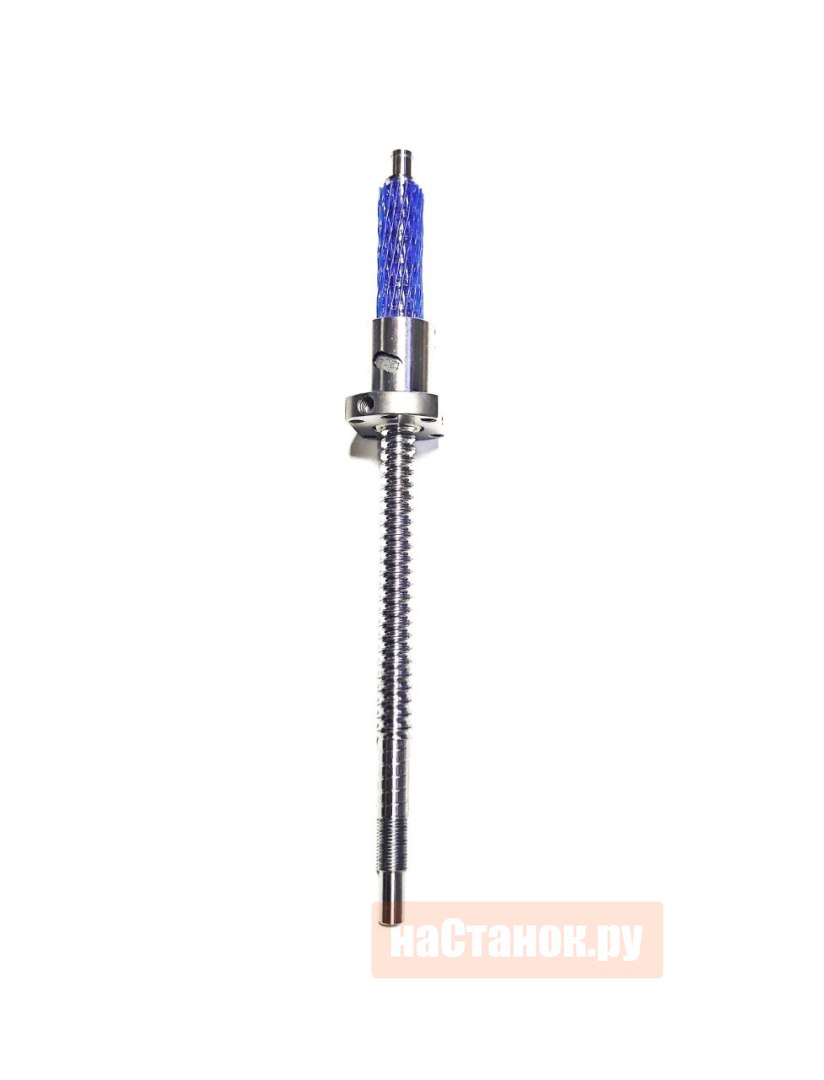

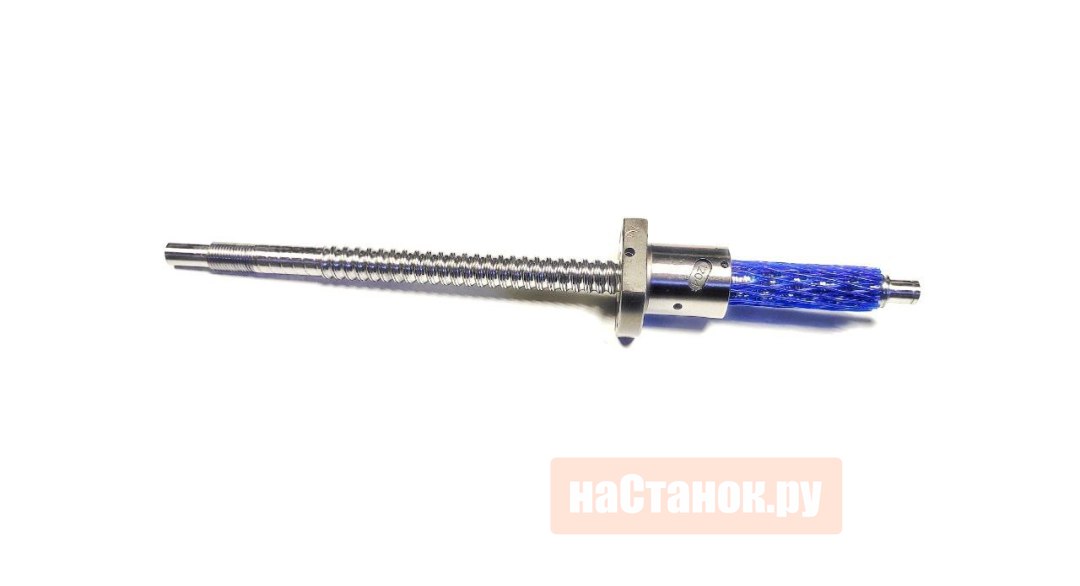

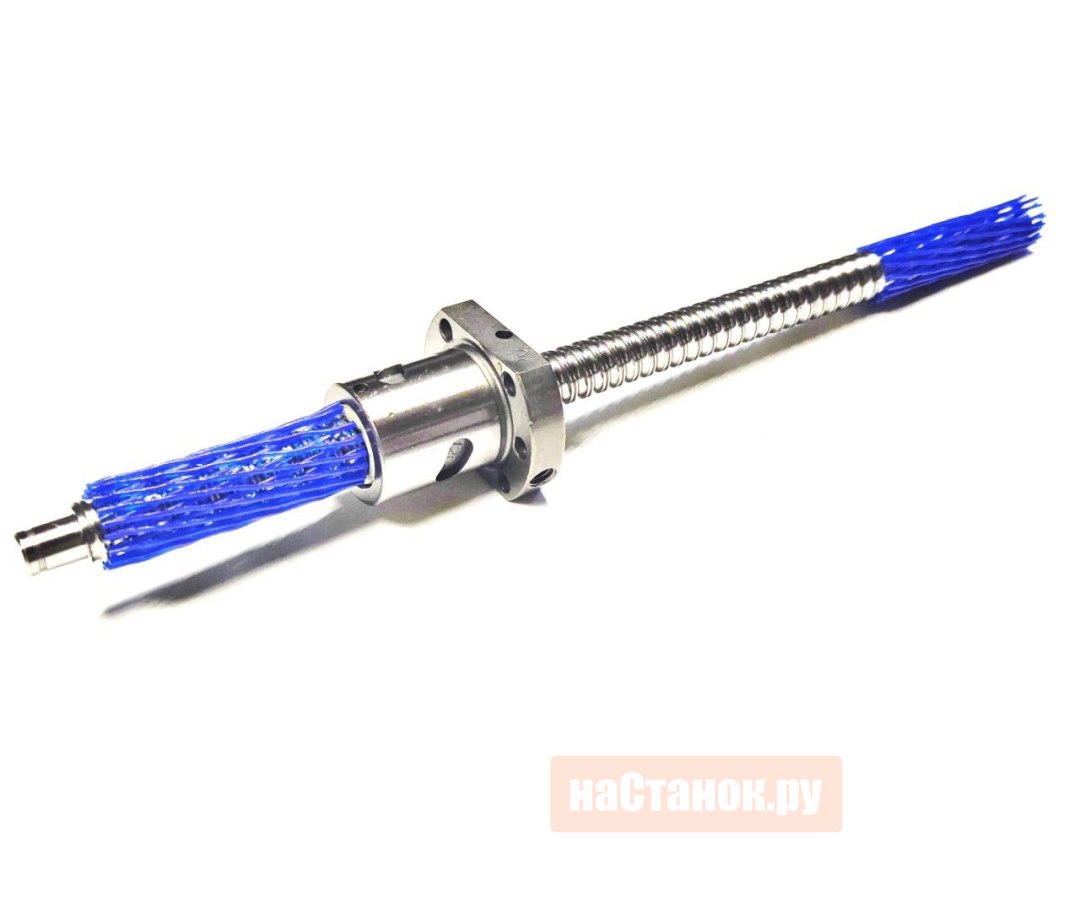

- Винт ШВП SFU1204: Диаметр 12 мм, шаг 4 мм, длина 250 мм .
- Гайка SFU1204: Одинарная гайка с фланцем DIN 69051 B (ISO 3408), класс точности C7 .
- Модуль крепления гайки DSG12H: Предназначен для фиксации гайки SFU1204 .
- Опоры BK10 и BF10: Опорные узлы для крепления винта, обеспечивающие стабильность и нагрузочную способность.
- Кулачковая муфта D25L30 8–8: Соединительный элемент для передачи вращательного момента.

⚙️ 2. Технические характеристики:
- Номинальный диаметр винта: 12 мм .
- Шаг резьбы: 4 мм .
- Рабочая длина винта: 189 мм (для комплекта с винтом 250 мм) .
- Число заходов резьбы: Однозаходная .
- Направление резьбы: Правая .
- Класс точности: C7 (погрешность 0.05 мм на 300 мм хода) .
- Диаметр шариков: 2.3812 мм (или 2.5 мм, согласно данным из ).
- Грузоподъемность:
- Динамическая: 900 кгс .
- Статическая: 1800 кгс .
- Материал винта: Сталь СТ45 .
- Осевая жесткость гайки: 26 кгс/мкм

🏭 3. Применение:
Комплект SFU1204 предназначен для высокоточных систем, где требуется преобразование вращательного движения в линейное с минимальным трением и люфтом:
- Станки с ЧПУ (фрезерные, лазерные, токарные) .
- Робототехника и актуаторы .
- Измерительные устройства и сканеры .
- 3D-принтеры и лабораторное оборудование .

💎 4. Преимущества:
- Высокая точность: Класс точности C7 обеспечивает минимальный люфт и погрешность позиционирования .
- Эффективность: КПД до 98% благодаря шариковой циркуляции, что снижает трение и тепловыделение .
- Долговечность: Износостойкая сталь и равномерное распределение нагрузки продлевают срок службы .
- Компактность: Малые габариты гайки (диаметр корпуса 24 мм) позволяют использовать её в ограниченном пространстве .
- Простота монтажа: Фланец гайки и модуль крепления DSG12H упрощают установку .

💎 Заключение:
Комплект SFU1204 — это надежное решение для высокоточных систем, сочетающее производительность, долговечность и простоту монтажа. Его технические характеристики делают его идеальным для использования в ЧПУ-станках, робототехнике и измерительных устройствах. При выборе обратите внимание на класс точности, нагрузочную способность и совместимость с дополнительными компонентами (опорами, муфтами). Для уточнения цен и наличия рекомендуется связаться с поставщиками напрямую.
