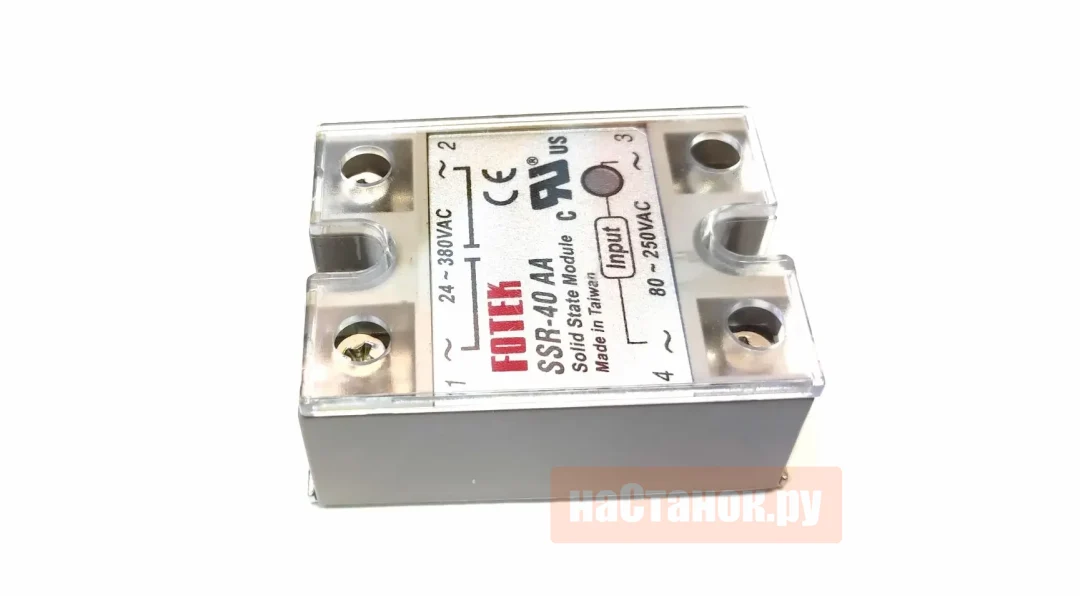

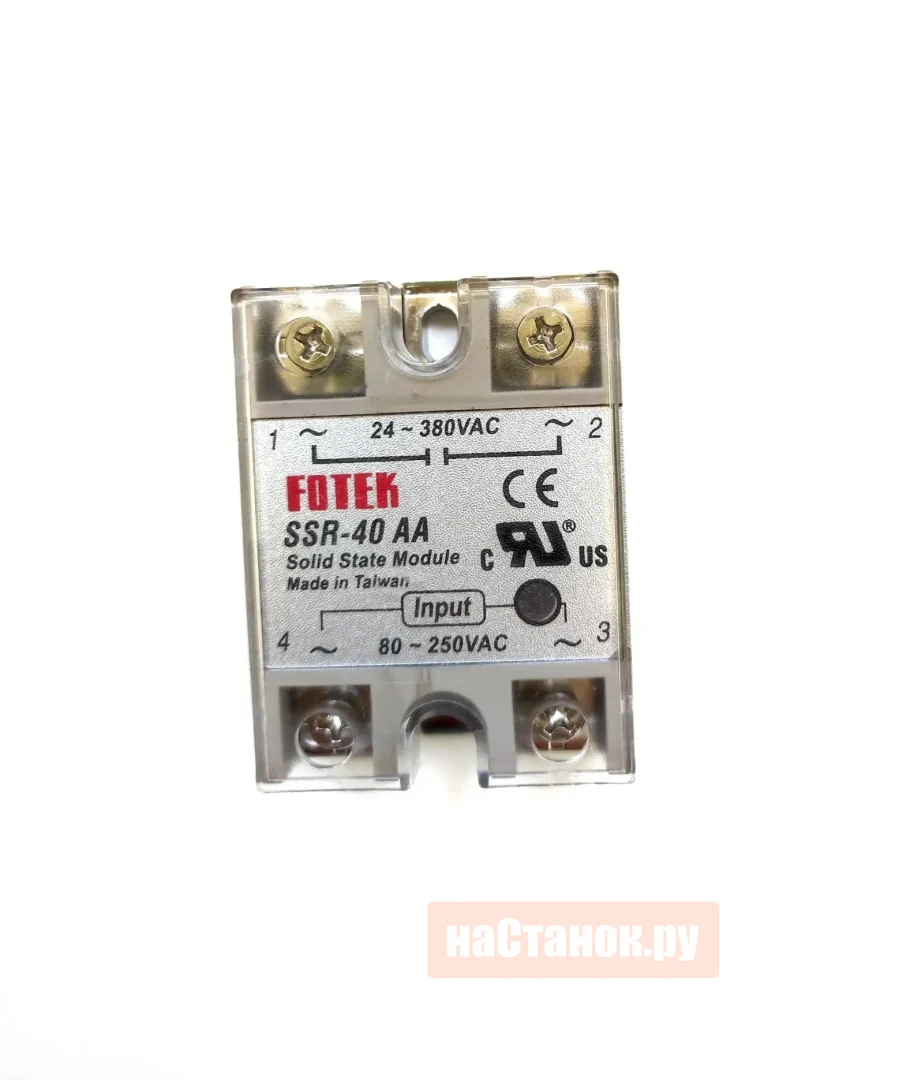

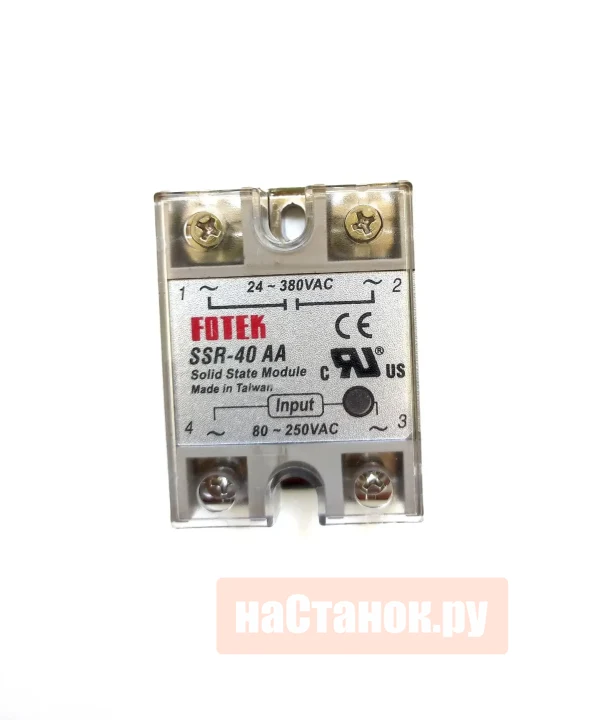

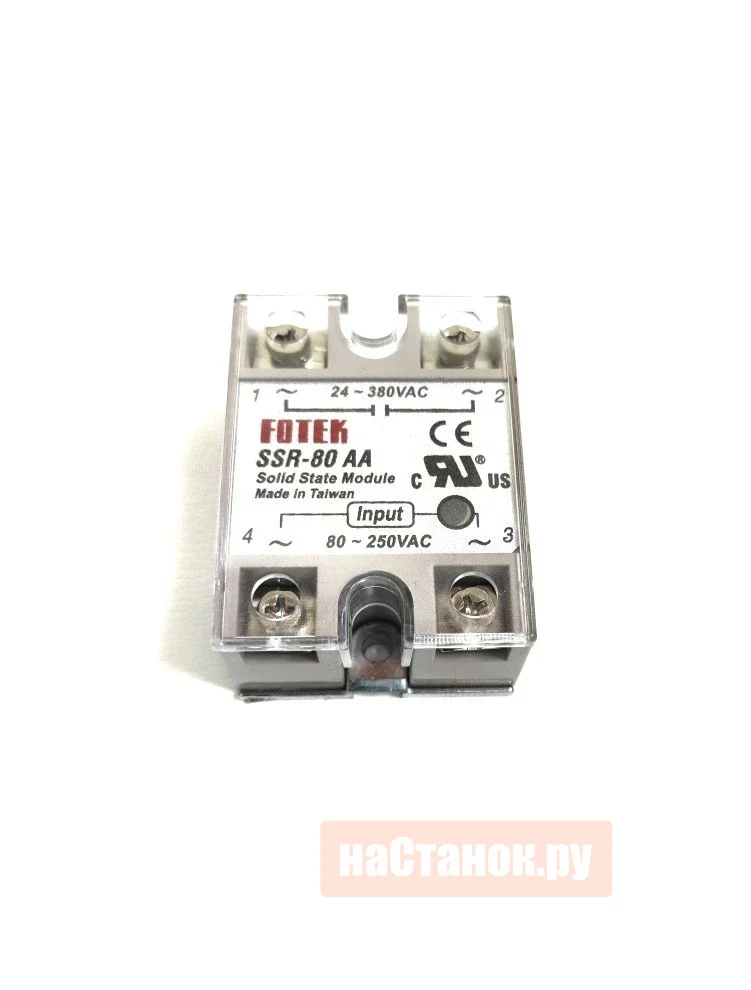

Твердотельное реле SSR-40 АA (сигнал VC)

Твердотельное реле SSR-40AA (AC-AC)

Общее описание:
SSR-40AA — это однофазное твердотельное реле бесконтактного типа, предназначенное для коммутации нагрузки переменного тока (AC) под управлением сигнала переменного тока (AC). Отличается от электромеханических аналогов отсутствием движущихся частей и «щелчков», высокой скоростью срабатывания и устойчивостью к вибрациям.

Расшифровка маркировки
SSR — Solid State Relay (твердотельное реле).
40 — номинальный ток нагрузки 40 А.
A (вход) — управляющее напряжение переменного тока (80–250 В AC).
A (выход) — коммутируемое напряжение переменного тока (24–380 В AC).

Технические характеристики

Параметр | Значение

Тип управления | С контролем перехода через «ноль» (Zero Crossing)
Вход (управление) | 80–250 В AC (ток ~5–20 мА)
Выход (нагрузка) | 24–380 В AC
Номинальный ток нагрузки | 40 А (резистивная)
Рабочий ток (рекомендуемый) | До 20–25 А без принудительного охлаждения
Диэлектрическая прочность | 2500 В (изоляция вход/выход/корпус)
Сопротивление изоляции | ≥ 100 МОм (при 500 В DC)
Рабочая температура | -40…+80 °C
Материал корпуса | ABS UL94-V0 (самозатухающий)
Масса | 126 г

Особенности конструкции и монтажа

1.Отсутствие физических контактов:
Исключен износ, залипание, искрение и акустический шум (щелчки). Это повышает надежность в системах с частыми циклами включения/выключения.

2.Тепловыделение:
Реле имеет внутреннее сопротивление (потери на полупроводниках). При токе более 5–10 А требуется установка на радиатор охлаждения. При токе, приближающемся к 40 А, необходимо использовать активное охлаждение (вентилятор) и термопасту для отвода тепла. Максимально допустимая температура корпуса — 80°C.

3.Защита:
Категорически недопустимо короткое замыкание на выходе (выход из строя полупроводникового ключа).
Обязательно использование быстродействующих предохранителей (aR или gR), а не стандартных промышленных (gG/gL), так как стандартные предохранители сгорают медленнее, чем пробивается симистор.

4.Монтаж:
Корпус позволяет устанавливать реле на DIN-рейку (в электрощиток) или на плоскую поверхность (радиатор) винтами.

Область применения

Рекомендуется для резистивной нагрузки:
Нагревательные элементы (ТЭНы) в промышленных печах, термопластавтоматах, системах отопления.
Осветительные приборы (особенно в местах, где важен ресурс коммутаций).
Инфракрасные излучатели.

Индуктивная нагрузка (двигатели, трансформаторы, соленоиды):
Требует значительного запаса по току (в 2–4 раза выше номинала двигателя) из-за высоких пусковых токов и противо-ЭДС, либо применения снабберных цепей (RC-фильтров) для защиты от перенапряжений.

Важные отличия от SSR-xxDA
Главное отличие от версии SSR-40DA заключается в типе входа:
SSR-40AA (данная модель): Управление происходит напрямую от сети 220В AC. Идеально для замены контакторов или подключения к простым механическим термостатам, концевикам или кнопкам без дополнительного блока питания.
SSR-xxDA: Требует на входе низковольтный постоянный ток (обычно 3–32 В DC), что удобно для управления от контроллеров (Arduino, PLC) с выходом 0–10В или 5/24В.

Рекомендации по эксплуатации
1.Проверка: При первичном включении убедитесь, что нагрузка не создает короткое замыкание.
2.Охлаждение: При токах >10А использование радиатора обязательно. При 40А — радиатор с принудительным обдувом.
3.Индикация: Наличие светодиода на корпусе упрощает диагностику — он горит при подаче управляющего напряжения на вход (80–250В).
