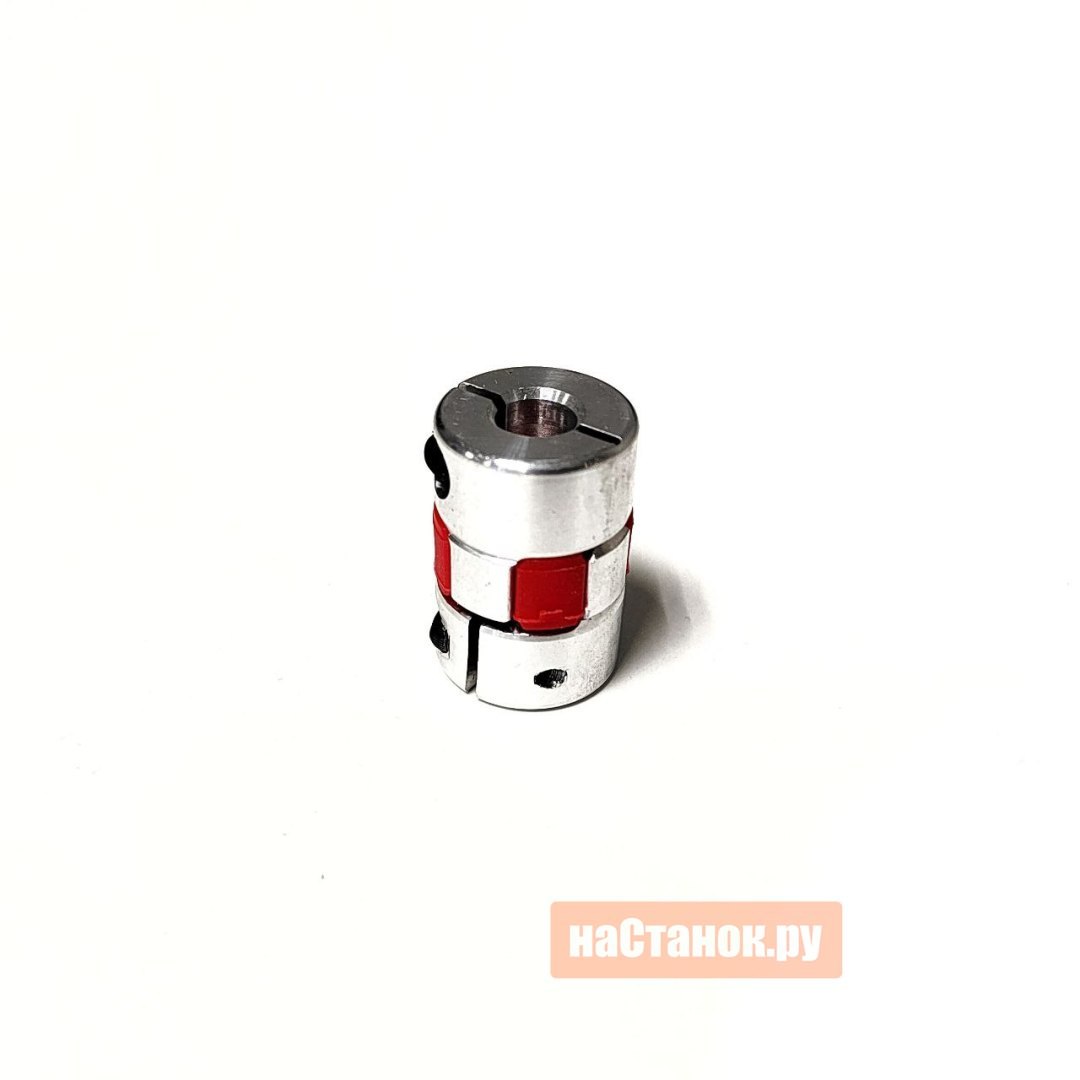

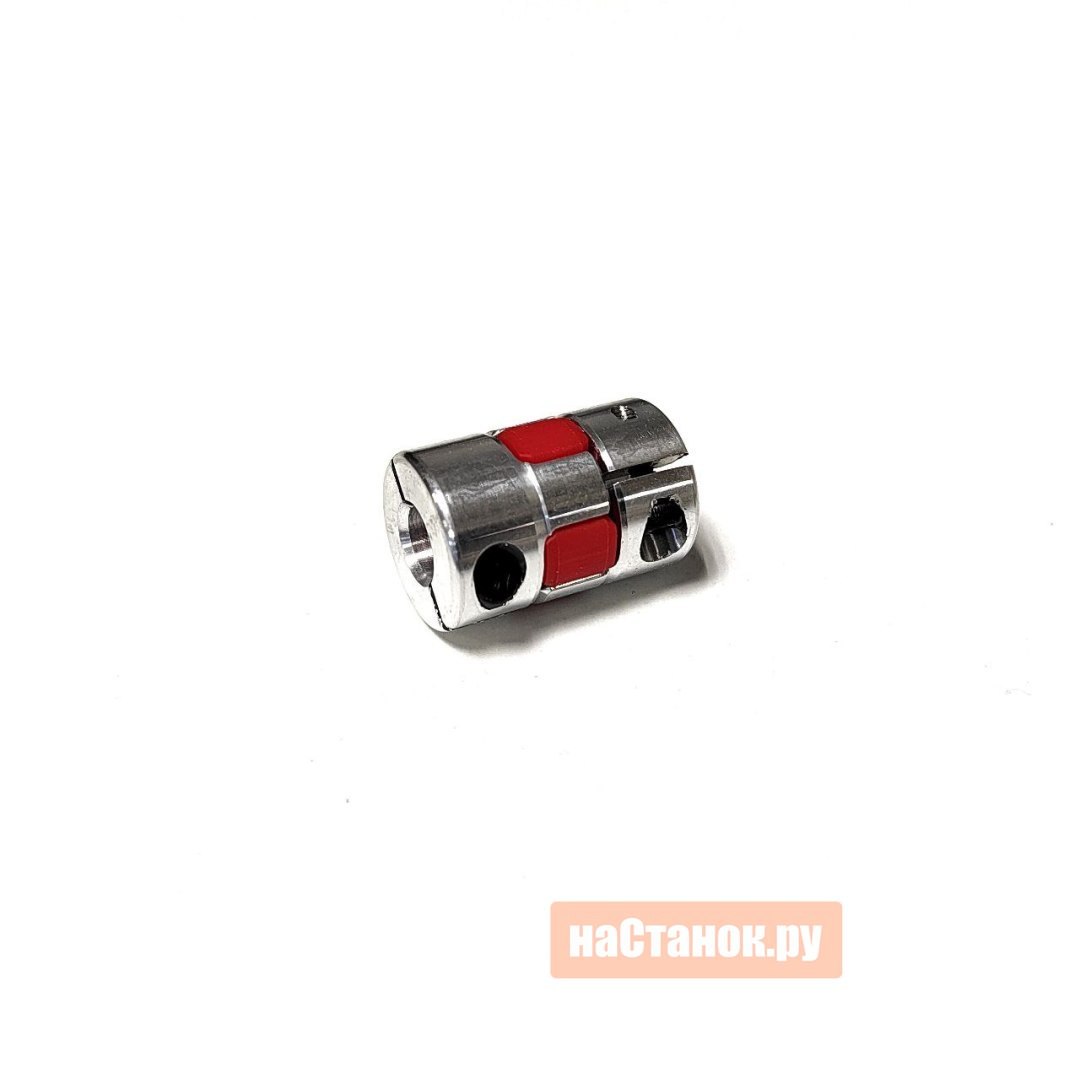

Муфта кулачковая D20L25 6-8 мм

Отличный выбор! Кулачковая муфта D20L25 — это действительно классическое решение для подключения шаговых двигателей к винтам или рейкам в станках с ЧПУ. Раз вы уже разобрались с маркировкой, давайте я дополню ваш материал практическими нюансами, которые часто упускают из виду при монтаже.

🔧 Тип фиксации: Цанга vs Винт
Вы абсолютно правы, что для ЧПУ предпочтительнее цанговый зажим. Вот почему:

Зажимная (Clamp): Охватывает вал по всей окружности. Не оставляет вмятин, идеально центрирует вал и выдерживает высокие нагрузки на кручение. Это лучший выбор для ответственных осей станка.
С установочными винтами (Set Screw): Требует на валу специальной плоской лыски под винт. Если лыски нет, винт может провернуть вал, и муфта потеряет соединение. Такой тип чаще используется на маломощных лазерных граверах.

📏 Посадочные размеры: Уточнение
6-8 мм указаны диаметры отверстий. На практике для муфт D20 часто встречаются и другие комбинации, например 5-8 мм, 6-6 мм или 8-8 мм. Поэтому при заказе всегда сверяйте: какой вал у вашего двигателя, а какой — у ходового винта.

🎨 Жесткость вставки: Практический совет

Для фрезерных станков по металлу или дереву, где важна жесткость и выборка люфтов, однозначно красная (98 Shore A).
Для лазерных граверов и 3D-принтеров, где скорость высока, а нагрузки низкие, часто используют желтую (85 Shore A), чтобы погасить резонанс драйверов.

💡 Важный момент при монтаже
Перед установкой муфты на вал проверьте, как сидит звезда. Полиуретан должен входить в пазы полумуфт с небольшим усилием, но без зазора. Если звезда болтается внутри — это брак, и точность позиционирования будет страдать. Также не забывайте, что у муфт с цанговым зажимом есть допустимый момент затяжки винта (обычно 1–1.5 Нм), чтобы не деформировать тонкую алюминиевую стенку.
