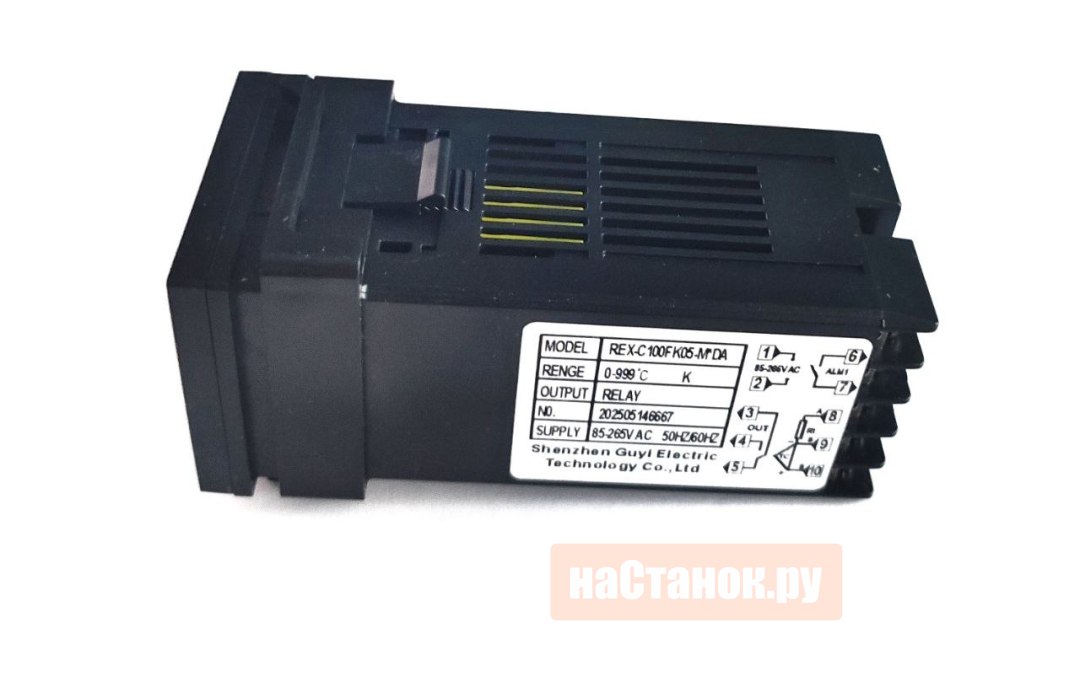

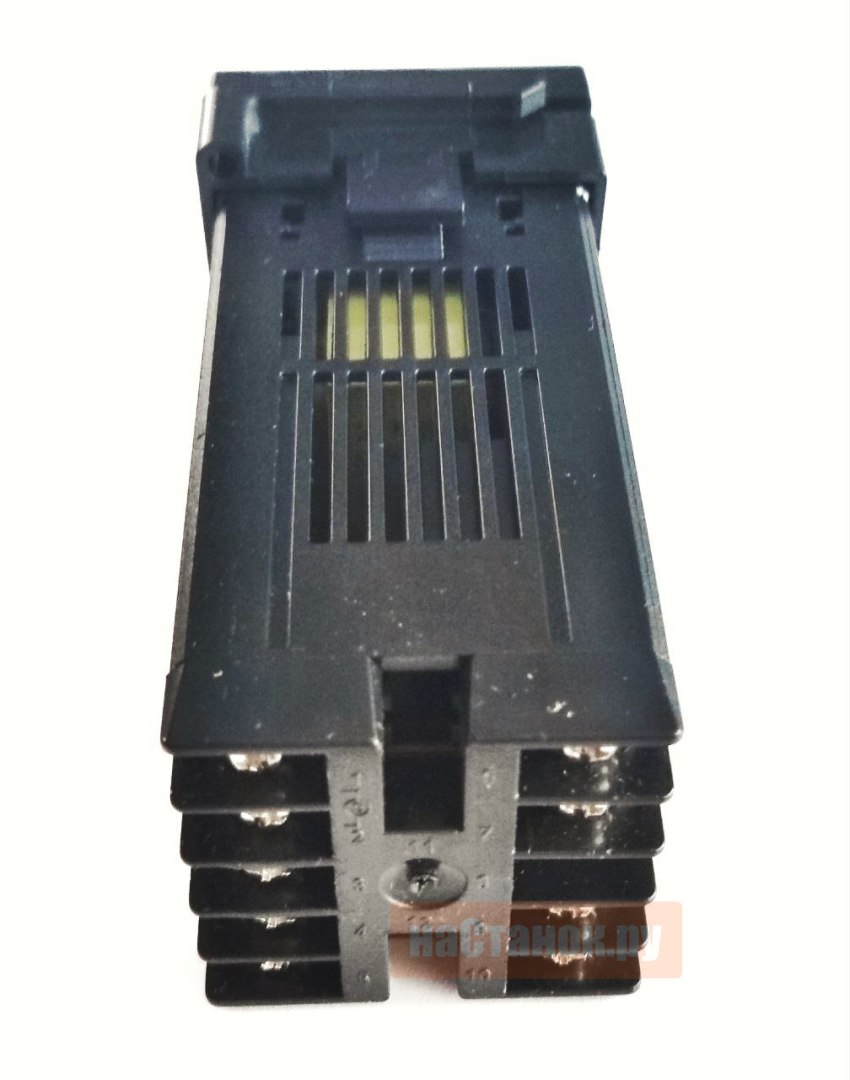

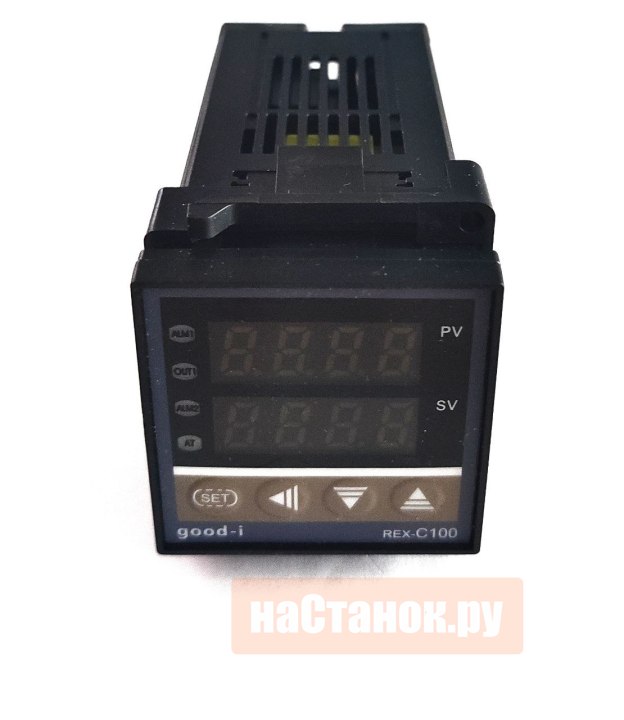

Цифровой терморегулятор REX-C100 (RELEY) от -40 до +999°C.
Характеристики
-
Типвход датчика К типа
-
Питание220 В 50 Гц
-
Креплениепластиковая рамка (внутренняя установка 45х45)
-
ИндикаторЦифровая панель
-
Диапазонот -40 до +999°C.
-
Точность0.5 %
-
ВыходNO и NC контакты
-
РегулированиеПИД регулятор
-
Габаритные размеры108х48х48 мм
-
МатериалПластик
Описание
Полное техническое описание терморегулятора REX-C100
1. Ключевые характеристики :
Модель: REX-C100 (версия с релейным выходом).
Управление:ПИД-регулятор с возможностью ручной настройки коэффициентов (P, I, D) и функцией АТУ (Автоматической Настройки на Объект).
Вход датчика: Поддерживает термопары типов J, K, E, T, R, S, N и др. (зависит от версии). Чаще всего по умолчанию — K-тип.
Диапазон измерения: Зависит от типа термопары. Для K-типа обычно от -40 до +999°C.
Выход:Релейный (Relay), 250 В AC, 10 А (макс.). Ключевой момент: этого реле хватает для маломощных нагревателей (до ~2.2 кВт при 220В). Для мощных печей,обязательно нужен внешний контактор или твердотельное реле (SSR).
Питание: AC 100-240V, 50/60 Гц.

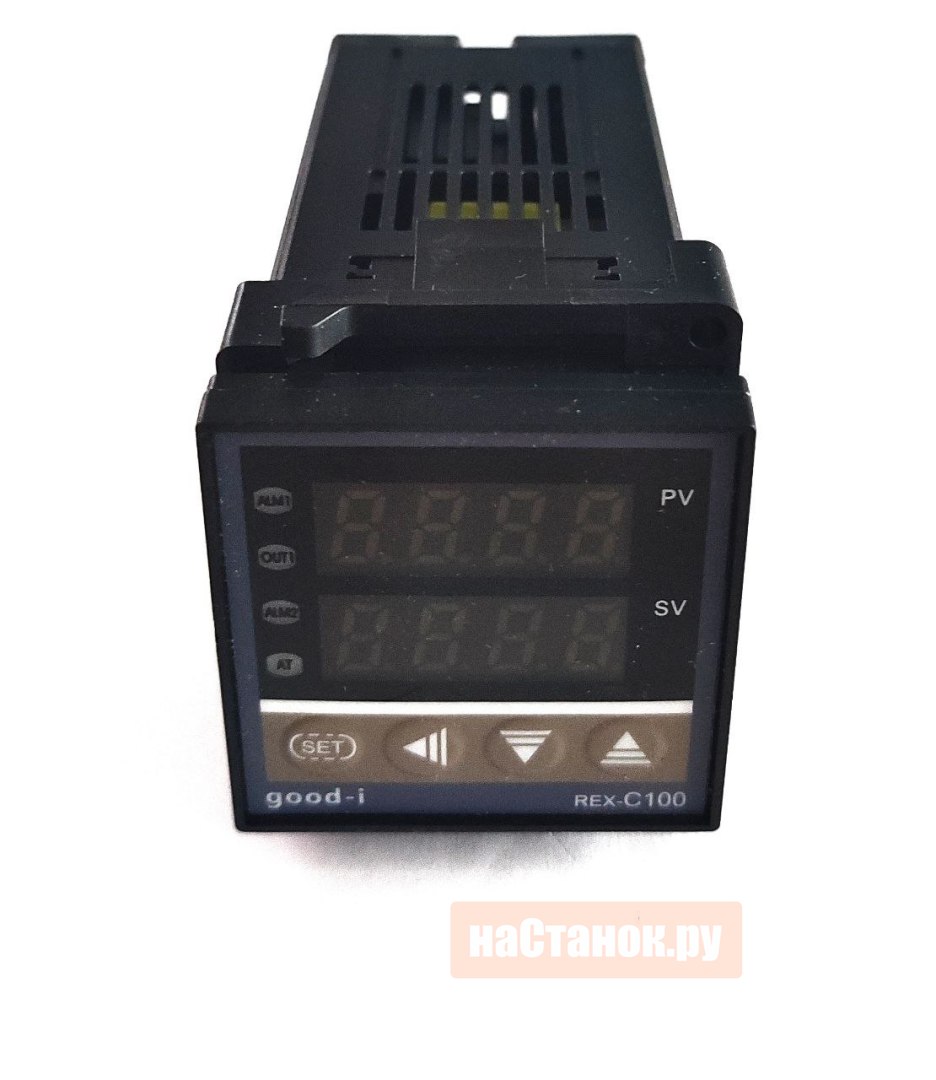

Дисплей: Двойной LED-дисплей (PV/SV).
Габариты: Корпус под стандартное отверстие 108х48х48 мм
2. Критически важные компоненты для работы (Комплект):
Для сборки рабочей системы контроля температуры необходимы:
1.Сам контроллер REX-C100.
2.Термопара совместимого типа (обычно K). Длина и конструкция (с металлической оплеткой или керамическими бусами) выбираются под конкретную печь.
3.Силовое коммутирующее устройство:
Магнитный контактор (для резистивных ТЭНов большой мощности) или
Твердотельное реле (SSR) + радиатор охлаждения (для частого включения/выключения или работы с ШИМ-сигналом). SSR часто является лучшим выбором для печей.
4.Монтажные провода, клеммники, возможно, DIN-рейка.
3. Схема подключения (логическая):
```
Сеть 220В ---> [REX-C100] ---> [Выходные клеммы реле] ---> [Катушка контактора или управляющие контакты SSR] ---> [...]|
Термопара (K) ---> [Входные клеммы]
Сеть 220В ---> [Силовые контакты контактора/SSR] ---> [Нагревательный элемент (ТЭН)]
```
Встроенное реле контроллера разрывает/замыкает цепь управления мощным внешним устройством, которое уже коммутирует силовой ток.
4. Настройка (кратко):
1.Первичная: Установка типа термопары (параметр `Sn`), верхнего/нижнего предела измерения.
2.ПИД-настройка: Можно вручную подобрать P, I, D или (рекомендуется) запустить функцию АТУ. Для этого:
Установите нужную температуру (SV).
Дайте команду на старт АТУ (часто это комбинация кнопок или параметр `At`). Контроллер сам проведет тестовые колебания и подберет оптимальные коэффициенты.
После этого регулятор будет работать с минимальным перерегулированием.
5. Области применения (дополнение к вашему списку):
Сушильные камеры.
Паяльное оборудование.
Термостаты для жидкостей.
Термопрессы.
Самодельные и промышленные системы поддержания температуры.
Вывод:
Ваше описание абсолютно верное. REX-C100 — это "мозг" системы. Его главная задача — точно измерять температуру и по интеллектуальному алгоритму (ПИД) включать/выключать свой слаботочный релейный выход. Силовую нагрузку берет на себя внешняя силовая сборка (контактор/SSR), что делает систему надежной и масштабируемой под любую мощность.
