Гибкий кабель-канал 10х20 для электропроводки

Полный обзор гибкого кабель-канала 10х20 мм

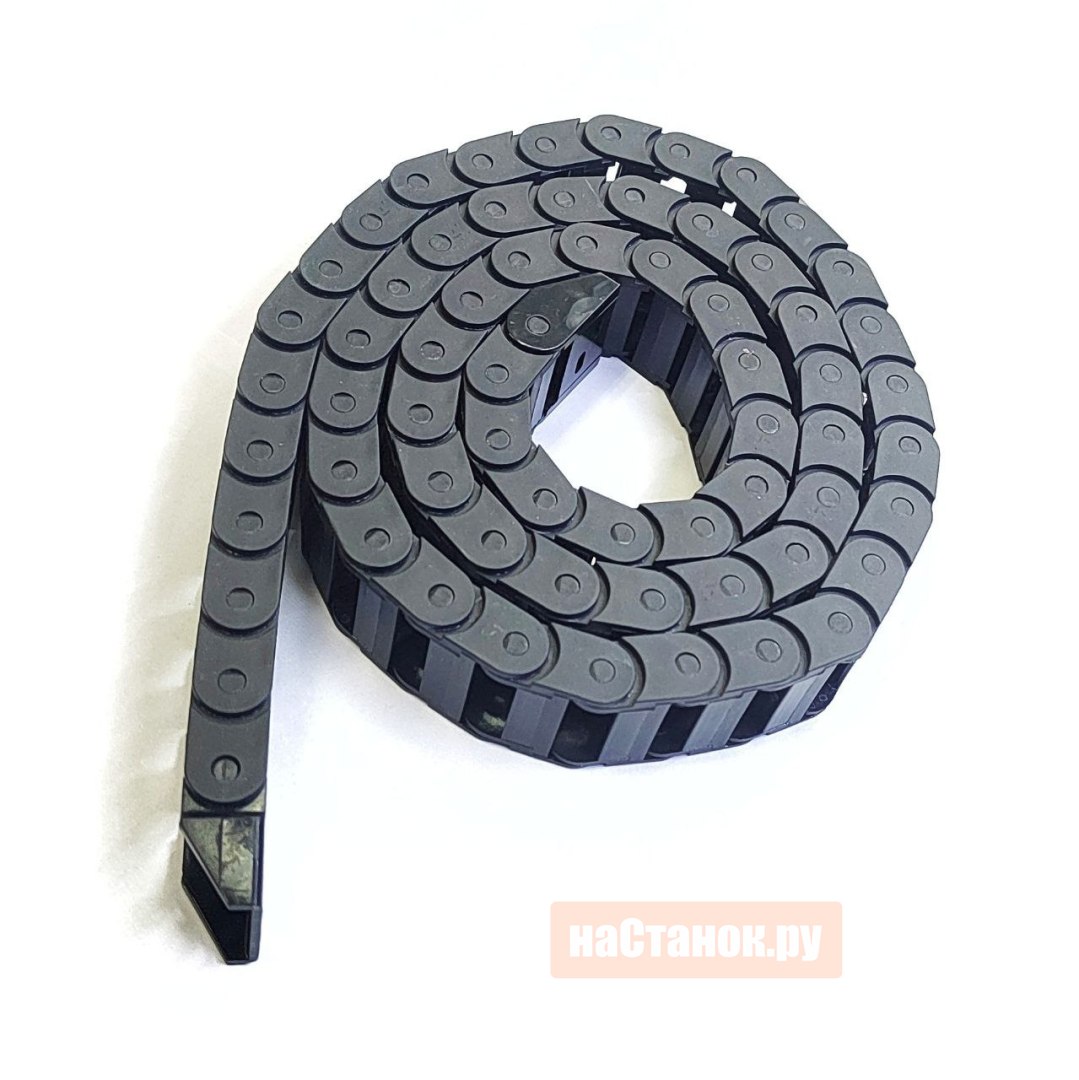

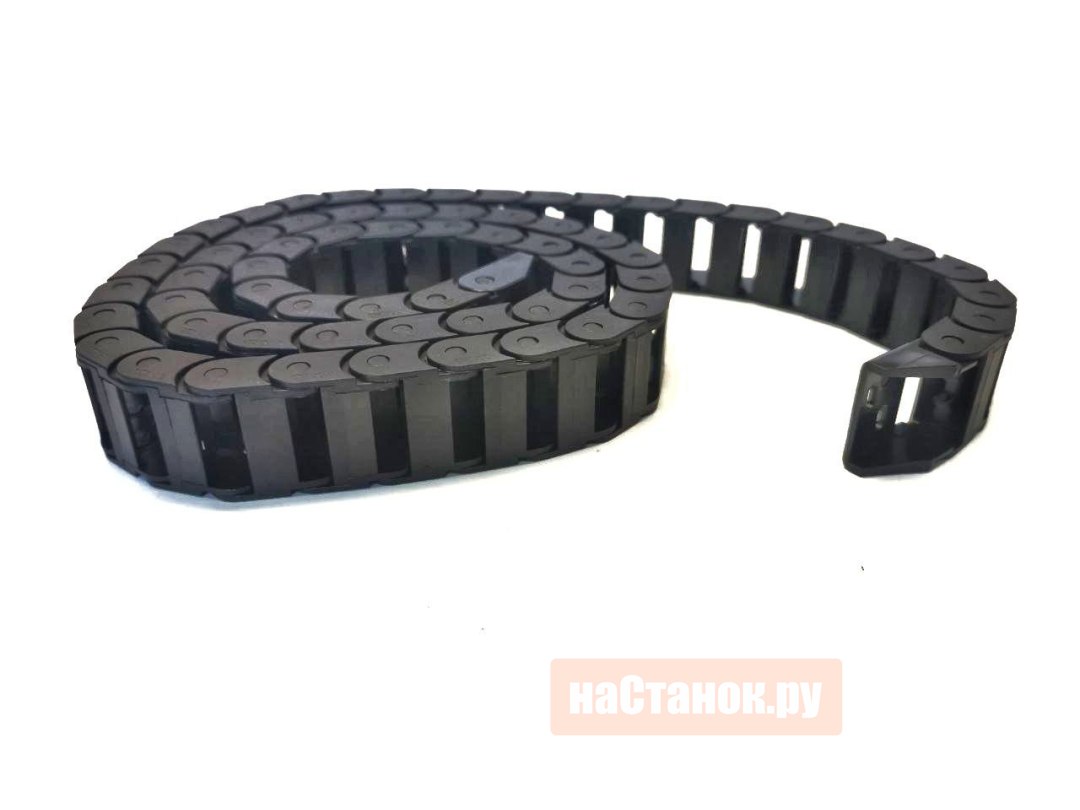

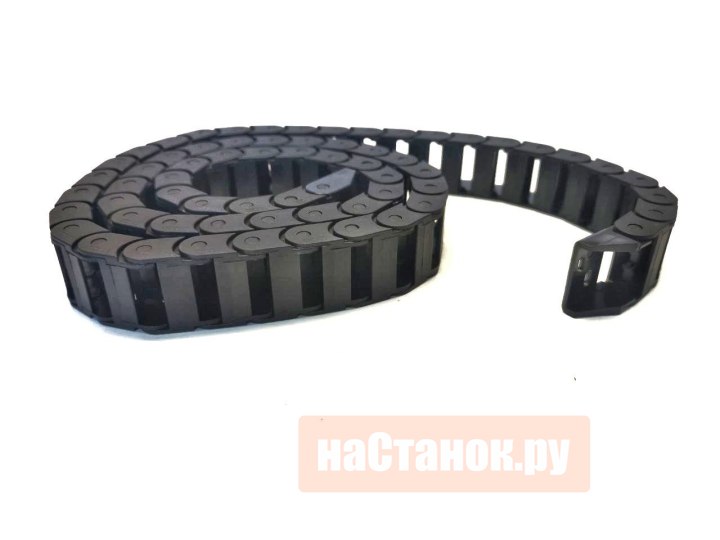

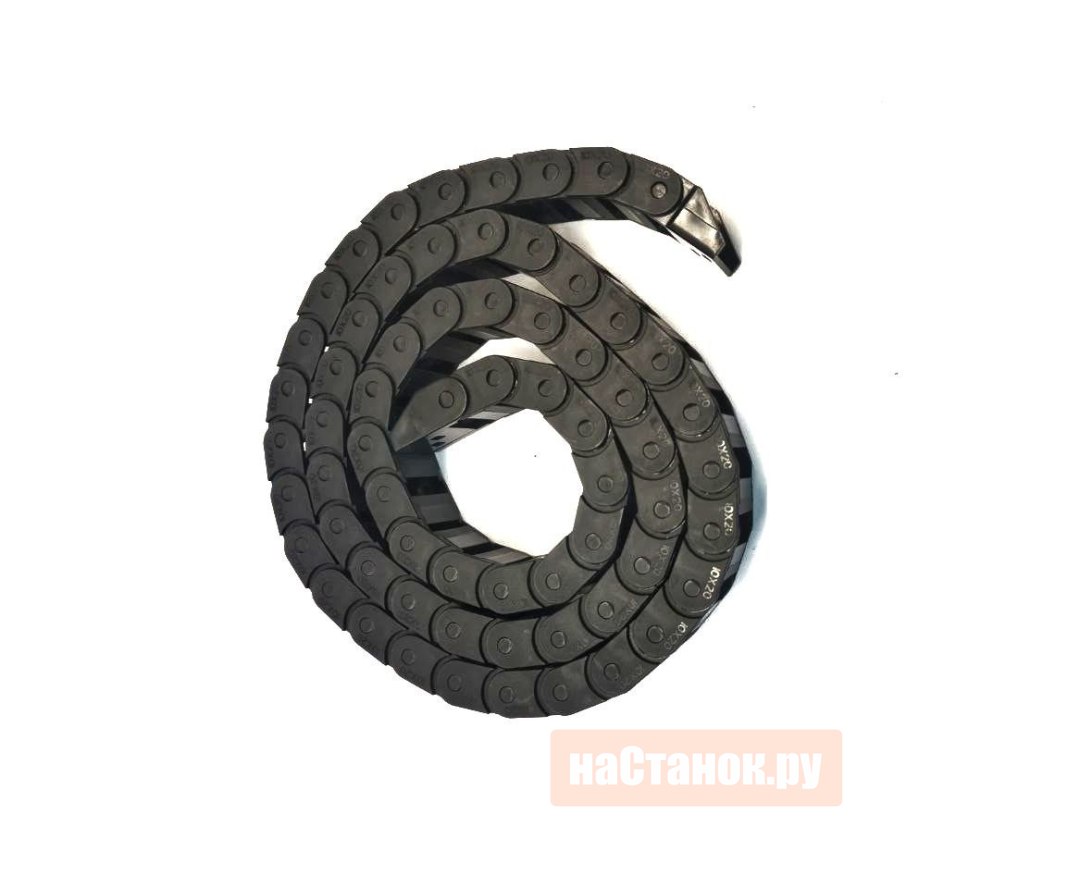

Этот гибкий кабель-канал (также известный как **кабельная цепь** или **энергоцепь**) представляет собой готовое решение для защиты и организации кабелей, шлангов и проводов в оборудовании с движущимися частями.

Ключевые особенности и преимущества

Наборная конструкция: состоит из отдельных звеньев, которые легко монтируются и демонтируются. Это позволяет самостоятельно собрать кабель-канал нужной длины, что удобно для монтажа и обслуживания.
Надежная защита: предохраняет силовые кабели, сигнальные провода и гидравлические шланги от механических повреждений, истирания, перекручивания, а также от воздействия пыли, стружки и других производственных загрязнений.
Комплектация: в комплекте идут держатели (монтажные кронштейны), которые обеспечивают надежную фиксацию кабельной цепи на оборудовании.
Прочный материал: изготовлен из негорючего нейлона, который устойчив к агрессивным средам, маслам и широкому температурному диапазону.

Технические характеристики:

Тип кабель-канала: открытый

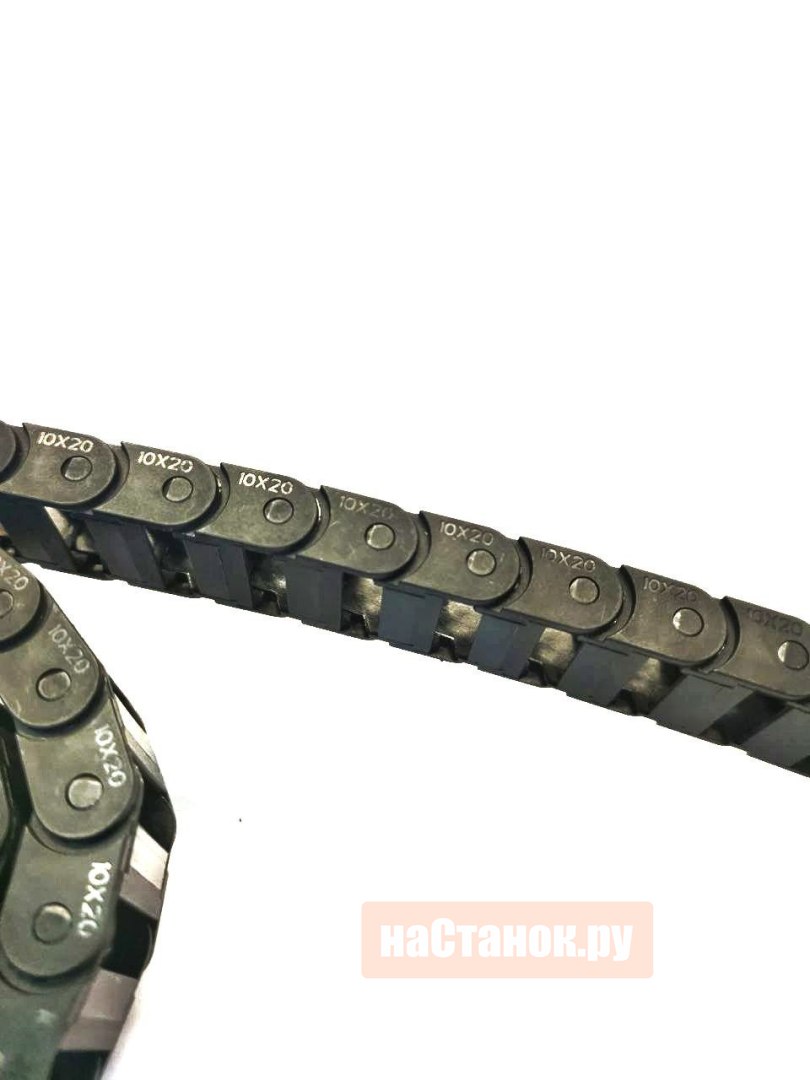

Внутренний размер (Ш x В): 10 x 20 мм
Наружный размер (Ш x В): 15 x 27 мм
Радиус изгиба: 28 мм (измеряется по средней линии высоты)
Тип открывания: не открывается (цельномонолитная конструкция звена)
Материал:негорючий нейлон
Рабочая температура: от -30 °C до +110 °C
Цвет: Черный

Области применения:

Кабель-канал широко используется для защиты подвижных коммуникаций в различном оборудовании:

Обрабатывающие станки: станки с ЧПУ, фрезерные, токарные, дерево- и металлообрабатывающие станки, плиткорезы.
Промышленная автоматизация: роботы-манипуляторы, портальные системы, автоматизированные производственные линии.
Прочее оборудование: сельскохозяйственная техника, игровые автоматы, подъемные механизмы.

Анализ и важные заметки:

1.Тип "Открытый" vs "Полузакрытый": в описании указан тип "открытый". Это означает, что кабель-канал не имеет сплошной задней стенки или крышки. Такая конструкция обеспечивает лучшее охлаждение кабелей, но предлагает меньшую защиту от мелкой пыли и стружки сверху или снизу по сравнению с закрытыми моделями.
2.Не открывается: это важная деталь. Кабели и шланги придется продевать через звенья во время сборки цепи. Такой тип конструкции обычно более жесткий и долговечный, но менее удобен для добавления или замены кабеля после монтажа.
3. Радиус изгиба 28 мм: это критический параметр. Он определяет минимальный диаметр, на который можно безопасно согнуть кабель-канал без повреждения проложенных внутри проводов. При проектировании траектории движения оборудования это необходимо учитывать.

Итог:

Данный гибкий кабель-канал 10х20 мм — это специализированное, качественное решение для динамических применений. Его ключевые преимущества — это наборная конструкция под нужную длину, малый радиус изгиба для компактных механизмов и использование стойкого материала (нейлон). Он идеально подходит для задач, где важна защита от износа и перегибов, а требование к защите от пыли не является максимальным (благодаря открытой конструкции).
