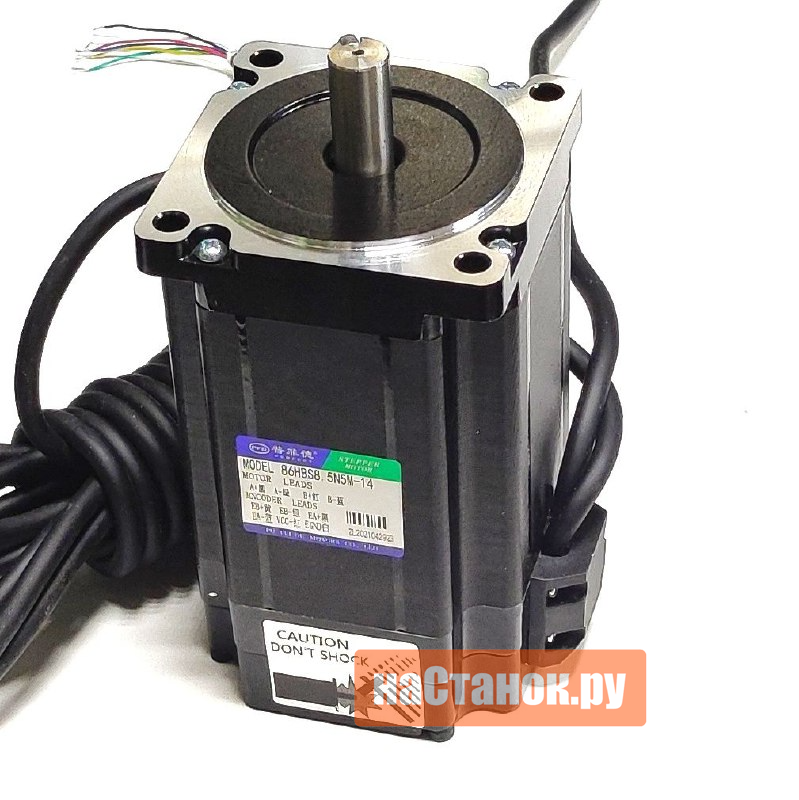

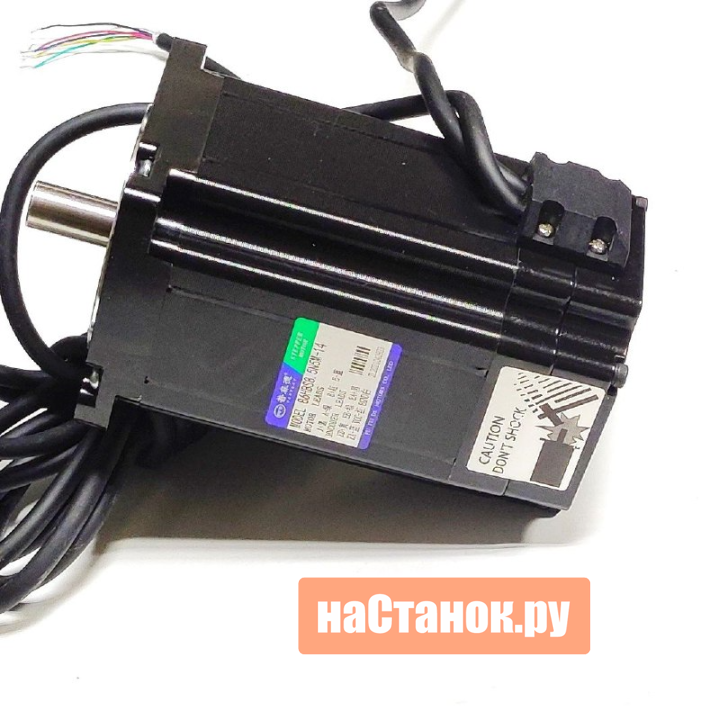

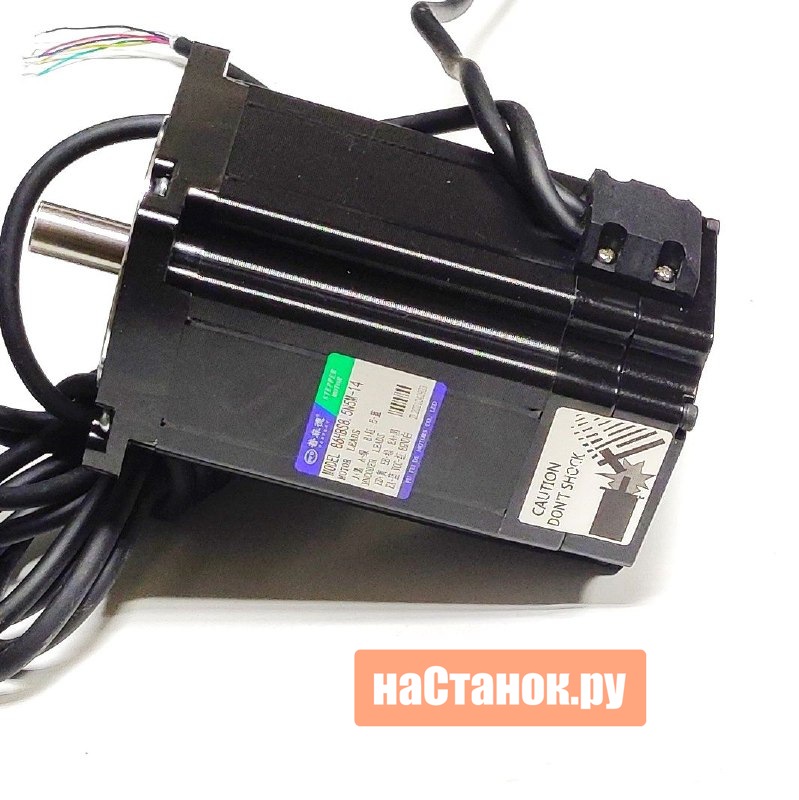

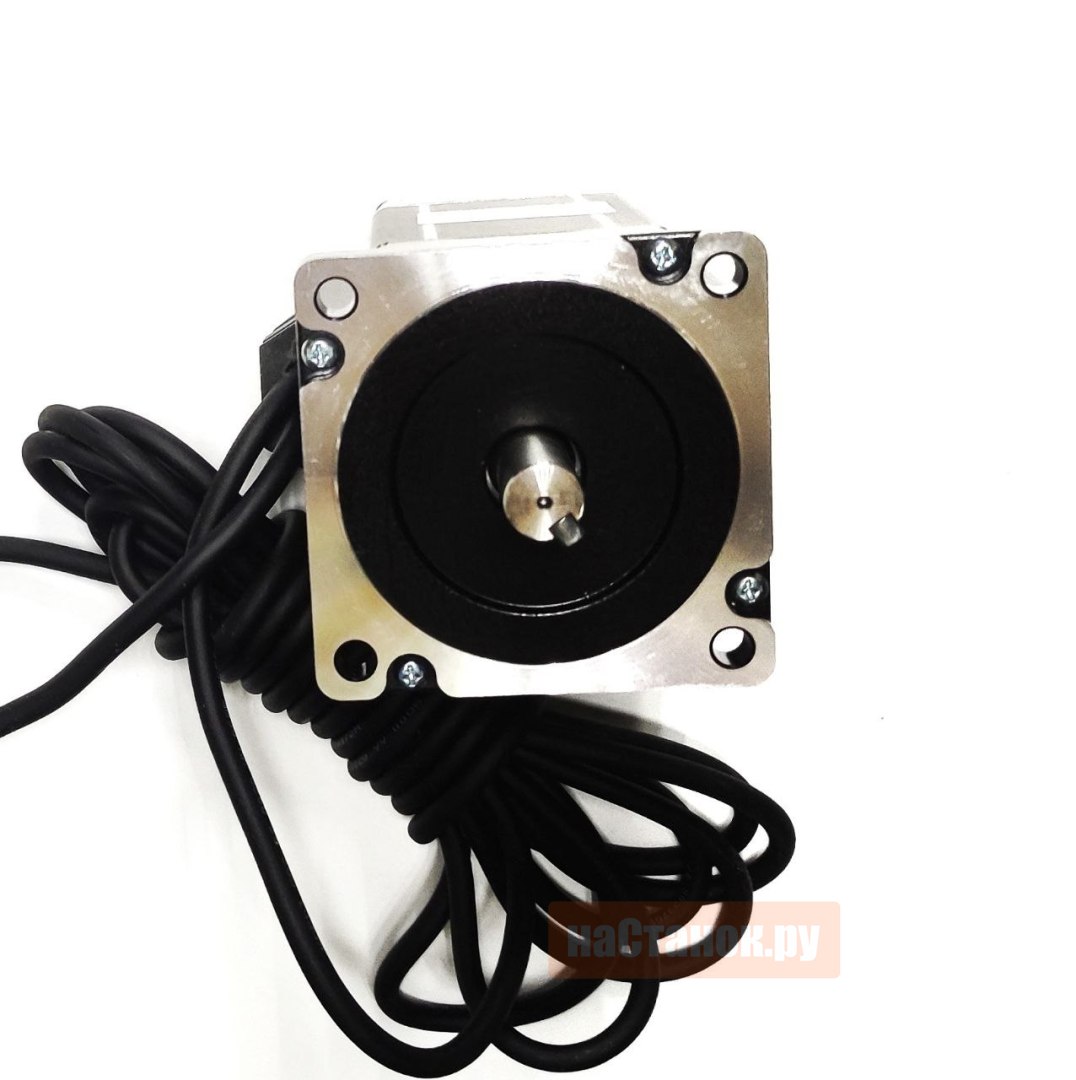

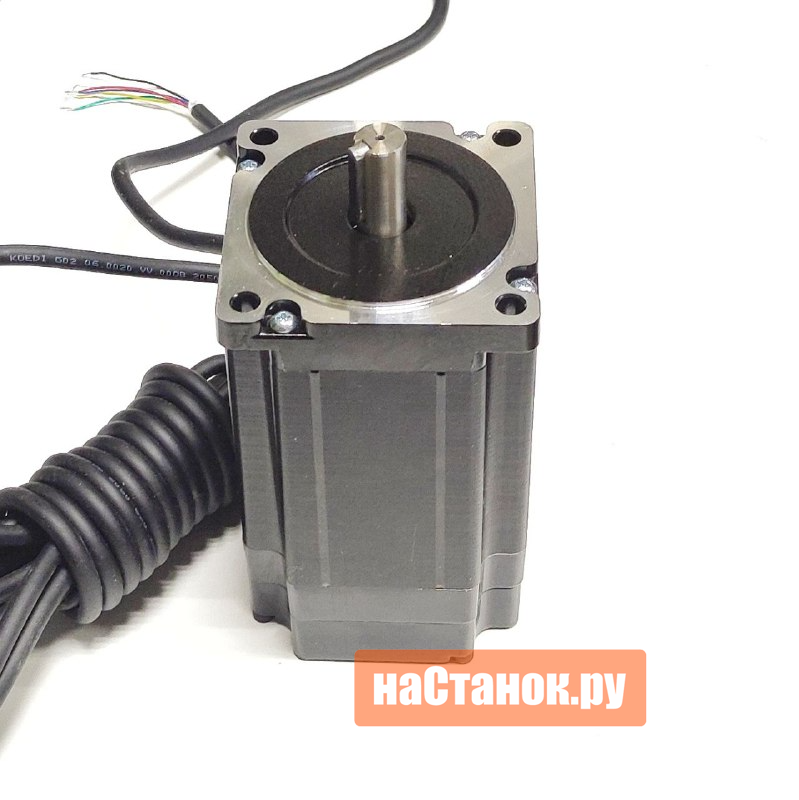

Nema34 Гибрид 12Nm 5.8А d14mm 180mm + HBS86S + 8метров

Шаговый двигатель Nema 34HBS86S – действительно мощное и точное решение для автоматизированных систем. Вот ключевые моменты, которые стоит учесть при его использовании:

🔧 Подключение и управление
- Биполярный тип требует соответствующего драйвера (например, DM860H, TB6600 или аналоги с током ≥6 А).
- Цветовая маркировка:
-A+ (черный),A- (зеленый) – первая обмотка.
- B+ (красный), B- (синий) – вторая обмотка.
- Важно: Перепутывание фаз снижает момент и точность.

⚡ Параметры питания
- Номинальный ток: 6 А – драйвер должен поддерживать этот ток (лучше с запасом 10-20%).
- Напряжение: Зависит от драйвера, но обычно 24–48 В (чем выше – тем лучше динамика на высоких скоростях).

📊 Механические характеристики
- Удерживающий момент: 8.3 Н·м – подходит для нагрузок с инерцией (например, ЧПУ с тяжелыми осями).
- Угол шага: 1.8° (200 шагов/оборот). Для большей точности можно использовать микрошаг (1/2, 1/8 и т.д.).

🛠 Советы по применению
1. Охлаждение: При длительной работе на высоких токах возможен нагрев – рекомендуется радиатор или активное охлаждение.
2. Защита от резонанса: На средних скоростях шаговые двигатели склонны к вибрациям. Микрошаг или демпфирующие муфты помогают снизить эффект.
3. Подбор драйвера: Лучше выбирать драйвер с функцией автоподстройки тока (например, StealthChop у TMC).

⚠️ Ограничения
- Высокий индуктивный характер обмоток – на больших скоростях момент падает. Для задач с динамикой (например, 3D-печать на высоких скоростях) может потребоваться тюнинг драйвера.
- Энергопотребление: При работе от 6 А и 48 В мощность достигает ~288 Вт на две фазы – блок питания должен быть соответствующим.

📌 Итог
Nema 34HBS86S – отличный выбор для ЧПУ, крупных 3D-принтеров и промышленных решений, где критичны момент и надежность. Для оптимальной работы уделите внимание драйверу, питанию и механической части системы.

Если у вас есть конкретный сценарий применения – могу помочь с расчетами! 🤖
