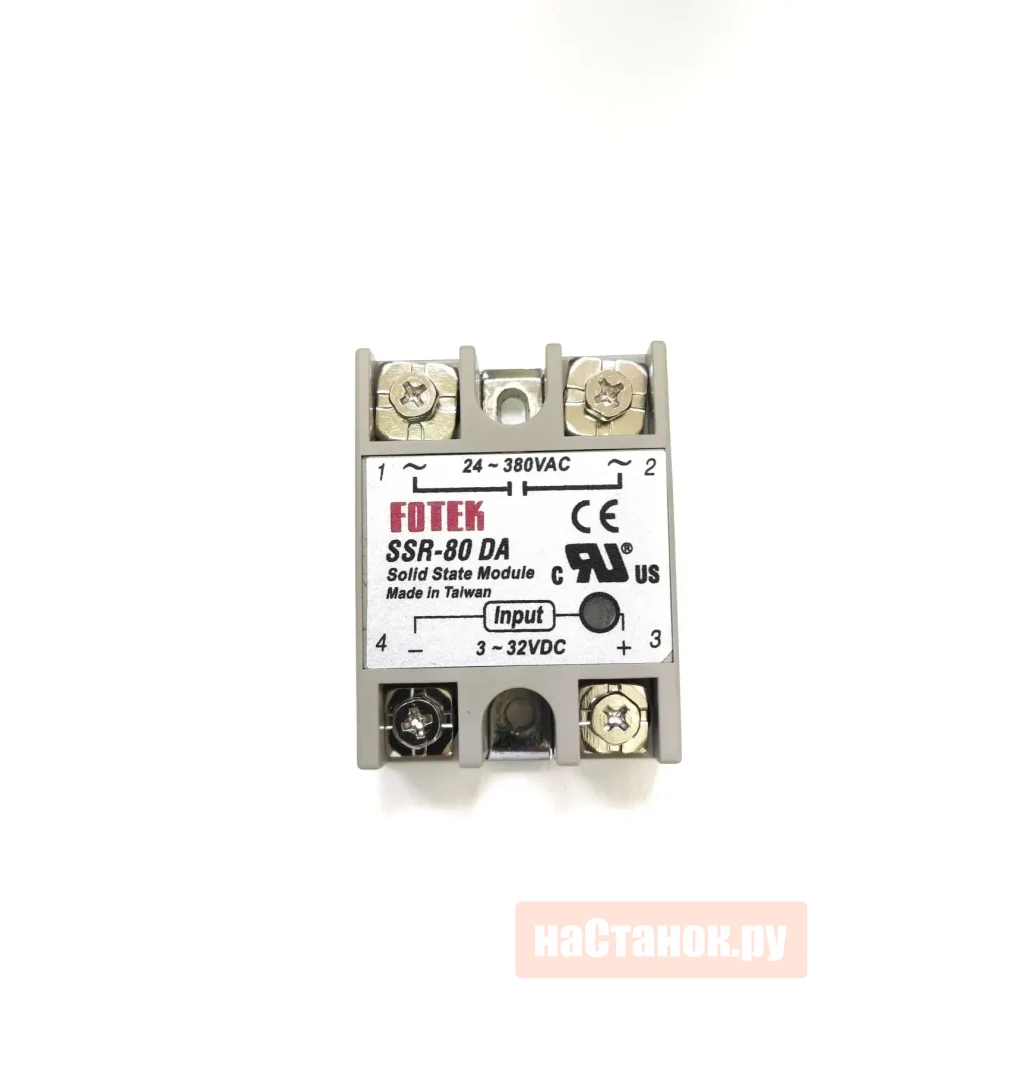

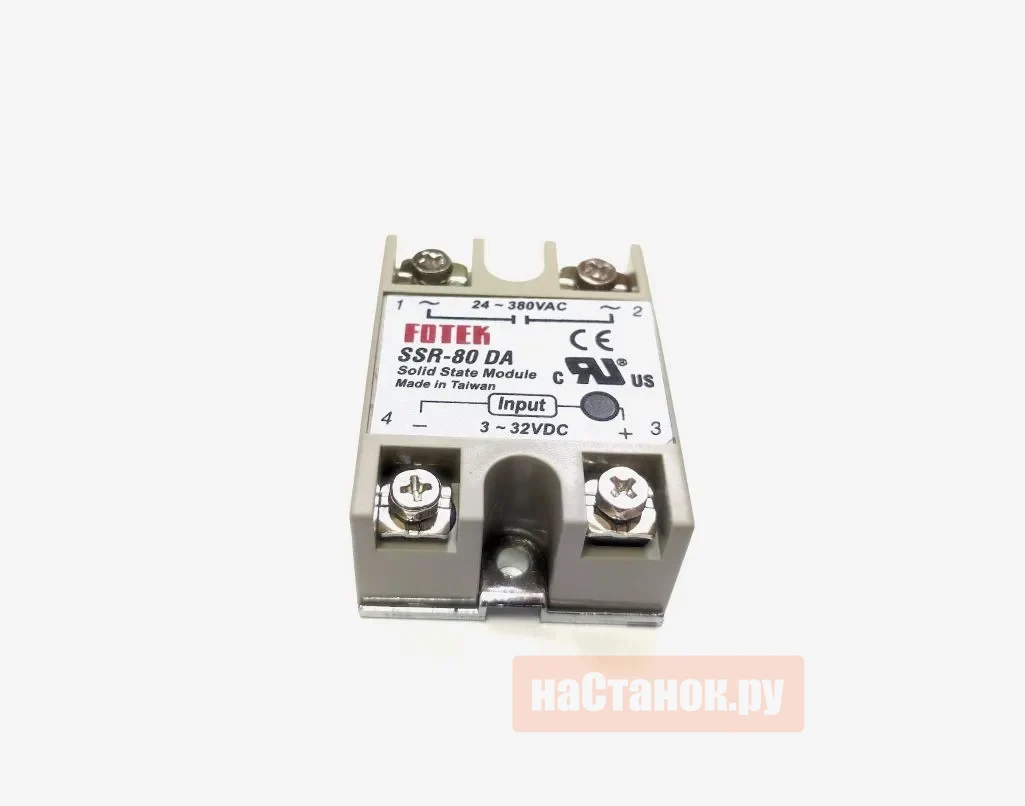

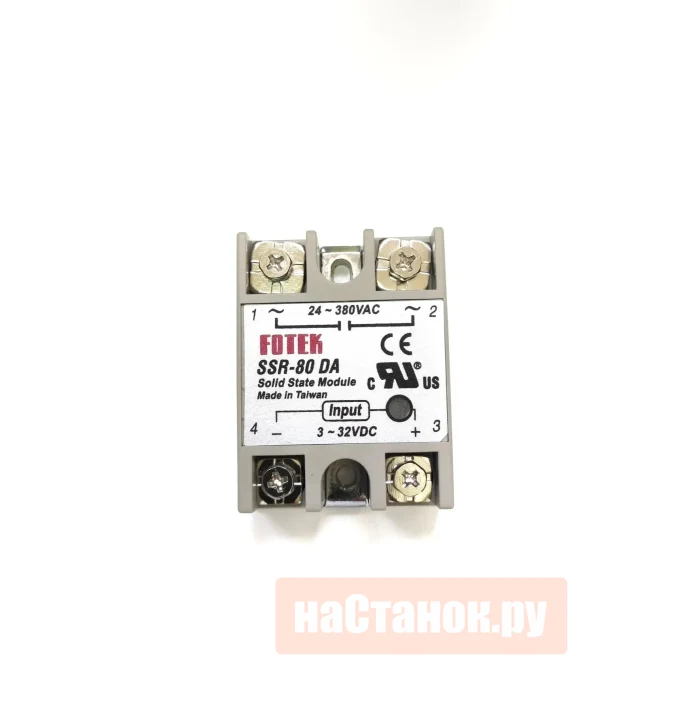

Твердотельное реле SSR-80 DA (сигнал DC)

Анализ характеристик

SSR-80DA — это мощный бесконтактный коммутатор, работающий по принципу Zero Cross (переход через ноль). Это означает, что он включает нагрузку только в тот момент, когда синусоида переменного тока пересекает ноль, что защищает подключенное оборудование от бросков пускового тока и снижает помехи.

Ключевые параметры:
Управление: 3–32 В DC (постоянный ток).
Коммутация: 24–380 В AC (переменный ток), до 80 А.
Охлаждение: Обязательно использование радиатора. При токах выше 40–50 А требуется принудительный обдув (вентилятор).

Важное предостережение: Для какой задачи вы подбираете реле?

В вашем описании есть критически важное примечание: «твердотельные реле типа SSR не предназначены для коммутации электродвигателей»

Выбор подходящего элемента (запас по току) кардинально отличается в зависимости от типа нагрузки:

1. Если нагрузка — Резистивная (ТЭНы, нагреватели, лампы накаливания)
Это «родная» стихия для SSR-80DA.
Особенности: Нагрузка стабильна, пусковые токи практически равны рабочим.
Рекомендация: Достаточно запаса 1,5–2 раза.
Итог: Если ваш ТЭН потребляет 40–50 А (около 10–11 кВт при 220В), это реле подойдет идеально. При токе 60–80 А вам понадобится более мощная модель (например, SSR-100 или SSR-120) или идеальный теплоотвод.

2. Если нагрузка — Индуктивная (электродвигатели, насосы, компрессоры)
Здесь ситуация сложнее. SSR-80DA не рекомендуется к использованию для этой цели без серьезных мер предосторожности.
Особенности: Электродвигатели при пуске потребляют ток в 5–8 раз выше номинального. SSR на 80 А, управляющий двигателем мощностью всего 2–3 кВт, может выйти из строя при первом же пуске из-за перегрева симистора.
Рекомендация: Необходим запас по току от 5 до 10 раз.
Итог: Если вы планируете управлять двигателем, этот тип реле (SSR) подходит плохо. Для двигателей чаще используют контакторы или специализированные «мягкие пускатели». Если же вы вынуждены использовать SSR, берите модель с током минимум 200–250 А (например, SSR-200DA) даже для двигателя 2,2 кВт.

Критические требования к установке (на что обратить внимание)

Поскольку реле рассчитано на 80 А, но имеет падение напряжения ≤ 1,5 В, мощность тепловыделения может достигать 120 Вт (80А/1.5В). Без правильного охлаждения реле выйдет из строя за секунды.

1.Радиатор: Обязателен. Площадь радиатора должна быть максимально возможной.
2.Термопаста: Необходимо наносить термопасту (КПТ-8 или аналоги) между основанием реле и радиатором. Без нее реле перегреется.
3.Активное охлаждение: При токе свыше 40–50 А обязателен вентилятор (кулер) для обдува радиатора.
4.Защита: Не допускайте короткого замыкания на выходе. В цепи нагрузки обязательно установите быстродействующий предохранитель (gR или aR тип), так как обычные автоматические выключатели срабатывают слишком медленно для защиты полупроводников.
5.Затяжка: Винтовые клеммы для силовых проводов (сечением не менее 16 мм² для 80 А) необходимо затягивать с достаточным усилием. Слабая затяжка вызовет нагрев клеммника и выход реле из строя.

Резюме

SSR-80DA — это надежный бесконтактный ключ для управления мощными нагревателями (ТЭНами) с возможностью частых переключений (например, для ПИД-регуляторов температуры).
