Система охлаждения для станка (змеевидная трубка)

1. Змеевик как теплообменник (Внутренняя система охлаждения шпинделя)

Это замкнутая система, предназначенная для отвода тепла от самого шпинделя (его двигателя и подшипников).

Принцип работы:
Назначение: Отвод внутреннего тепла, выделяемого электродвигателем и подшипниками шпинделя во время работы. Предотвращение перегрева и тепловой деформации самого шпинделя.
Конструкция: Змеевик (металлическая трубка, часто медная или алюминиевая) плотно контактирует с нагревающимися частями шпинделя внутри его корпуса.
Теплоноситель: Специальная жидкость (вода, тосол, антифриз) циркулирует по замкнутому контуру: змеевик -> насос -> внешний радиатор или холодильник -> обратно в змеевик.
Процесс: Тепло от шпинделя через стенки трубки передается жидкости. Жидкость, в свою очередь, охлаждается в радиаторе (похожем на автомобильный) и возвращается обратно.

Ключевые моменты (из вашего текста):
Виды: Трубчатые радиаторы (как в холодильнике) или гибкие трубки для сложной прокладки.
Критерии выбора: Мощность теплоотвода (зависит от мощности шпинделя), герметичность, химическая стойкость материала трубки.
Это система жизнеобеспечения шпинделя, особенно критична для высокооборотистых шпинделей.

2. Гибкая сегментная трубка для подачи СОЖ/воздуха (Внешняя система охлаждения зоны резания)

Это открытая система, предназначенная для охлаждения режущего инструмента и заготовки непосредственно в зоне обработки.

Принцип работы:
Назначение:
1,Охлаждение инструмента и заготовки в зоне резания.
2.Удаление стружки из зоны обработки.
3.Смазка (если используется СОЖ) для уменьшения трения.

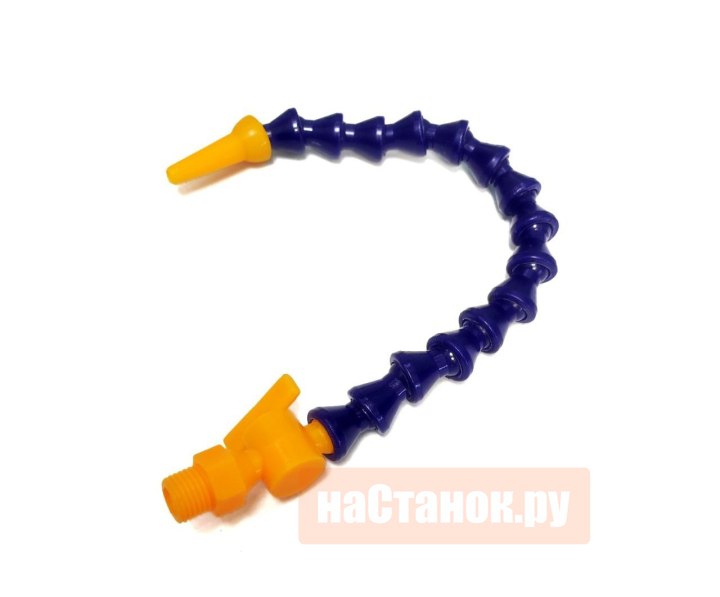

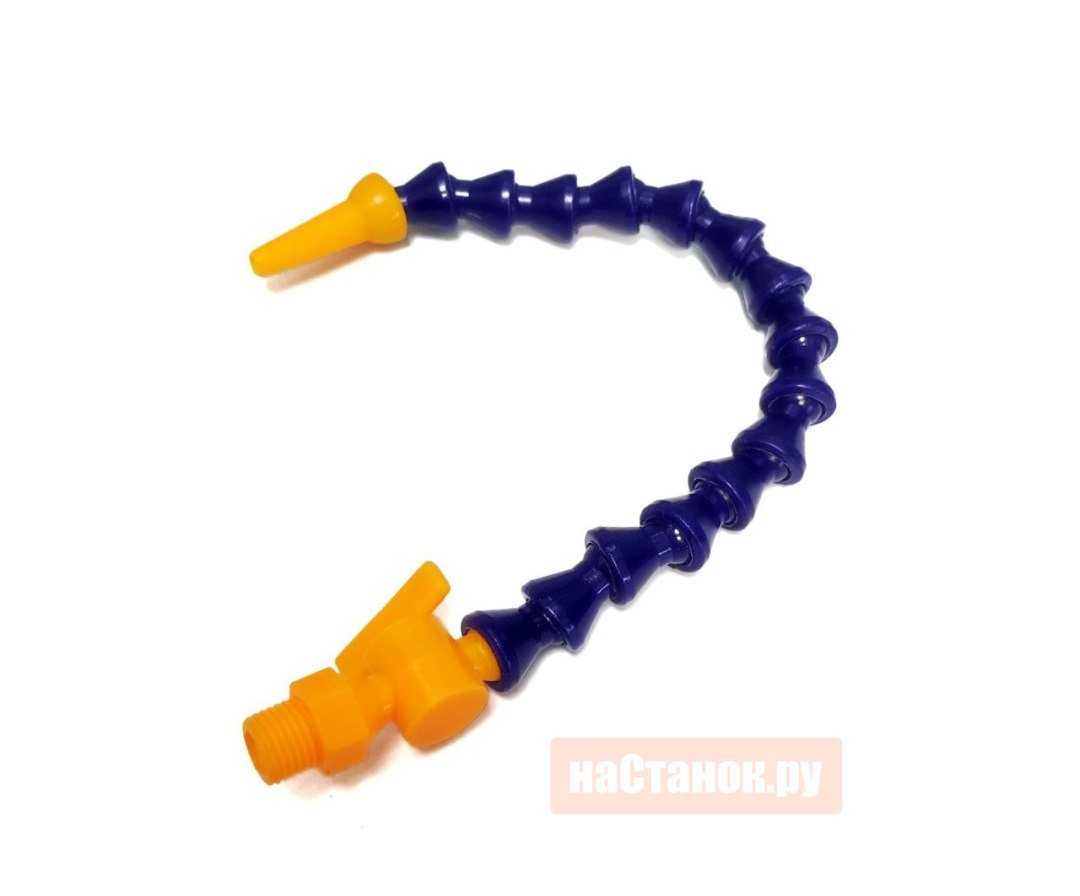

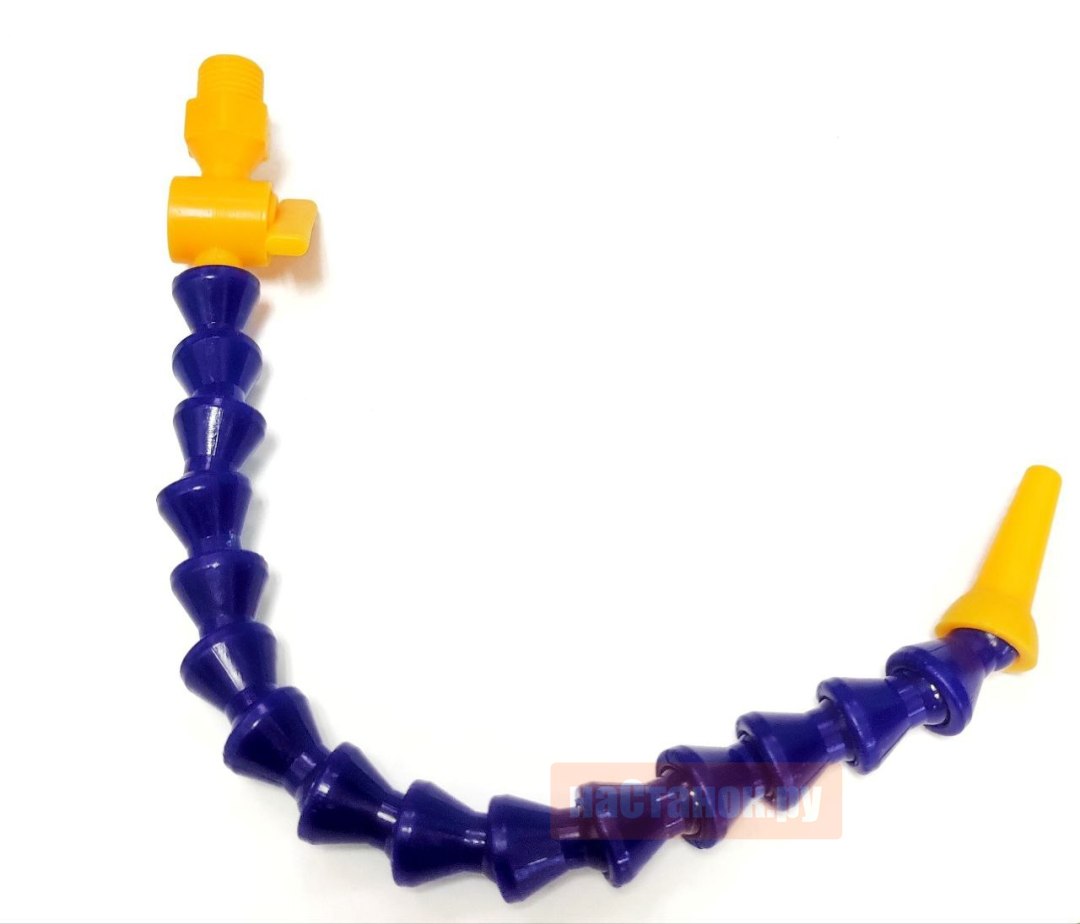

Конструкция: Гибкая трубка (например, **Loc-Line**), состоящая из множества шаровых сочленений. Позволяет вручную придать ей любую форму и точно направить форсунку (сопло).
Охлаждающая среда: Смазочно-охлаждающая жидкость (СОЖ, эмульсия) или сжатый воздух (для обдува).
Процесс: Жидкость или воздух под давлением подаются по трубке и через форсунку попадают точно на режущую кромку инструмента.

Критерии выбора и преимущества (из вашего текста):
Гибкость и точность:Возможность миллиметровой настройки положения.
Простота монтажа: Часто на магнитном основании для быстрого перемещения.
Универсальность: Подходит для СОЖ и воздуха.
Надежность: Устойчивость к маслам и агрессивным средам.
