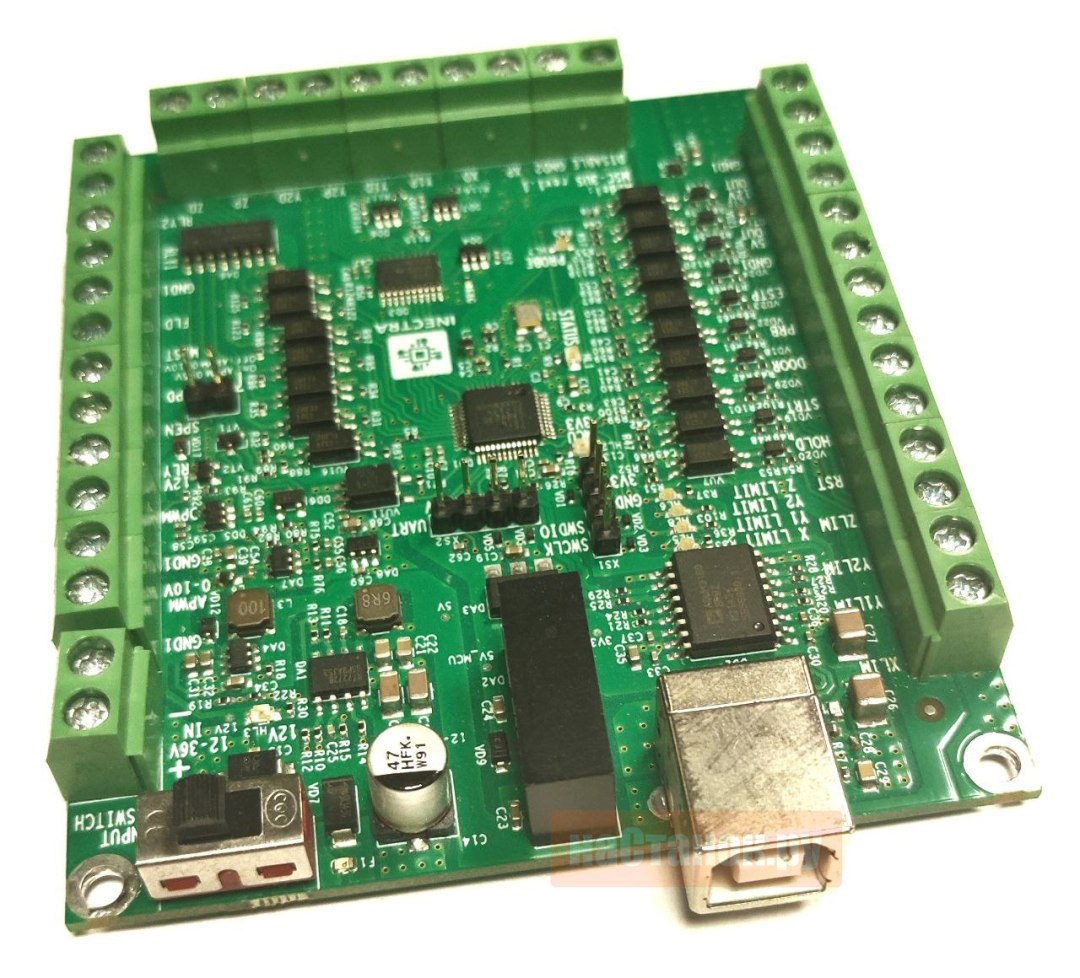

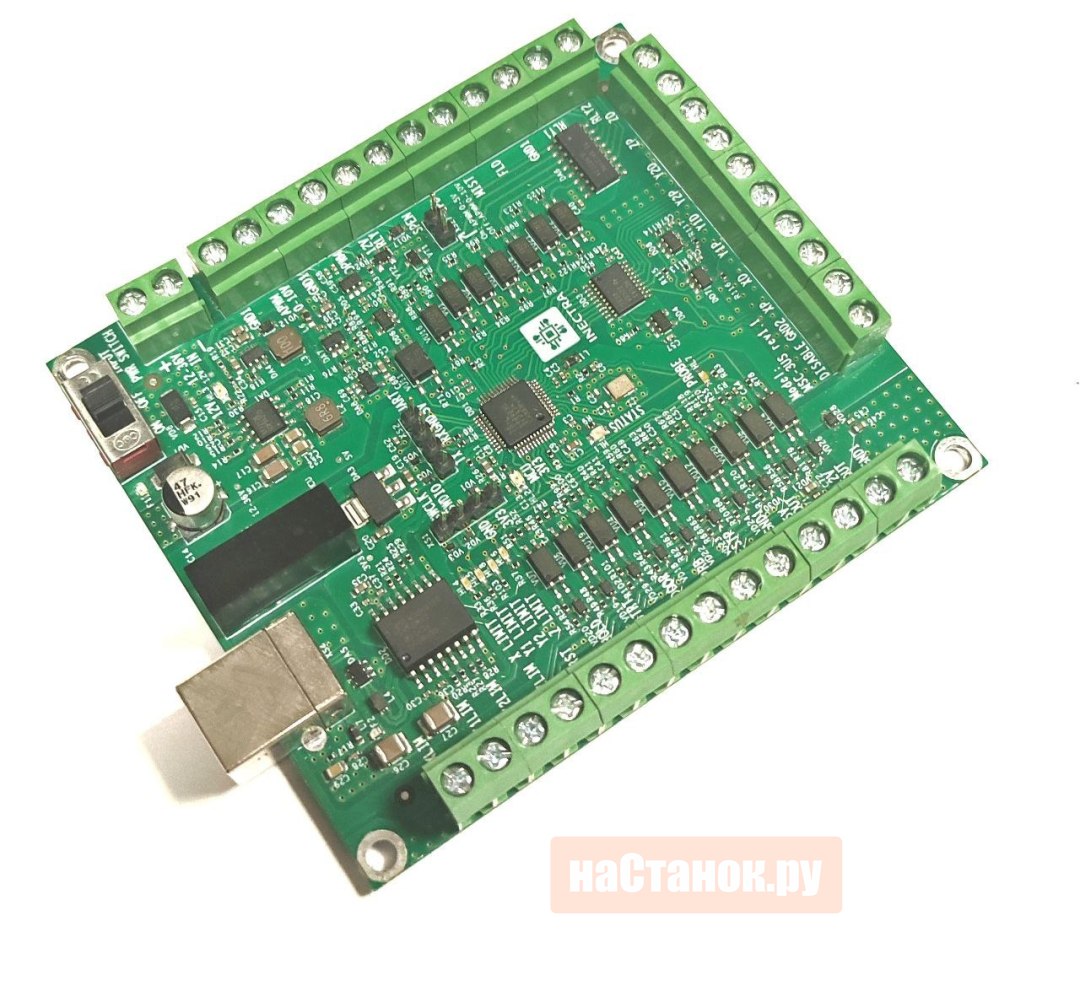

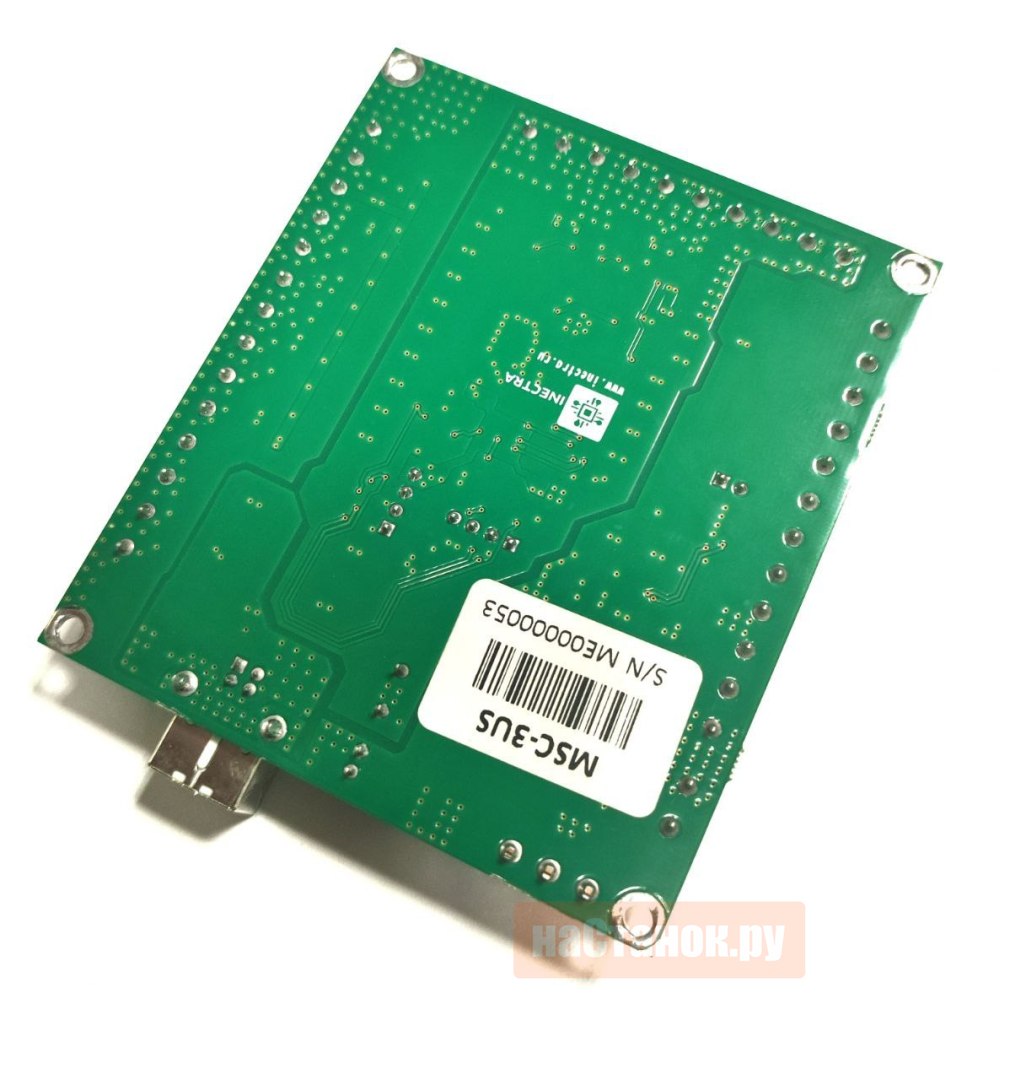

Контроллер ЧПУ Inectra MSC-3US

Обзор ЧПУ-контроллера Inectra MSC-3US

Inectra MSC-3US — это современный 3-осевой контроллер, предназначенный для управления фрезерными станками с ЧПУ. Его ключевая философия — надёжность, точность и независимость от управляющего компьютера.

Ключевые преимущества и особенности:

1. Высокая точность и стабильность:
Точность интерполяции: 1 мкм.
Частота шагового сигнала (Step): до 170 кГц.
Стабильный сигнал ШИМ и 0-10В:Обеспечивает плавное и точное управление скоростью шпинделя.
Не зависит от ПК: Все сигналы (Step/Dir, ШИМ) генерируются самой платой, что исключает влияние задержек и нагрузки на компьютере.

2. Надёжность и защита:
Гальваническая изоляция (опторазвязка): Полная защита от промышленных помех. Разделение "шумных" (двигатели, питание) и "тихих" (логика, ПК) цепей.
Широкий диапазон питания: 12–36 В.
Расширенный температурный диапазон: от –20 до +70 °C, что подходит для использования в неотапливаемых помещениях.

3. Уникальная функция для больших станков:
Автовыравнивание оси Y: Контроллер использует два концевых датчика для автоматической синхронизации двух двигателей на оси Y. Это критически важно для портальных станков с большим рабочим полем, чтобы сохранять перпендикулярность осей X и Y и бороться с перекосом портала.

4. Удобство и гибкость управления:
Несколько интерфейсов: USB, Bluetooth, UART.
Совместимость с ОС: Программное обеспечение работает под 32/64-битными Windows и Linux.
Поддержка беспроводных пультов и джойстиков: Например, WHB-04B.

5. Продвинутый функционал:
Одновременное подключение инструментов: Возможность подключить и шпиндель, и LED-лазер с автоматической подстройкой координат (смещение инструмента).
Автовосстановление после сбоя питания: Контроллер запоминает место остановки и может продолжить выполнение G-кода с прерванного места.
Компенсация неровностей стола: Позволяет нивелировать небольшие перепады высоты рабочего стола.
Макросы: Возможность создания и использования макросов для автоматизации часто выполняемых операций.

Для кого этот контроллер?

Владельцы станков Filato, Hommel, Beaver и других аналогичных 3-осевых фрезерных станков.
Пользователи портальных станков с большим рабочим полем, где критически важна синхронизация оси Y.
Те, кто ценит надёжность и защиту от помех в промышленных условиях.
Пользователи, которые хотят независимости от ПК и используют Linux.

Итог:

Inectra MSC-3US позиционируется как не просто контроллер, а интеллектуальное и отказоустойчивое решение. Его главные "козыри" — это встроенная система автовыравнивания для больших станков, полная гальваническая развязка и собственная генерация сигналов, что в совокупности делает его одним из самых надёжных и функциональных вариантов на рынке для 3-осевого фрезерования.
