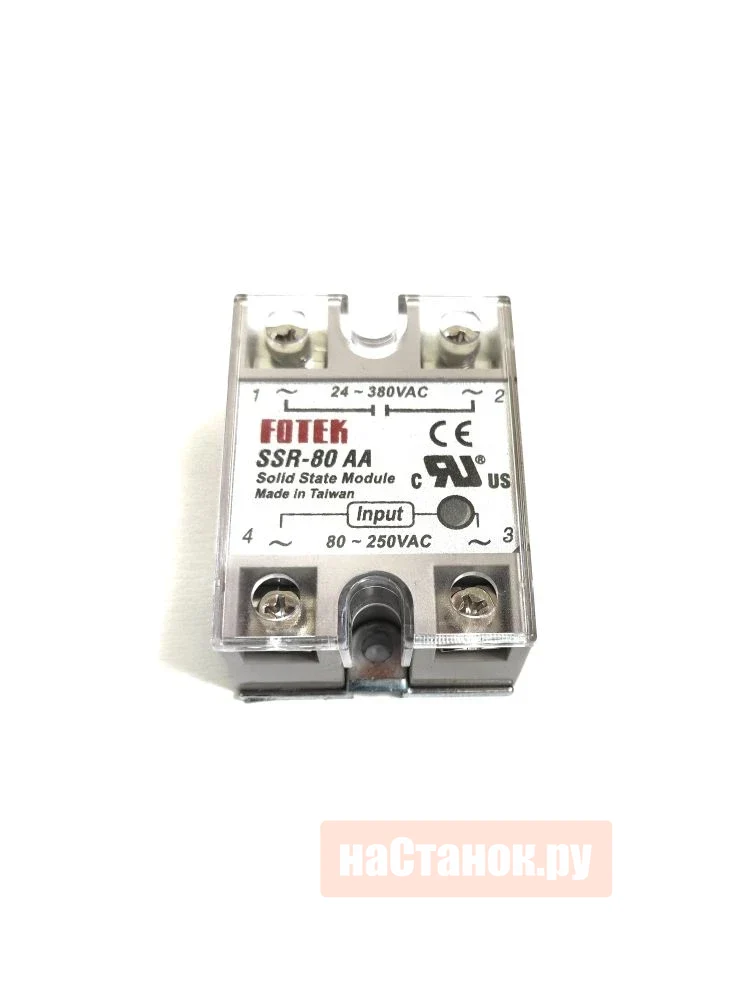

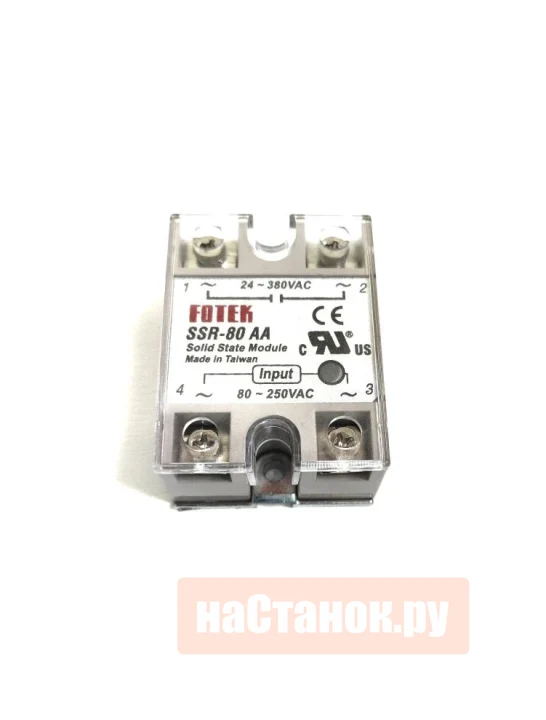

Твердотельное реле SSR-80 АA (сигнал VC)

1. Критический анализ параметров

Ток утечки (≤5 мА):
Это относительно высокое значение для полупроводникового реле (обычно 1–2 мА для хороших моделей). 5 мА — это пограничное значение, при котором может наблюдаться «свечение» светодиодных ламп или саморазогрев ТЭНов малой мощности в выключенном состоянии. Если нагрузка чувствительна к току утечки, в схему может потребоваться добавление шунтирующей нагрузки (резистора или контактора).

Тип коммутации (Zero Cross / Переход через ноль):
В характеристиках указано «низкий уровень электромагнитных помех благодаря методу определения перехода напряжения через ноль». Это важное уточнение:
Плюсы: Идеально для активной нагрузки (ТЭНы, нагреватели, галогенные лампы). Коммутация происходит в момент, когда синусоида проходит через ноль, что исключает броски тока и помехи.
Минусы: Такое реле нельзя использовать для управления индуктивной нагрузкой (двигатели, трансформаторы) без запаса по току в 5–8 раз, как вы верно заметили. Более того, при управлении двигателем (особенно мощным) может возникнуть эффект «негасания» из-за противо-ЭДС или срыв синхронизации перехода через ноль.

2. Важные уточнения по монтажу и охлаждению

Тепловыделение: При токе 80 А падение напряжения на симисторе (внутреннем ключе) может составлять около 1,2–1,5 В. Мощность рассеивания достигает 80–120 Вт.
Без радиатора: При токе >5 А реле выйдет из строя за секунды или минуты из-за теплового пробоя перехода.
Рекомендуемый радиатор: Площадь охлаждающей поверхности должна составлять не менее 200–300 кв. см (например, радиатор от старого компьютера или специальный алюминиевый профиль высотой 40–60 мм) для токов 40–50А. Для токов 80А строго обязателен активный обдув (вентилятор 80–120 мм), иначе даже большой радиатор будет перегреваться.
Снижение номинала: В закрытом шкафу (IP40 это допускает, но не подразумевает принудительную вентиляцию шкафа) максимальный длительный рабочий ток падает до 50–60 А.

3. Рекомендации по применению для вашей модели

Исходя из маркировки SSR-80 AA (управление AC–AC) и характеристик:

1.Для терморегуляторов: Это реле идеально подходит для подключения к выходам простых термостатов, работающих напрямую от сети 220В (без гальванической развязки). Вам не нужен отдельный блок питания на 3–32 В DC, как в моделях серии DA (DC–AC).
2.Защита: Поскольку это мощное реле, настоятельно рекомендуется установить быстродействующие плавкие вставки (FF) или полупроводниковые предохранители на ток 80–100 А в цепь нагрузки. Внутренняя защита реле не имеет, и при коротком замыкании симистор разрушится мгновенно.
3.Схема подключения:
Вход (управление): Клеммы 3 (+) и 4 (-) условно (для AC полярность не важны). Подается фаза (80–250V AC).
Выход (нагрузка): Клеммы 1 и 2. Обычно фаза с автомата заходит на 1, с 2 идет на нагрузку. Ноль на нагрузку идет напрямую (минуя реле).

Возможные ограничения

Не для частого переключения: Хотя время включения/выключения указано как ≤10 мс, из-за технологии Zero Cross реле не подходит для «фазового» регулирования мощности (диммирования). Оно работает только как «включено/выключено» (on/off) с задержкой до половины периода сетевой частоты.
Совместимость с индуктивностью: Если планируется управлять насосом или вентилятором (особенно однофазным), настоятельно рекомендую добавить RC-цепочку (снаббер) параллельно выходу реле (в инструкции обычно указаны номиналы 47 Ом + 0,1 мкФ) или выбрать реле с защитой от перенапряжения, так как в стандартной SSR-80AA такая защита не всегда предусмотрена в бюджетных версиях.

Итог: Это надежное, мощное решение для систем отопления (ТЭНы, ИК-излучатели) и промышленного освещения, работающее в жестких условиях (УХЛ4). Главные условия долговечности — радиатор с вентилятором при токах выше 40А и надежный автомат защиты перед реле.
