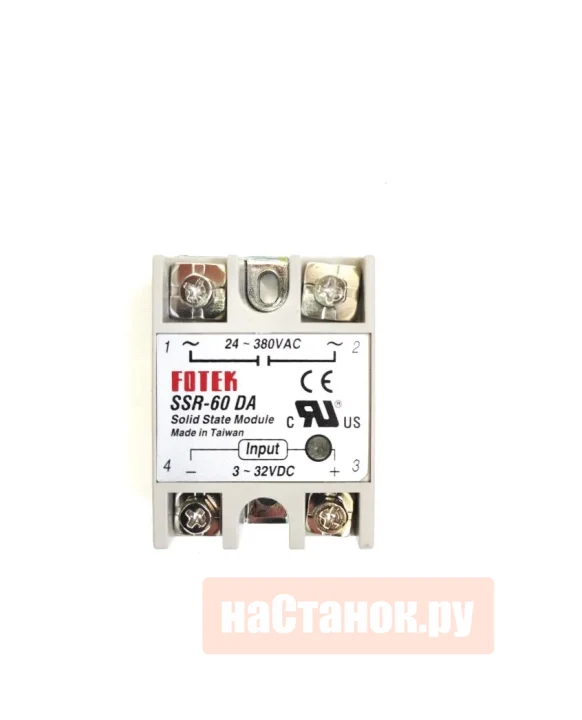

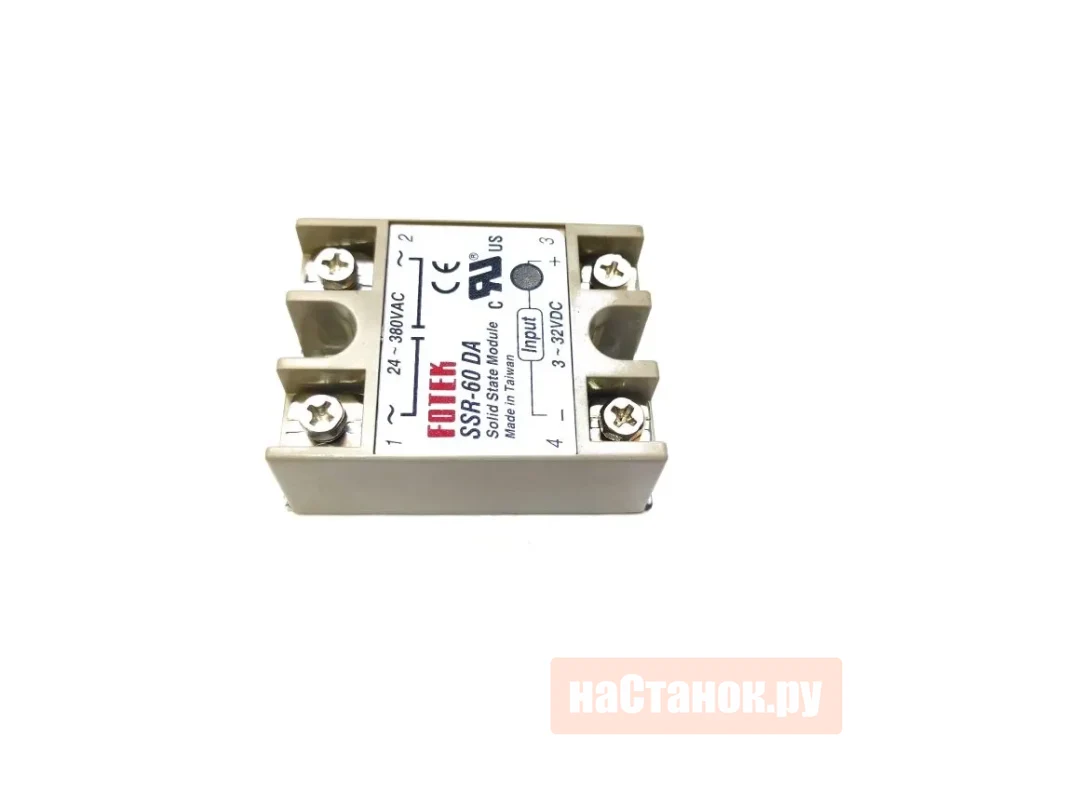

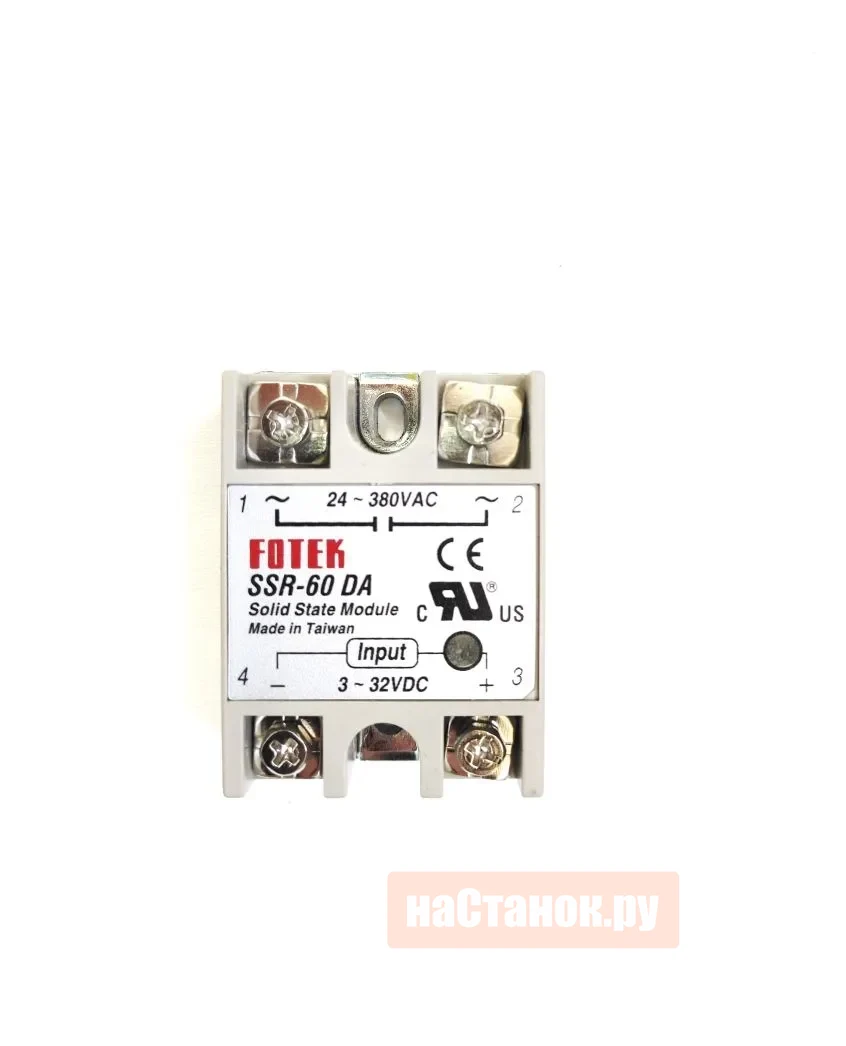

Твердотельное реле SSR-60 DA (сигнал DC)

📦 Твердотельное реле SSR-60DA
Тип: Однофазное, бесконтактное (Solid State Relay).
Назначение: Коммутация мощной нагрузки переменного тока (AC) управляющим сигналом постоянного тока (DC).

1. Расшифровка маркировки
SSR – Solid State Relay (твердотельное реле).
60 – Номинальный ток нагрузки (60 А).
D – Тип входа: Direct Current (постоянный ток управления 3–32 В).
A– Тип выхода: Alternating Current (переменный ток нагрузки 24–380 В).

2. Технические характеристики

Параметр | Значение | Примечание
Макс. ток нагрузки /60 А /Активная нагрузка (ТЭН). Для индуктивной (двигатель) требуется запас 2–3 раза.
Напряжение нагрузки / 24–380 В (AC) / Переменный ток, частота 50/60 Гц.
Напряжение управления / 3–32 В (DC) / Постоянный ток. Совместимо с PLC, ПИД-регуляторами, микроконтроллерами.
Ток управления / 3–25 мА / Малое потребление по входу.
Ток утечки / ≤ 2–5 мА / При выключенном состоянии. Может вызвать свечение LED-ламп или нагрев маломощной нагрузки.
Время переключения / ≤ 10 мс / Тип коммутации: Zero Cross (включение в момент перехода напряжения через ноль).
Диэлектрическая прочность/ 2,5 кВ /Изоляция между цепью управления и нагрузкой.
Рабочая температура / −20…+75 °C / При превышении требуется принудительное охлаждение.

3. Особенности и критические предостережения

⚠️ Охлаждение (Самый важный пункт)
Без радиатора: реле выдерживает ток до 5–10 А.
С радиатором: при токе более 10 А установка на алюминиевый радиатор обязательна
При токе 40–60 А: требуется активный обдув (вентилятор) + радиатор максимальной площади.
Важно:Используйте термопасту между основанием реле и радиатором. Перегрев — основная причина выхода SSR из строя.

⚡ Защита от перенапряжений и КЗ
Индуктивная нагрузка (двигатели, соленоиды, трансформаторы): Обязательно подключайте снабберную RC-цепочку (например, 0,1 мкФ + 100 Ом) или варистор (на 430–470 В) параллельно выходу реле (A1, A2). Без этого выброс ЭДС самоиндукции мгновенно пробьет симистор.
Защита от КЗ: Твердотельные реле не имеют встроенной защиты по току. Они сгорают быстрее, чем срабатывает обычный автомат. Настоятельно рекомендуется устанавливать быстродействующий полупроводниковый предохранитель (aR) на номинальный ток нагрузки.

💡 Пусковые токи
Для ламп накаливания пусковой ток в 10–15 раз выше номинала. Для надежной работы берите реле с запасом по току 5–10 кратно.
Для электродвигателей пусковые токи в 5–7 раз выше. SSR-60DA сможет "тянуть" двигатель только мощностью до 0,75–1 кВт (с большим запасом по реле и радиатором).

Описание выводов:
1.Вход (DC):
+(3-32V): Плюсовой вывод управления (обычно маркировка красным или `+`).
-(GND): Минусовой вывод управления (обычно маркировка синим или `-`).
2.Выход (AC):
A1 / Load 1: Подключение фазы сети (L).
A2 / Load 2: Подключение нагрузки (идет на ТЭН, двигатель). *Примечание: Полярность на выходе AC обычно не важна, но рекомендуется соблюдать последовательность "фаза через реле" для безопасности.*

4. Типовое применение
1.Системы нагрева: Управление ТЭНами в термопластавтоматах, экструдерах, сушильных шкафах, инкубаторах (совместно с ПИД-регулятором).
2.Освещение: Бесшумное управление мощным освещением (где щелчки контакторов недопустимы).
3.Промышленность: Коммутация маломощных вентиляторов, насосов, соленоидных клапанов (при условии защиты снаббером).

🔧 Рекомендация по выбору
Если ваша нагрузка — ТЭН мощностью 5 кВт (220В = 22,7 А), реле SSR-60DA подойдет с отличным запасом, но обязательно установите его на радиатор размером не менее 100x100x30 мм с термопастой. Если нагрузка — двигатель 2,2 кВт, лучше выбрать реле на 80–100 А, так как SSR-60DA будет работать на пределе своих возможностей по пусковым токам.
