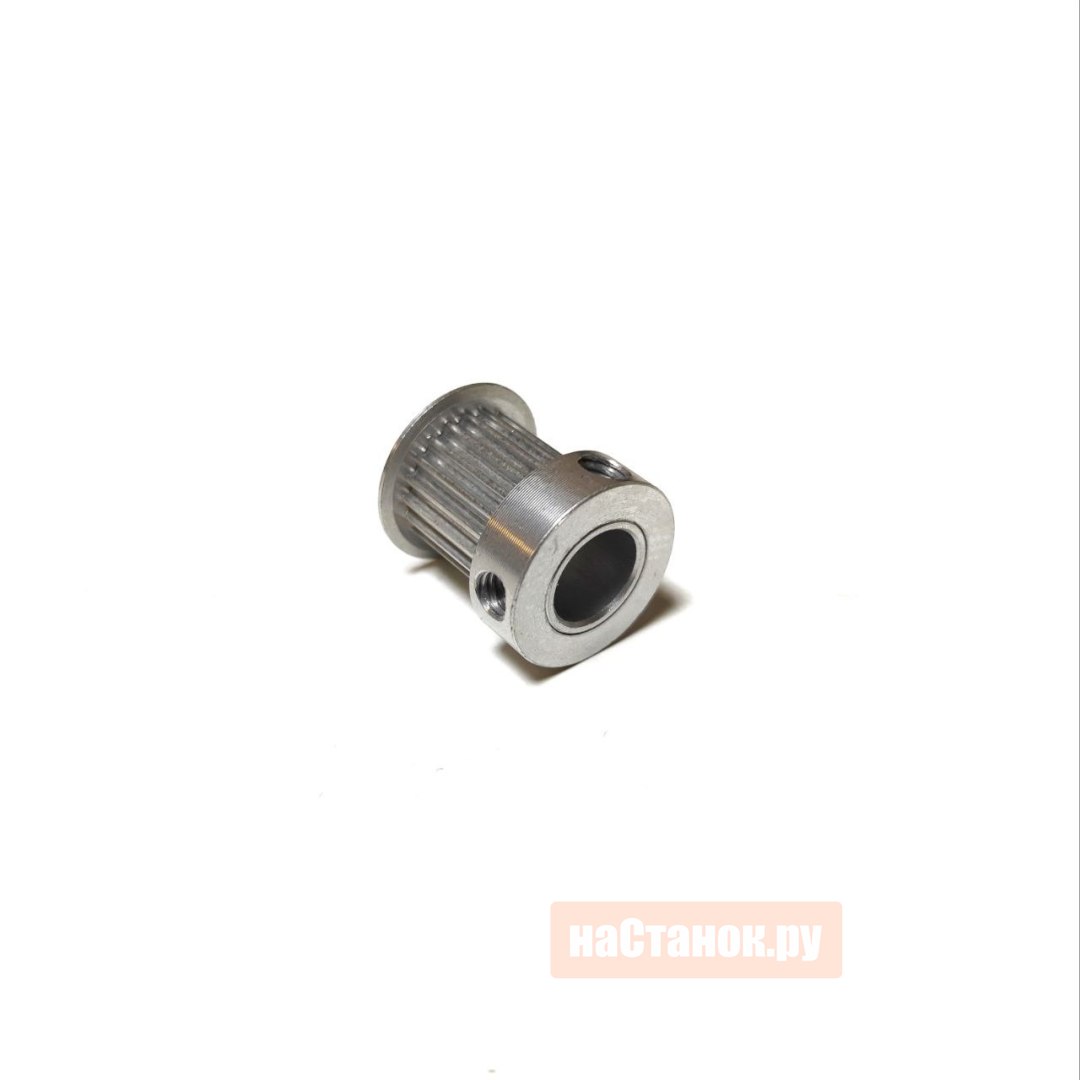

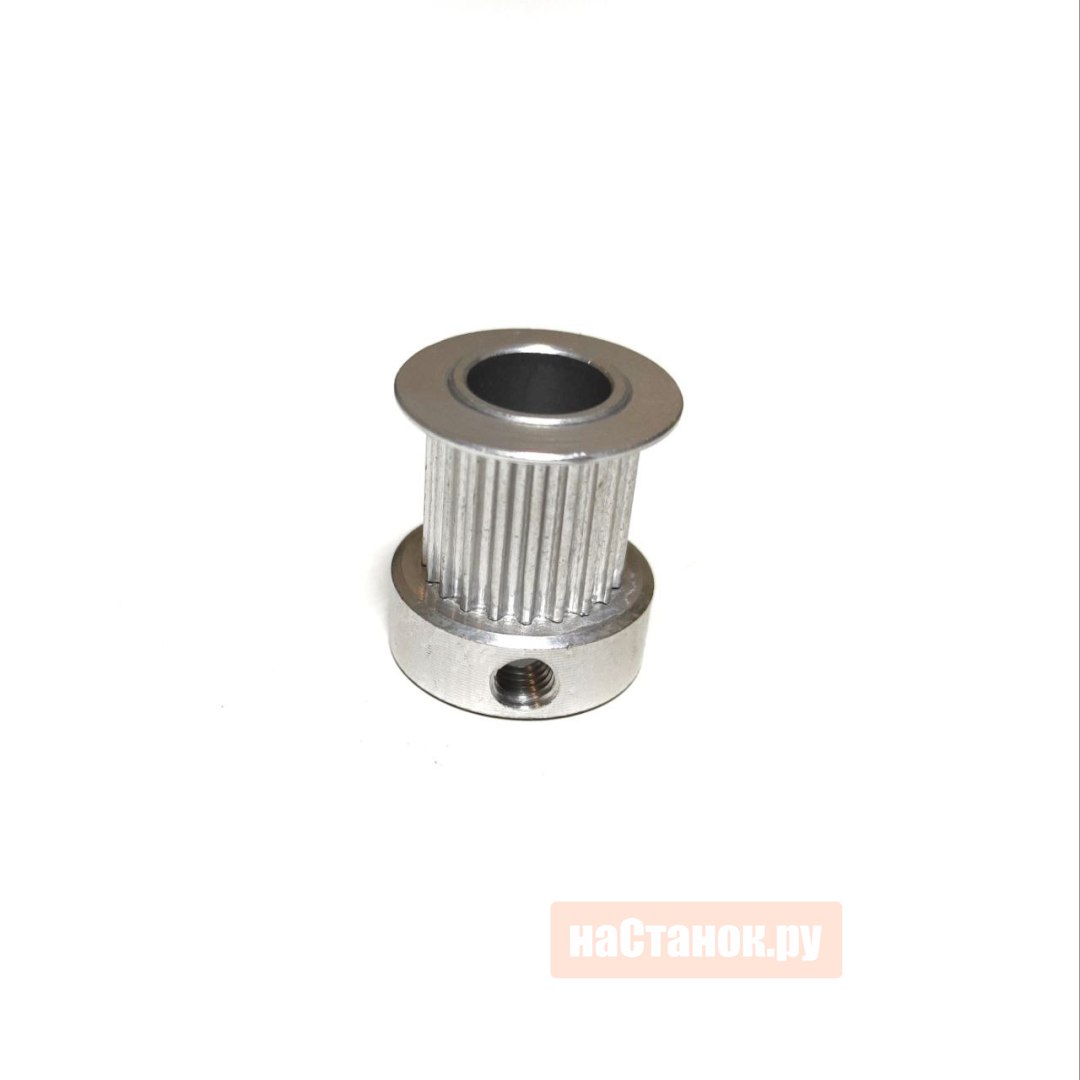

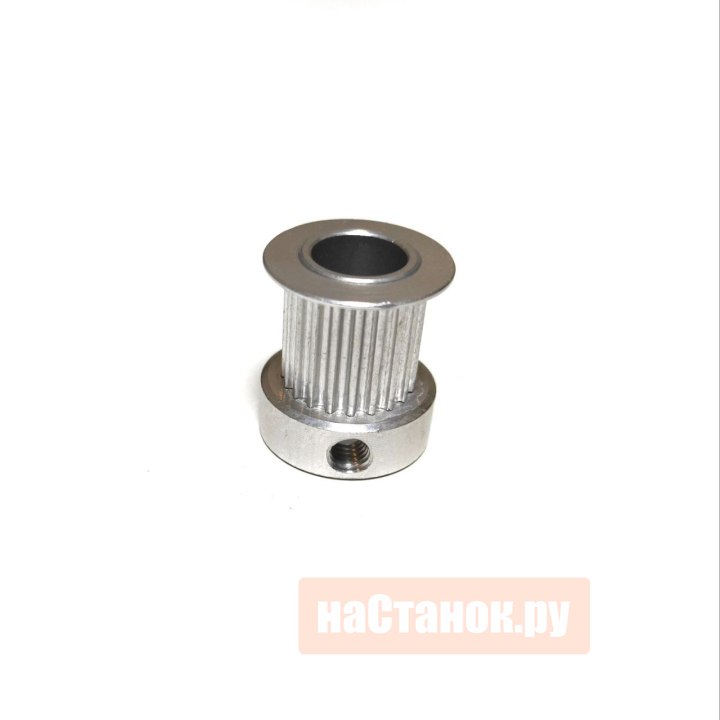

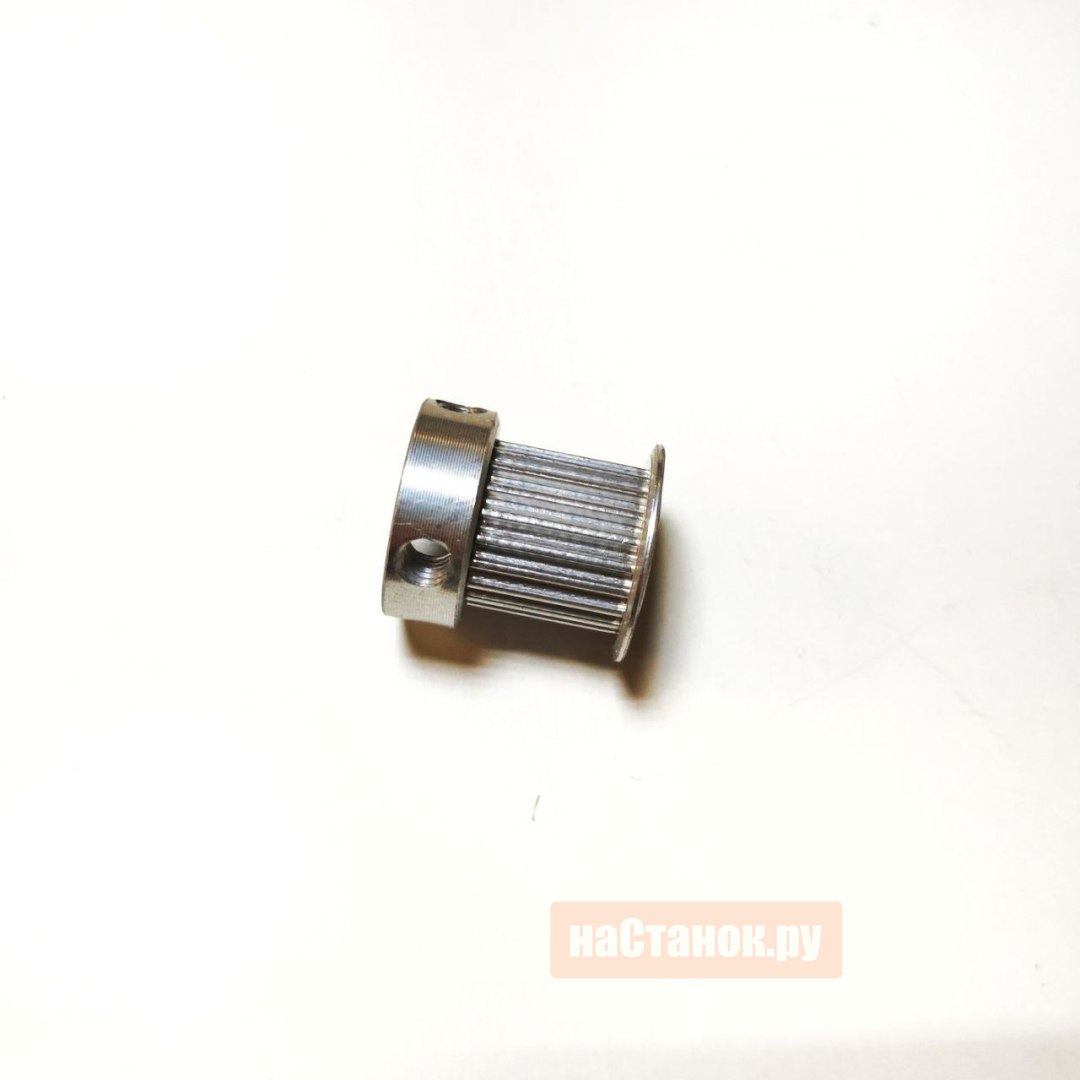

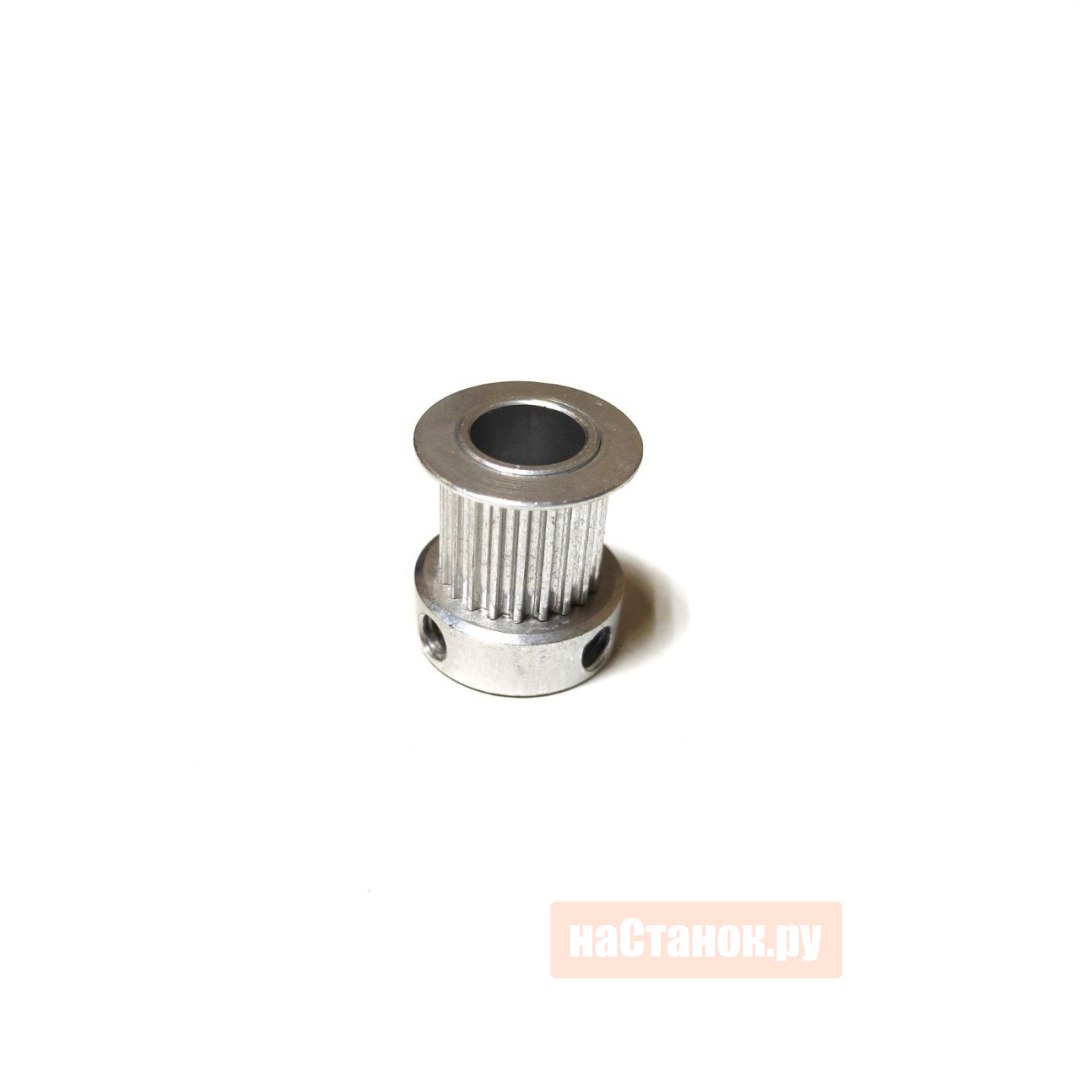

Шкив GT2 11mm z20 d8

Шкив GT2 11mm z20 d8 — это прецизионный компонент для синхронной передачи движения, который идеально подходит для задач, требующих высокой точности и отсутствия люфта, таких как 3D-печать и станки с ЧПУ.

Полная расшифровка маркировки:

1.GT2 — Профиль зуба:
Это стандарт профиля от компании Gates. Цифра "2" означает шаг зуба — 2 мм(расстояние между соседними зубьями). Это ключевая характеристика, которая должна совпадать у шкива и ремня.
Зубья имеют трапециевидную форму с закругленной вершиной, что обеспечивает лучшее сцепление и плавность хода по сравнению с устаревшим профилем T5.

2.11mm — Ширина шкива:
Определяет, с ремнем какой ширины он предназначен работать. Ремень GT2 шириной 10 или 11 мм будет правильно сидеть в этом пазу.

3.z20 — Количество зубьев (20):
Прямо влияет на передаточное число и линейное перемещение.
Расчет: За один полный оборот шкива ремень переместится на `20 зубьев * 2 мм/зуб = 40 мм`.

4. d8 — Посадочный диаметр (8 мм):
Вал двигателя или подшипника должен быть точно 8 мм для обеспечения надежной посадки.

Дополнительные характеристики (не указанные в маркировке, но важные):

Внешний диаметр (OD): Для шкива z20 с профилем GT2 внешний диаметр будет примерно 14.1-14.2 мм. Этот параметр важен для расчета конструкции и обеспечения зазоров.
Способ крепления: Как вы верно отметили, обычно для фиксации на валу используются 2 установочных винта (гужона). Размер под ключ чаще всего 2 мм или 2.5 мм.
Фланец: Часто такие шкивы поставляются с одним или двумя фланцами (бортиками), которые предотвращают соскальзывание ремня со шкива во время работы.

Ключевые преимущества (почему его выбирают):

Высокая точность: Отсутствие проскальзывания и люфта.
Повторяемость: Обеспечивает точное возвращение в исходную позицию.
Тихая работа: По сравнению с цепными передачами.
Не требует смазки: Простота в обслуживании.
Легкость: Алюминиевый сплав снижает инерцию вращающихся масс.

Области применения (дополнение к вашему списку):

Лазерные граверы
Плоттеры и чертежные машины
Робототехника (манипуляторы, оси перемещения)
Производственные и упаковочные автоматы

Важно при выборе и использовании:

Пара «шкив-ремень»: Всегда используйте шкив и ремень с одинаковым профилем (GT2) и шагом (2 мм).
Ширина: Ширина ремня должна быть равна или на 1 мм меньше ширины шкива (10-11мм ремень для 11мм шкива).
Момент затяжки: Не перетягивайте установочные винты, чтобы не повредить вал и резьбу в алюминии.
