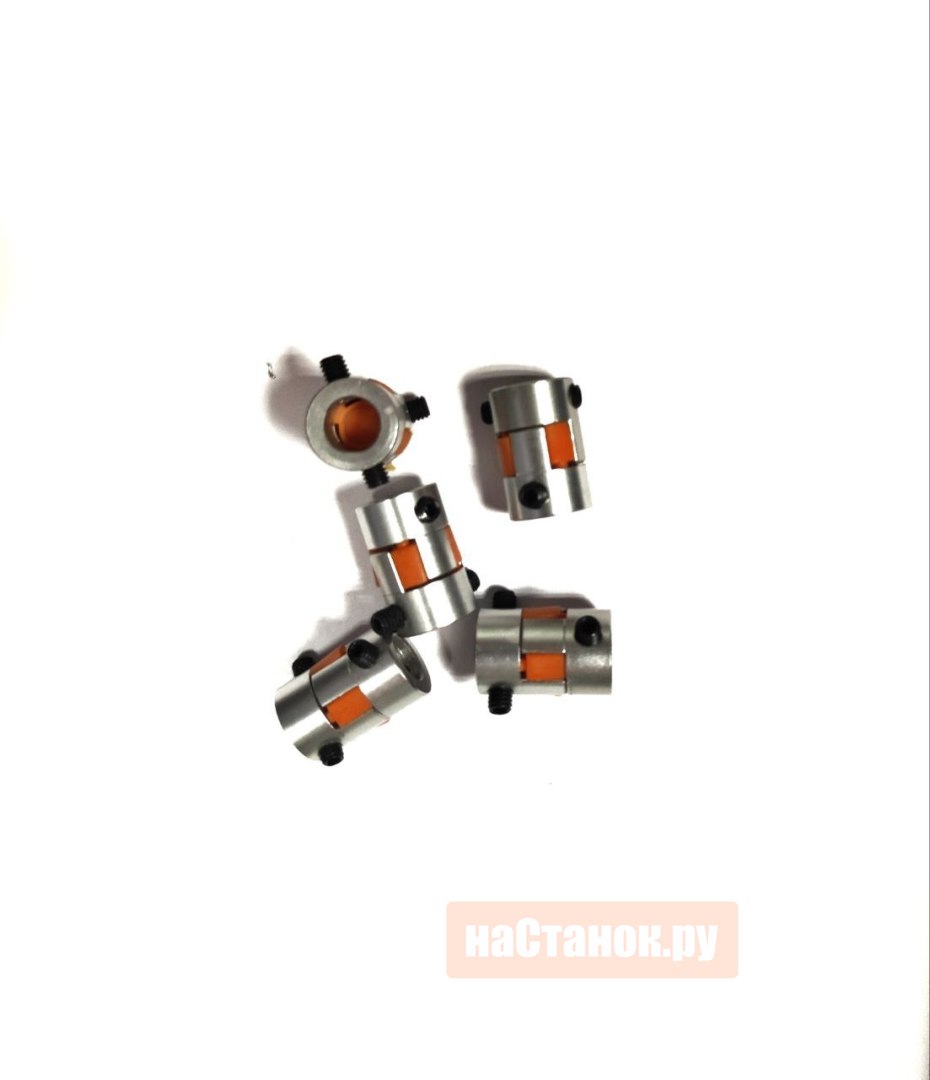

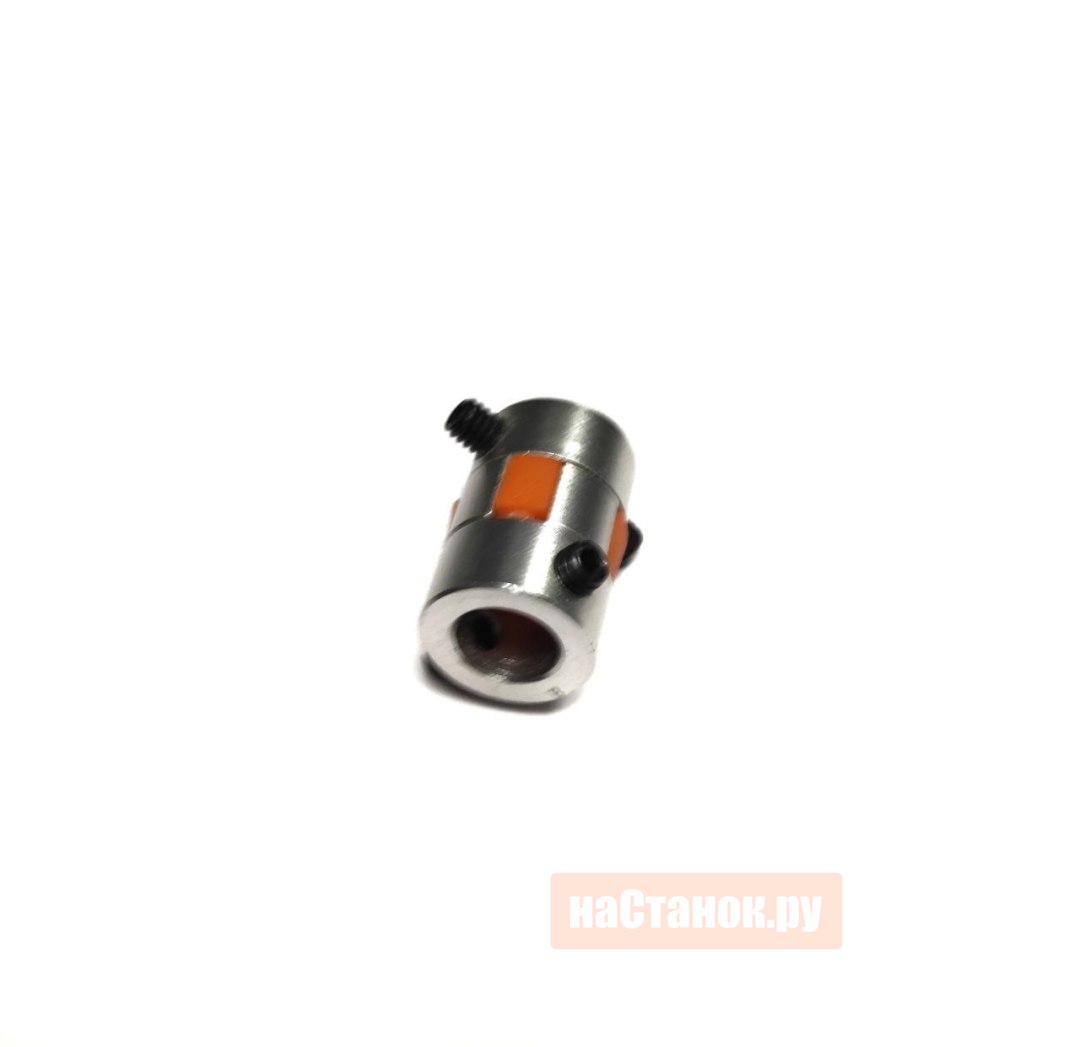

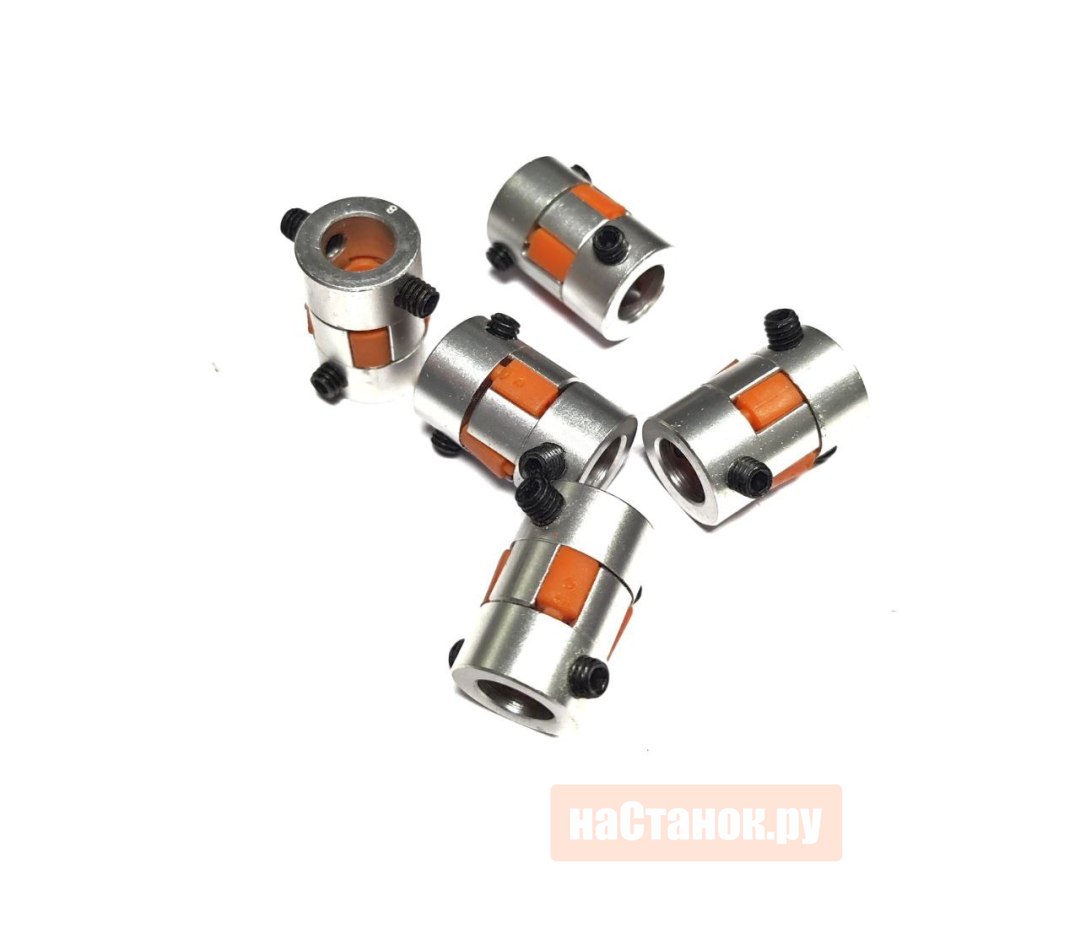

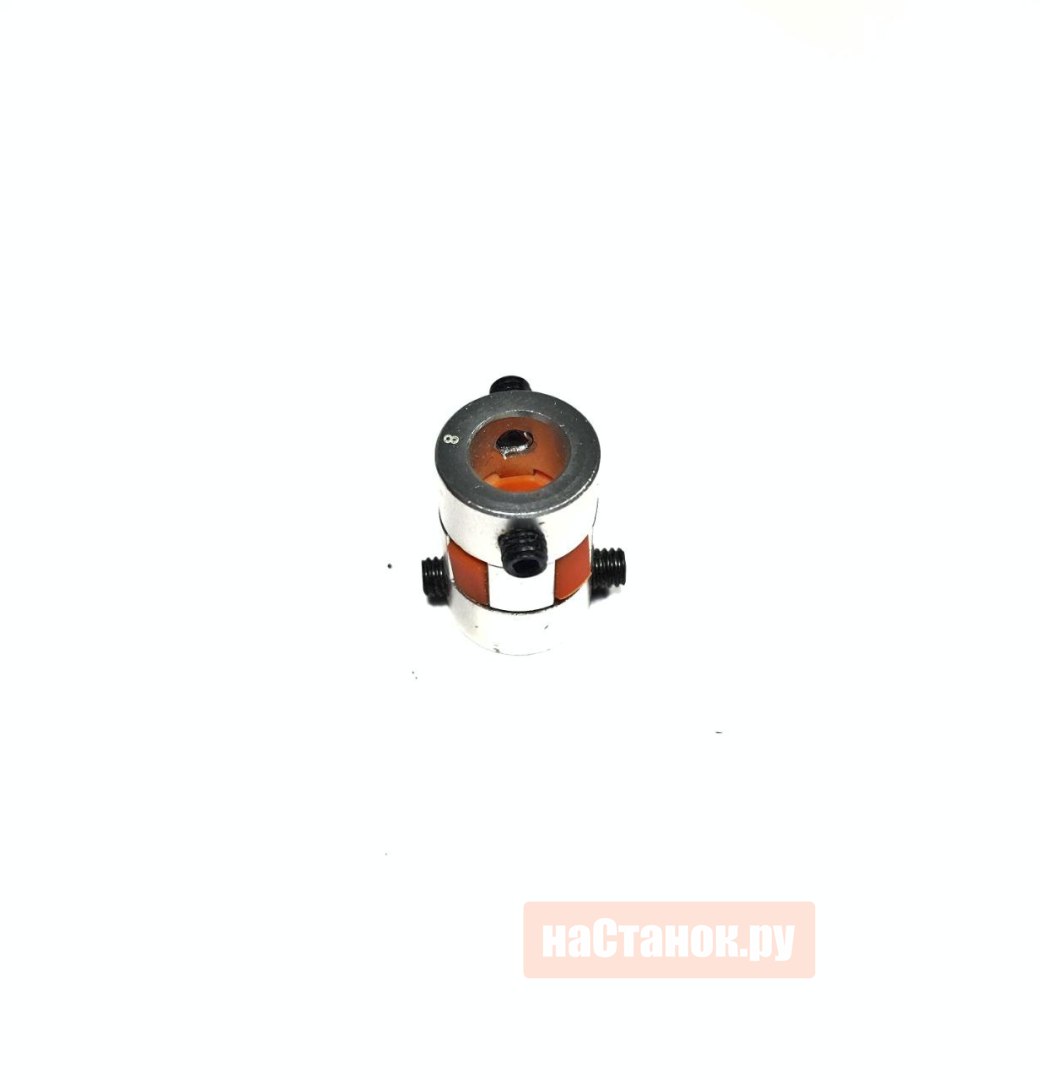

Муфта кулачковая D14L22 8мм

1. Назначение и Основная Функция

Данная соединительная муфта предназначена для соединения вращающихся валов в механических приводах с целью:
Передачи крутящего момента от одного вала к другому.
Сохранения направления вращения.
Компенсации неизбежных несоосностей валов: осевого, углового и радиального (бокового) смещения.
Снижения вибраций и ударных нагрузок за счет упругого элемента.

2. Ключевые Особенности и Преимущества

Беззазорность (Zero-Backlash): Конструкция и жесткость эластомера обеспечивают передачу момента без люфта. Это критически важно для прецизионного оборудования (например, станков с ЧПУ), где зазор приводит к потере точности позиционирования и вибрациям.
Компенсация смещений: Муфта эффективно работает даже при неидеальной соосности соединяемых валов, защищая подшипники и другие элементы привода от преждевременного износа.
Демпфирование вибраций: Полиуретановый венец поглощает крутильные колебания и смягчает ударные нагрузки, продлевая срок службы всего механизма.
Электроизоляция: Материал венца (полиуретан) не проводит электрический ток, что позволяет разрывать гальваническую связь между валами и предотвращать блуждающие токи.
Адаптивность под посадочный размер: Муфта может быть рассверлена под необходимый диаметр вала (в пределах допустимого для конкретного типоразмера), что повышает ее универсальность.
Простота конструкции и монтажа: Поставляется в сборе, готова к установке.

3. Конструкция и Принцип Работы

Конструкция:
Две полумуфты: Изготавливаются из металла (обычно алюминий или сталь). На их торцах расположены выступы (кулачки).
Эластомерный венец (звездочка): Центральный элемент из полиуретана стандартной жесткости 98° ShA (Шор A, цвет — красный). Его зубцы входят в зацепление с кулачками обеих полумуфт.

Принцип работы:
Крутящий момент передается через последовательную цепь: кулачки первой полумуфты -> зубцы эластичного венца -> кулачки второй полумуфты. Упругость венца позволяет ему деформироваться, компенсируя смещения валов, и возвращаться в исходное состояние, обеспечивая безударную и плавную передачу момента.

4. Технические Характеристики (на примере указанного типоразмера)

Тип: Эластомерная кулачковая муфта
Модель: LS-DRIVE
Внешний диаметр (D): 14 мм
Внутренняя длина (L): 22 мм
Жесткость эластомера: 98° ShA (стандартная)
Материал венца: Полиуретан (электроизоляционный)
Состав поставки: Муфта в сборе (две полумуфты + эластомерный венец) с подготовленными посадочными отверстиями.

5. Сфера Применения

Муфта предназначена для использования в областях, требующих высокой точности, надежности и бесшумной работы:
Промышленное оборудование: Станки с ЧПУ, токарные и фрезерные обрабатывающие центры.
Робототехника: Приводы роботов и манипуляторов.
Общее машиностроение: Различные приводные механизмы.
Грузоподъемное и упаковочное оборудование.

Итог

Эластомерная кулачковая муфта LS-DRIVE представляет собой современное, технологичное решение для соединения валов. Она идеально подходит для задач, где критически важны отсутствие люфта, точность и плавность хода. Сочетание функций компенсации смещений, демпфирования и электроизоляции делает ее универсальным и надежным компонентом для широкого спектра отраслей промышленности.
