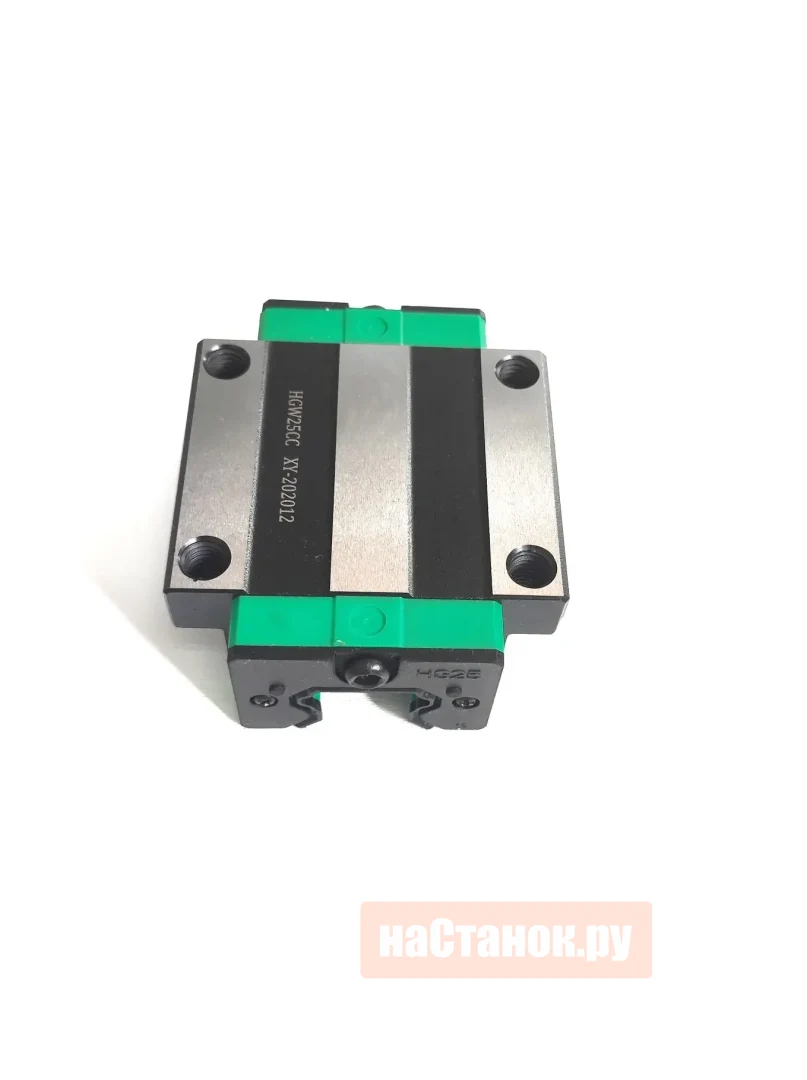

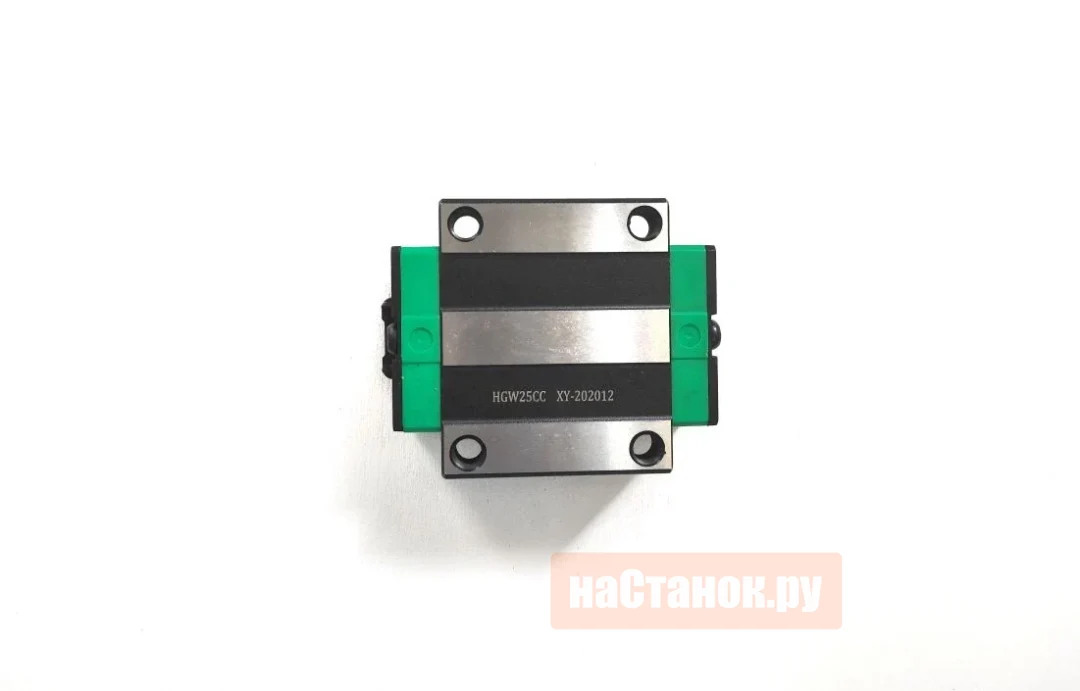

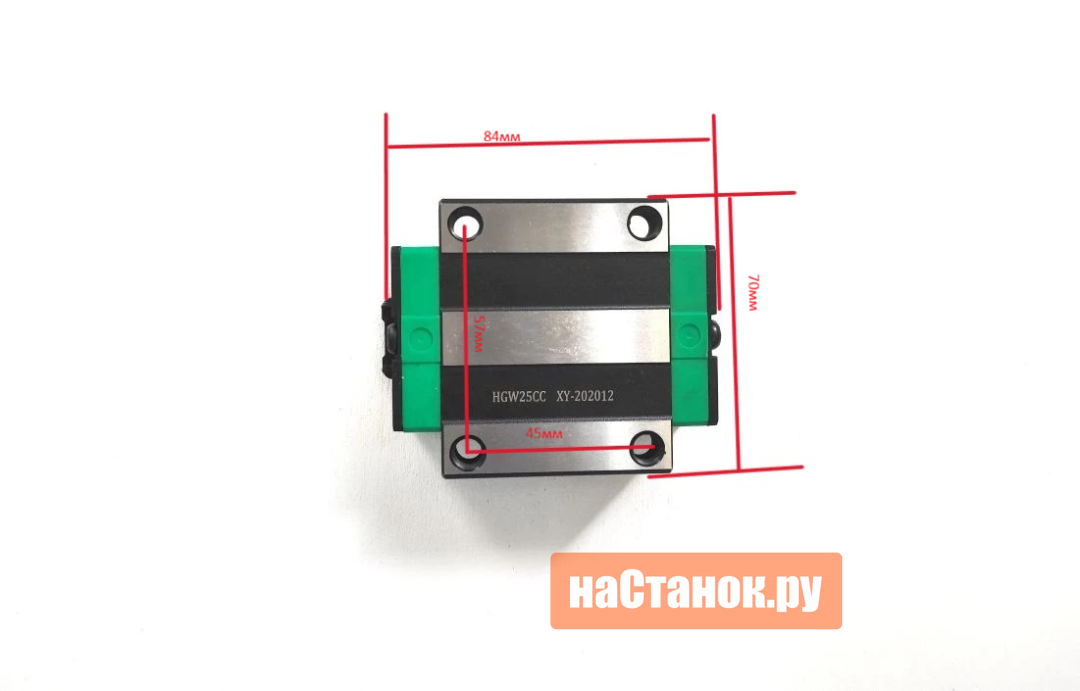

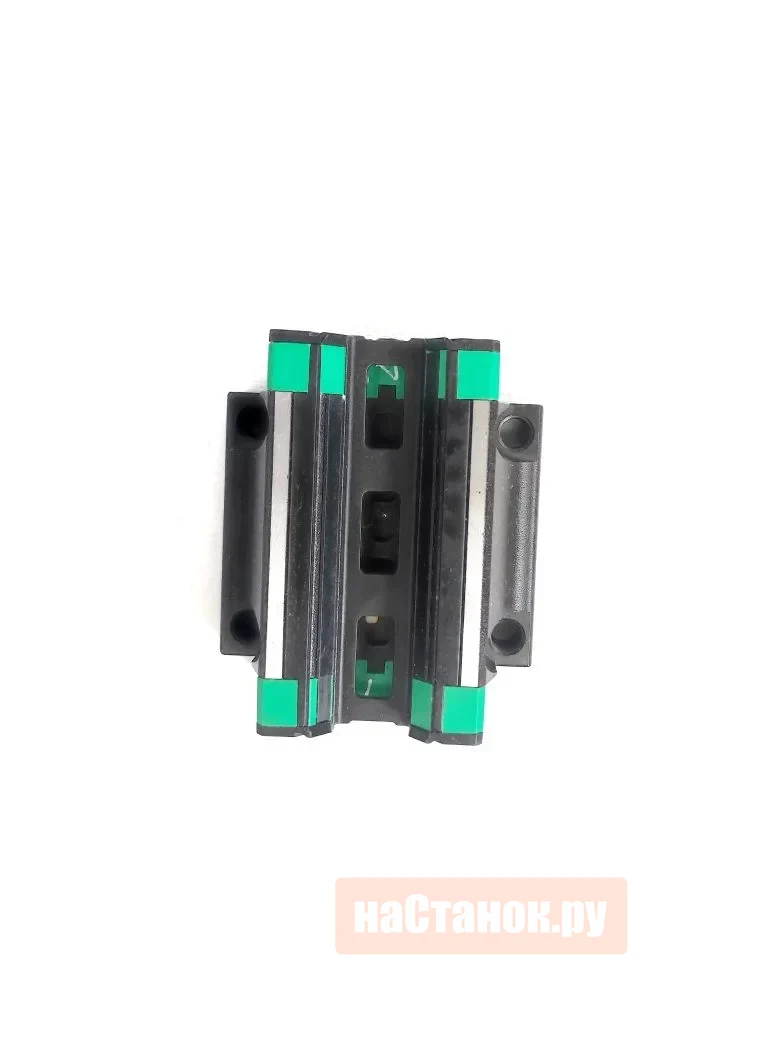

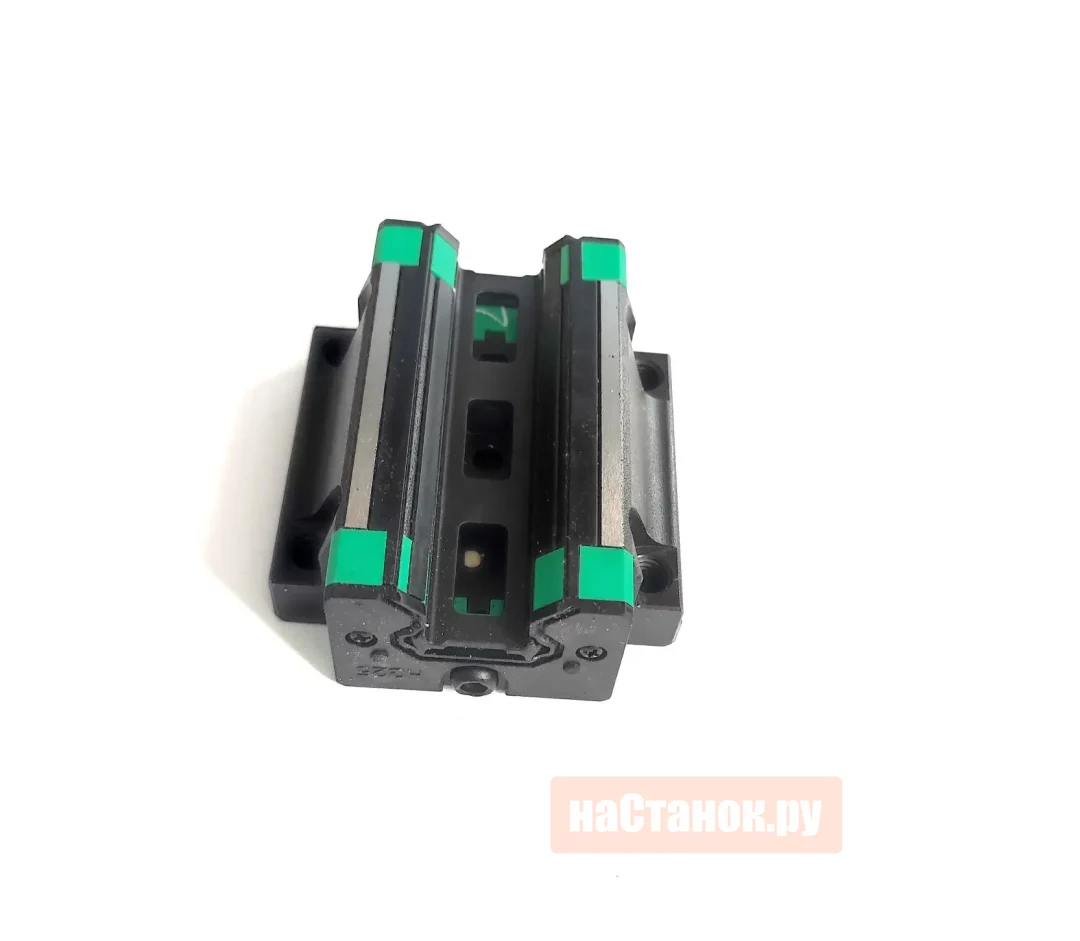

Линейный подшипник HGW25CC (подшипник с фланцем)

Техническое описание HGW25CC: Чтобы информация была максимально полезной для инженеров и закупщиков,несколько критически важных нюансов

Основные замечания (важно для точного понимания):

1.Диаметр рельса (важное исправление): «профильными рельсовыми направляющими диаметром 25 мм». Это неверно. Рельсы для кареток HGW имеют прямоугольное сечение, а цифра «25» относится к ширине рельса (23-24 мм) и типоразмеру. Диаметра у них нет.
2.Страна производства (спорный момент): Хотя сейчас многие китайские заводы делают качественные аналоги, оригинальная HIWIN — это Тайвань (а не Китай в политическом смысле, хоть географически и Тайвань). Для репутации продукта это важно, так как тайваньские направляющие считаются премиум-классом по сравнению с континентальным Китаем.

Дополнения (плюсы и минусы):

Что вы упустили (плюсы):
Предварительный натяг (Preload): У HGW25CC обычно нулевой зазор или легкий натяг. Это отлично для ЧПУ (нет люфта), но требует идеально ровного монтажа.
Система смазки (G1): Часто в каретках предусмотрен порт для подключения централизованной смазки (трубка 4-6 мм), что критично для автоматизации.
Защита от пыли (DD/SS/ZZ): Буквы «СС» в конце означают *стандартные* уплотнители (двойной контакт). Есть версии DD (очень грязные условия — дерево, камень) — у них в 2 раза лучше защита.

О чем молчат продавцы (минусы):
Требовательность к монтажу: Рельс нужно ставить на выровненную (фрезерованную) поверхность. Если притянуть каретку к кривому столу, она зажмет шарики и сломается за месяц.
Шум: При высоких скоростях (более 50 м/мин) HGW шумнее роликовых кареток (серии RG).
Несовместимость: Каретки HGW25CC не подходят к рельсам HGR25 других производителей (например, TBI или китайских noname) — шаг шариков и профиль могут отличаться. Покупать нужно парой.

Области применения (добавлю конкретики):

Фрезерные ЧПУ по алюминию (отлично)
3D-принтеры большого формата (избыточно, но надежно)
Лазерные/плазменные столы (хорошо, но переплата за «тяжелую» серию)
Конвейеры с толкателями (идеально)

Важно: Для достижения заявленной плавности и ресурса необходимо монтировать рельс на выверенную (шпонированную или фрезерованную) поверхность с перепадом высот не более 0,02 мм на метр.
