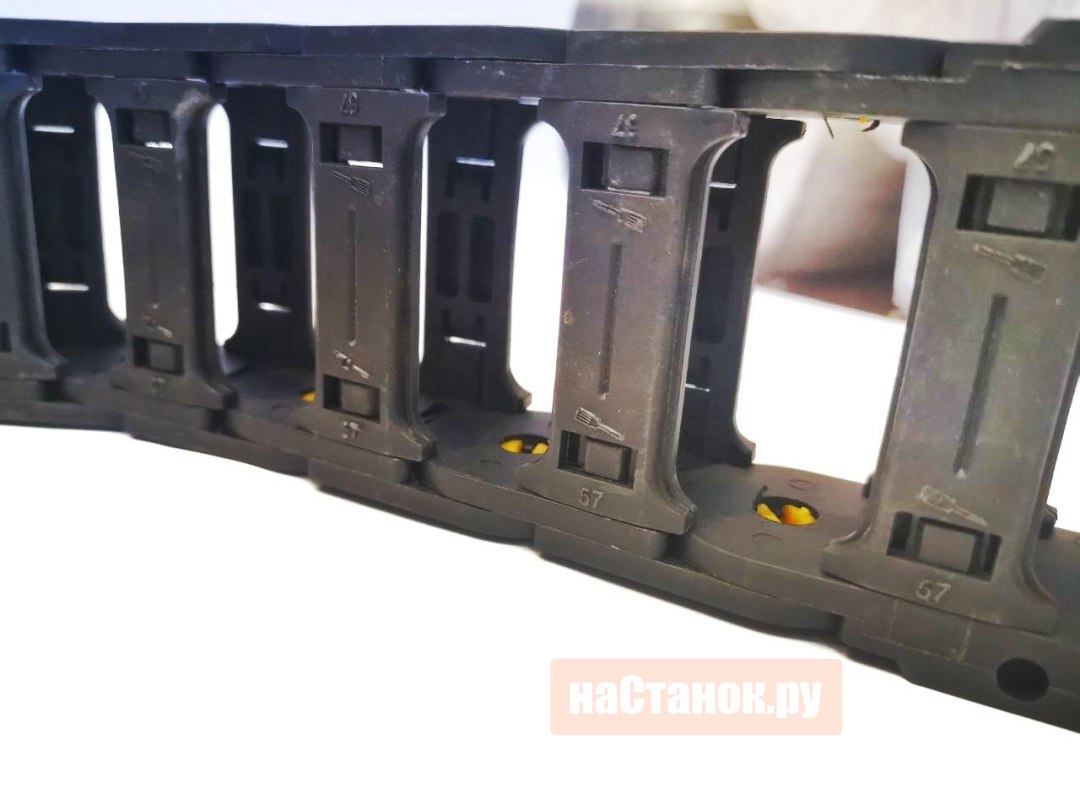

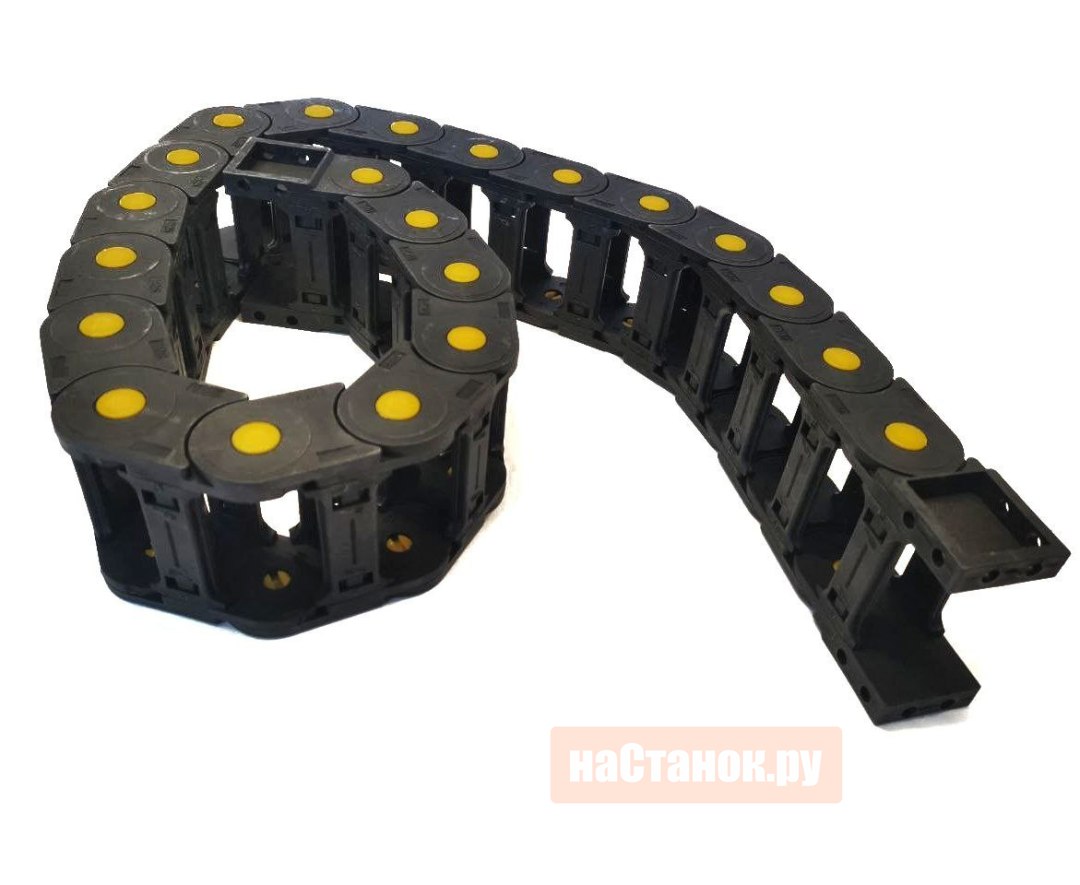

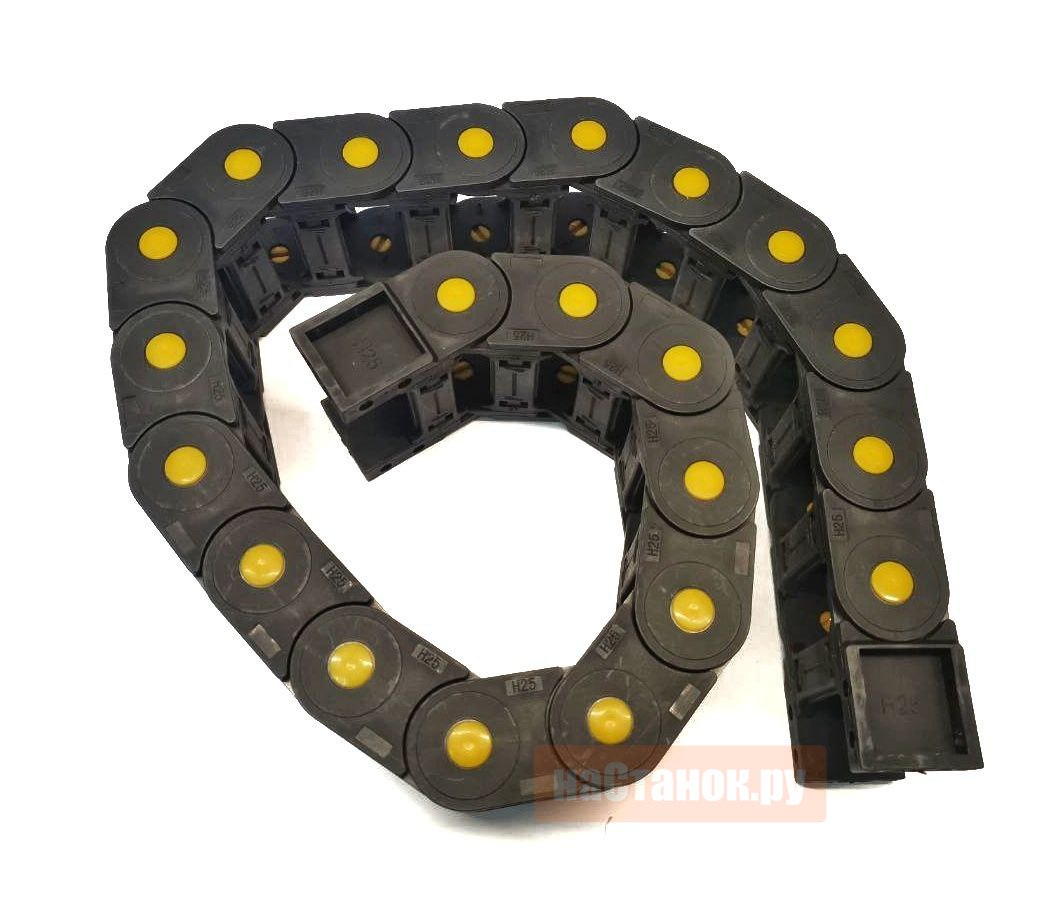

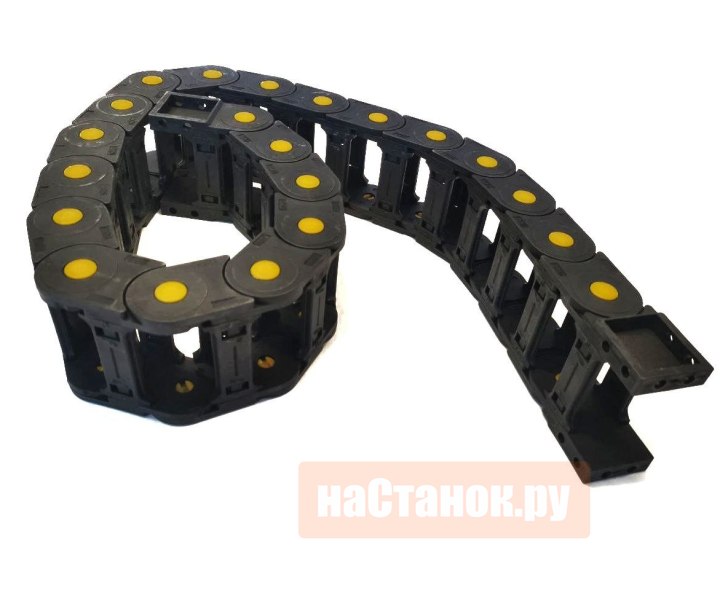

Гибкий кабельканал 25х57 для ЧПУ станка

Обзор: гибкий кабель-канал (Кабельная цепь)

Что это такое?
Гибкий кабель-канал (также известный как **кабельная цепь** или **кабелеукладчик**) — это многосекционная подвижная конструкция, предназначенная для защиты и организации кабелей, шлангов и проводов в подвижных узлах промышленного оборудования. Он выполняет роль защитного "футляра", обеспечивая безопасное и упорядоченное перемещение силовых, сигнальных и других линий.

1. Основное назначение и ключевые функции

Защита: предохраняет кабели от механических повреждений (удары, трение), а также от попадания пыли, стружки, охлаждающих жидкостей и других инородных частиц.
Организация и направление: служит направляющим лотком, предотвращая спутывание, перегибы и изломы проводов при многократных циклических движениях.
Продление срока службы: значительно увеличивает ресурс кабельной продукции за счет минимизации износа и защиты оплетки от истирания.
Повышение безопасности: снижает риск коротких замыканий и обрывов, связанных с повреждением проводки.
Оптимизация пространства: позволяет компактно и рационально разместить пучки кабелей в ограниченном пространстве оборудования.

2. Конструкция и материалы

Конструкция: классическая конструкция — это цепь, состоящая из множества звеньев (секций), соединенных штифтами. Звенья могут быть дополнены перегородками и сепараторами для разделения кабелей разного диаметра и назначения.
Материалы: наиболее распространены прочные инженерные пластики:
Полиамид (PA), нейлон: обладают высокой износостойкостью и ударной вязкостью.
Полипропилен (PP), огнестойкий пластик: используются в специфических условиях.
Усиленные варианты: для тяжелых условий или кабелей большого диаметра применяется армирование металлическими вставками или стекловолокном.

3. Типы и виды гибких кабель-каналов

Цепеобразные (кабельные цепи):самый распространенный тип для линейного возвратно-поступательного движения. Бывают открытого (легкий доступ для обслуживания) и закрытого типа (максимальная защита).
Гофрированные трубы: гибкие трубчатые изделия, подходящие для статичной прокладки или участков с небольшим перемещением и изгибом.
Секционные каналы круглого сечения: часто изготавливаются из резины или ПВХ, обеспечивают хорошую защиту от влаги и пыли.

4. Области применения

Станки с ЧПУ: металло- и деревообрабатывающие центры, где кабели перемещаются вместе с суппортом или шпинделем.
Промышленная робототехника: роботы-манипуляторы на сборочных и сварочных линиях.
3D-принтеры: защита проводов экструдеров и датчиков.
Подъемно-транспортное оборудование: краны, тельферы, конвейеры.
Автоматизированные производственные и упаковочные линии.

5. Преимущества и недостатки

Преимущества / Недостатки
✔ Существенное увеличение срока службы кабелей | ❌ Требуется точный подбор под конкретные условия: длина хода, радиус изгиба, масса кабелей.
✔ Надежная защита от механических повреждений и загрязнений | ❌ Наличие минимального радиуса изгиба, который нельзя нарушать.
✔ Исключение спутывания и перегибов проводов | ❌ Добавляет вес и может требовать дополнительного пространства.
✔ Упорядочивание кабельной продукции, легкое обслуживание | ❌ Стоимость качественных кабельных цепей может быть высокой.
✔ Повышение общей надежности и безопасности оборудования |

Заключение

Гибкий кабель-канал — это не просто аксессуар, а важный компонент современного промышленного оборудования. Его правильный выбор и установка являются ключевым фактором для обеспечения бесперебойной работы, снижения затрат на обслуживание и предотвращения простоев, вызванных повреждением проводки.
